类   别

型   号

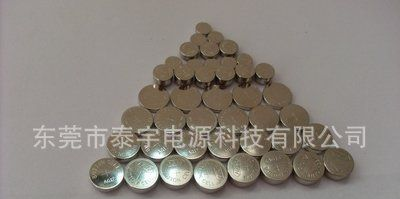

锂锰扣式电池

CR2032

序号

项 目

特   性

1

标称容量

230mAh (23±3℃时30KW负载电阻连续放电
至2.0V)

2

标称电压

3V

3

工作温度范围

-20～+60℃

4

年自放电率

≤2%

5

脉冲电流

12 mA

6

连续放电电流

4 mA

7

外形尺寸

直径20.0 mm,高度3.2 mm

8

结构及成分

二氧化锰正极、锂负极、有机电液、隔膜及钢壳等

9

重量

约3.1 g

编 号

实 验 名 称

要    求

测 试 方 法

A

高空模拟

NL、NC、
NR、NE、NF

被试电池在压力为11.6KPa 或更低,温度为20 ±2℃℃ 的环境下至少放置6h。

B

温度循环

NL、NC、
NR、NE、NF

电池在60℃～-10℃循环150 次后，在23 ±3℃℃ 、湿度45%~75%条件下放置24h 以上。

C

振动

NM、NL、
NV、NC、
NR、NE、NF

被试电池应经受振幅为0.8mm（位移为1.6mm）的简单谐振。频率以1Hz/min 的速率在10Hz～55Hz 范围内变化，经过90min～100min 后复原。在电池的三个互相垂直的轴向对被试电池进行试验，对于只有两个对称轴的被试电池，对电池的两个垂直的轴向进行试验。

D

冲击

NM、NL、
NV、NC、
NR、NE、NF

用能固定被试电池的所有表面都坚固的固定架将被试电池固定在试验机上。每个被试电池应经受大小相同的三次冲击，在三个互相垂直的轴上各一次。每次冲击施加在被试电池的一个面上，冲击过程中被试电池以这样的方式加速：在最初的3ms内，最小平均加速度为75×9.8m/s2，加速度应在125×9.8 m/s2～175×9.8 m/s2之间。


E

外部短路

NT、NR
NE、NF

电池应在（55±2）℃的环境下达到温度平衡后，在相同温度下经受外部电路总阻值小于0.1欧姆的短路，短路继续至电池外壳温度回落至（55±2）℃后，再持续1h 以上。电池还需要被继续观察6h 后，测试结束。用做过振动试验和冲击试验的电池做该试验，另外用做过高空模拟试验电池再做。

F

重物冲击

NT、NE、NF

被试电池置于平坦表面，在电池中心处横放一根直径为15.8mm 的棍棒。9.1kg 的重物从610±25mm 的高度落在样品上。 电池的纵向轴线与其平坦表面平行，并与棍棒的纵轴线垂直。每个被试电池只冲击一次。

G

挤压

 NT、NE、NF

被试电池在两个平面之间被挤压，通过台钳或活塞直径为32mm 液压臂施加约13kN 的挤压力，挤压持续至液压装置上压力表读数达到17MPa，一旦达到压力，就解除挤压。 挤压时电池的长轴应与挤压装置的挤压平面平行。每个被试电池只挤压一次。

编 号

实 验 名 称

要    求

测 试 方 法

H

 强制放电

NE 、NF

在23 ±3℃℃ 温度下，将被强迫放电电池连接在12V.D.C.的电源上，调节电阻，使得初始电流等于生产商规定的放电电流。强迫放电时间等于该电流下新电放到2.0V 所用的时间。

I

 非正常充电

NE、NF

每个被试电池反向与一个直流电源相接，经受三倍于1c的电流充电。

J

自由跌落

NV、NE、NF

未放过电的电池从1m 高度跌落在混凝土表面上，每个被试电池应跌落6 次，棱柱形电池的六个面上各一次，圆形电池在三个轴向各两次，然后将被试电池放置1h。观察电池的状态。

K

热误用

NE、NF

将被试电池置于烘箱内，以5± 2/ min℃ 的速度升温至（130±2）℃，并在此温度下保持10min。

说明：
变形：应报告出现的变形并附原因
泄放：如果电解质在泄放口未打开的情况下在泄放口漏出，应判为漏液。

NM：  无失重     NL ： 无漏液     NV ： 无泄放  NC ： 无短路 （测试后的电压不低于测试前的90%）
NR：  无破裂     NE ： 无爆炸    NF ：无起火   NT ：无过热（电池表面温度不超过150℃）
