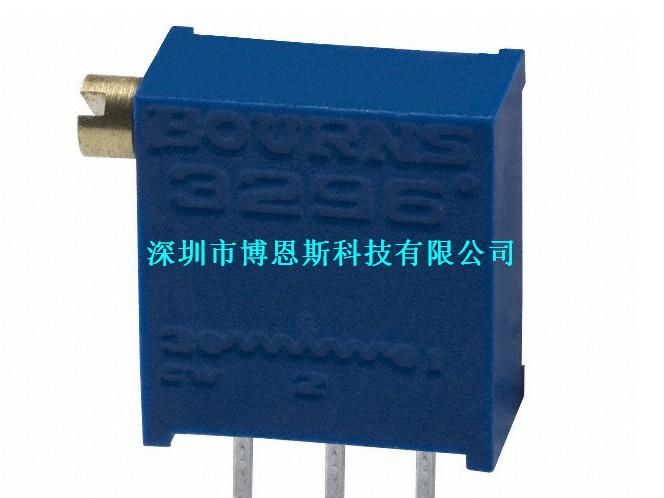

供应3296X-1-505LF 3296X-505LF 阻值5M欧 多圈微调电位器
| 价 格： | 1.80 | |
| 型号/规格： | 3296X-1-505LF | |
| 品牌/商标： | BOURNS | |
| 环保类别： | 无铅环保型 | |
| 主要用途： | 普通/民用电子信息产品 | |
| 标称阻值： | 5M | |
| 外形尺寸： | 9.53 x 4.83 x 10.03 |
微调电位器的焊接与安装
1 . 焊接 (1 ) 可以使用回流焊接与烙铁进行焊接。 不得使用波峰焊接方式。 如果您使用波峰焊接方式， 可能会导致微调电位器动作不良。
(2) 请适用标准焊盘尺寸。 焊盘尺寸过大可能会引起焊接表面张力的作用而发生位移， 焊盘尺寸过小可能会导致芯片的焊接强度不足。
(3) 标准焊接条件
(a) 回流焊接： 参见标准的温度分布。 (b) 烙铁： > 烙铁头温度 360℃ > 焊接时间 最长3秒 > 直径 1 m m > 烙铁功率 30W 如果焊接条件不适用， 即焊接时间过长或温度过高， 微调电位器可能与其规定的特性不符。
(4) 使用适量的焊膏。 焊膏印刷厚度应为1 00μ m 到1 50μ m ， 焊盘布局尺寸应符合回流焊接标准焊盘布局。 焊料用量不足可能会导致P C B 的焊接强度不足。 焊料用量过大时，可能会使端子间产生焊锡接桥现象。
(5) 烙铁不得与微调电位器的箱体接触， 如果发生此类接触，微调电位器可能会受损。
2. 安装
(1 ) 安装微调电位器到P C B 上时， 不得施加过大的力 (为4. 9N (参考值； 500gf))。 (2) 不得扭曲或弯曲P C B ， 以免微调电位器受损。
(3) 芯片贴装器中， 圆筒状吸嘴的适当尺寸为外径1 . 5到1 . 8m m ， 内径为1 . 3m m 。
公司信息
单位名称：深圳市博恩斯科技有限公司
联系人：连小姐
商务QQ：1401360185
电话：0755-82795036-803
传真：0755-83019377
手机：15013877950
地址：深圳市福田区华强北路华强广场D栋10D
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 林R
- 电话：0755-82795036
- 传真：0755-83019377
- 手机：15013877950
- QQ ：
微调电位器 3296X-1-504LF 阻值500K欧 3296X-504LF 美国BOURNS 多圈 玻璃釉电位器
信息内容：微调电位器的使用环境 1 . 存放在温度为-1 0℃到40℃相对湿度为30到85％R H 的条件下。 2. 不得存放在腐蚀性气体介质下。 3. 必须在交货后6个月内使用。 4. 请在使用前打开包装。 5. 不得存放在受日光直射的场所。 不得在下列环境条件下使用微调电位器： (1 ) 腐蚀性气体介质 (如氯气、 硫化氢气、 氨气、 亚硫酸气、氧化氮气等) 下 (2) 液体中 (如油、 药液、 有机溶剂等) (3) 多尘、 不清洁的场所 (4) 曝露于日光直射的场所 (5) 受静电和电场强度影响的场所 (6) 受海风直吹的场所 (7) 其它与上述类似的场所 注意事项 (额定值) 1 . 当施加部分负载时 (使用变阻器)， 根据电阻值把功率调到最小。 2. 微调电位器的输入电压不得超过 (P . R )^1 /2或工作电压， 较小者为准。 3. 微调电位器的输入电流不得超过 (P /R )^1 /2或滑动片容许电流， 较小者为准。 4. 如果微调电位器用于直流且高湿度的条件下， 请连接滑动片 (#2) 为正， 连接电阻元件 (#1 或#3) 为负。 公司信息 单位名称：深圳市博恩斯科技有限公司 联系人：连小姐 商务QQ：1401360185 电话：0755-82795036-8...
玻璃釉电位器 3296X-1-503LF 3296X-503LF 阻值50K欧 多圈 美国BOURNS
信息内容：电位器的简易测试 用A，B表示电位器的固定端，P表示电位器的滑动端。调节P的位置可以改变A，P或者P，B之间的阻值，但是不管怎么调节，结果应该遵循凡：＝RAP＋R，．。 电位器在使用过程中，由于旋转频繁而容易发生故障。这种故障表现为噪声和声音时大时小、电源开关失灵等。可用万用表来检查电位的质量。 ()测量电位器A，B端的总电阻是否符合标称值 把表笔分别接在＾，B之间，看万用表读数是否与标称值一致。 (2)检测电位器的活动臂与电阻片的接触是否良好 用万用表的欧姆挡测A，P或者P，B两端，慢慢转动电位器，阻值应连续变大或变小，若有阻值跳动，则说明活动触点有接触不良的故障。 (3)测量开关电位器的好坏 对带有开关的电位器，检查时可用数字万用表测二极管挡通过测“开关”两焊片间的通断情况来判断其是否正常。若在“开关”闭合时，数字万用表发出响声，则说明内部开关触点接触不良；若在“开关”打开时，数字万用表没有发出响声，则说明内部开关失控。 (4)检查外壳与引脚的绝缘性 将数字万用表一表笔接电位器外壳，另一表笔逐个接触每一个引脚，阻值均应为无穷大；否则，说明外壳与引脚间绝缘不良。 ...
