供应LT3972IMSE LTDXS 封装：MSOP10 33V、3.5A、2.4MHz 降压型开关稳压器
| 价 格： | 面议 | |
| 型号/规格： | LT3972IMSE,LTDXS | |
| 品牌/商标： | LT(凌力尔特) |
LT3972 - 具 75μA 静态电流的 33V、3.5A、2.4MHz 降压型开关稳压器
特点
宽输入范围：
工作于 3.6V 至 33V
过压闭锁功能可保护电路能经受 62V 瞬态电压
3.5A 输出电流
低纹波 (<15mVP-P) 突发模式 (Burst Mode®) 操作：
IQ = 75μA (在 12VIN 至 3.3VOUT)
可调开关频率：200kHz 至 2.4MHz
低停机电流：IQ < 1μA
集成升压二极管
可同步频率范围：250kHz 至 2MHz
电源良好标记
饱和开关设计：95mΩ 接通电阻
输出电压：0.79V 至 30V
热保护
软起动能力
小外形 10 引脚耐热性能增强型 MSOP 和 (3mm x 3mm) DFN 封装
典型应用：
dzsc/19/3201/19320109.jpg
描述
LT®3972 是一款可调频率 (200kHz 至 2.4MHz)、单片式、降压型开关稳压器，可接受高达 33V (值为 62V) 的输入电压。芯片上内置了一个高效率 95mΩ 开关、一个升压肖特基二极管以及必需的振荡器、控制器和逻辑电路。电流模式拓扑结构用于实现快速瞬态响应和上佳的环路稳定性。在典型应用中，低纹波突发模式操作在低输出电流条件下保持了高效率，并将输出纹波抑制在 15mV 以下。此外，LT3972 还能够通过 VOUT 高于 3V 时从输出吸收偏置电流，以进一步提升低输出电流条件下的效率。停机模式把输入电源电流减小至 1μA 以下，而 RUN/SS 引脚上的一个电阻器和电容器则负责提供一个受控的输出电压斜坡上升过程 (软起动功能)。当 VOUT 达到编程输出电压的 91% 时，电源良好标记电路将发出指示信号。LT3972 采用具裸露衬垫的 10 引脚 MSOP 和 3mm x 3mm DFN 封装，旨在实现低热阻
应用
汽车电池调节
分布式电源调节
工业电源
墙上变压器调节
dzsc/19/3201/19320109.jpg
dzsc/19/3201/19320109.jpg
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈树辉
- 电话：0755-82534577/13076512089
- 传真：0755-82534577
- 手机：13686868407
- QQ ：
供应圆形船型开关 KCD5 KCD1 小型 3脚带灯/2脚不带灯 电源开关 开孔14.5mm
信息内容：供应圆形船型开关 KCD5 KCD1 小型 3脚带灯/2脚不带灯 电源开关 开孔14.5mm 型号：KCD5-102N 3脚 黑红带灯220V 名称：圆形开关（2脚）/（3脚） 名称：KCD1-105-2P 不带灯 功能：ON-OFF 电压：6A 250V/AC 10A 125V/AC 接触电阻：≤50mΩ 绝缘电阻：≥100MΩ 介电强度：≥1500VAC/1min 电气寿命：≥50000次 广泛应用于各种家用电器、电子设备、自动化设备、通讯设备、汽车电子、仪器仪表等领域。 基本电气参数： 接触电阻（初始值）Contact Resistance：≤50mΩ 绝缘电阻（常态）Insulation Resistance：≥1,000MΩ 耐压（常态）Dielectric Strength：1,500V AC , 1min 工作环境温度 Operating temperature：T55 , T85 , T105 电气寿命（次）Electronic Life(cycles)：10,000 电气额定值Max.Rating Current & Voltage：6A 250V AC 尺寸示意图： dzsc/19/3201/19320123.jpg dzsc/19/3201/19320123.jpg dzsc/19/3201/19320123.jpg
供应MX116 SOT23-6 直流马达驱动IC 尾翼马达、舵机马达驱动

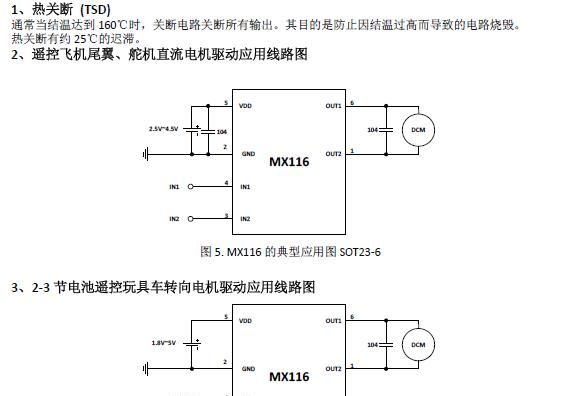

信息内容：MX116 直流尾翼马达、舵机马达驱动电路 特性 ● 内置 PMOS/NMOS 功率开关的单通道 H 桥驱动器 ● 有正转/反转/停止/刹车四个功能 ● 低待机电流 (typ.0.1uA) ● 宽工作电压范围，适用于锂电池供电(2.5V~5V) ● 500mA 电流输出能力(VDD=4V,RL=5Ω) ● MX116 内置带迟滞效应的热保护功能 (TSD) ● CMOS 输入，输入无需额外限流电阻 ● 人体模式 ESD 等级 2.5KV ● 采用 SOT23-6 微型封装 描述 MX116 是专为驱动小电流直流马达而设计的 集成电路，该电路采用 SOT23-6 微型封装，为对 空间敏感的系统设计提供理想选择。 电路采用 H 桥结构, 内置功率 MOSFET 开关， 可实现对负载直流电机正转、反转、刹车以及待 机四个功能的控制，刹车功能能使负载电机快速 停止转动，待机功能使电路静态功耗极低(小于 1uA)。 电路内置低阻功率 MOSFET 开关，在 300mA 负载电流条件下，电路产生的压降 500mV，功耗 为 150mW，在 SOT23-6 封装允许的范围之内，电 路可长时间持续工作。 MX116 内置带迟滞效应的热保护功能 (TSD)。 27℃，VDD=4V 条件下 MX116 持续输出电流 为 550mA。受封装散热能力的影响随着环境温度 的升高，持续输出电流必须适当降低。 ...
