双位置继电器GLS-3004
| 价 格： | 面议 | |
| 额定电压： | V | |
| 产品系列： | GLS | |
| 线圈电源： | 110 | |
| 额定电流： | 5 | |
| 线圈功率： | 1 | |
| 触点切换电流： | - | |
| 触点切换电压： | - | |
| 防护特征： | 塑封式 | |
| 触点负载： | 中功率 | |
| 应用范围： | 双位置 | |
| 型号/规格： | GLS-3004 | |
| 品牌/商标： | 上继 | |
| 触点形式： | 常开型 |
一、概述
电磁式双位置继电器具有电压复归及红、绿色信号牌指示，由两个电磁铁及公用一块衔铁而组成闭合磁路，衔铁一端由弹片限制其位置。当合闸线圈通电时，衔铁克服弹片的反作用力而动作，此时信号牌为红色。当合闸线圈断电时，由于弹片作用，使衔铁仍处于合闸位置。只有跳闸线圈通电时，衔铁克服了弹片的反作用力而被吸向跳闸位置，此时信号牌为绿色。当跳闸线圈断电时，由于弹片的限制，衔铁仍然处于跳闸位置。因此实现了闭锁的目的。
二、工作环境
1.大气压力：80~110kPa；
2.空气相对湿度不大于90%（25℃）；
3.周围介质温度：-25~ 40℃；
4.安装位置偏离其安装垂直面的任一方向不大于5°；
5.使用地点不允许有较强的振动与冲击；
6.使用地点不得有爆炸危险的介质，周围介质中不应含有腐蚀金属和破坏绝缘的气体及导电介质，不允许充满水蒸气及有较严重的霉菌；
7.使用地点应具有防御雨、雪、风、沙的设施；
8.使用地点不允许有较强的外磁感应强度。
"- 所属城市：浙江 温州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 李岩
- 电话：0577-62759727
- 传真：0577-62759727
- 手机：
- QQ ：
过流继电器LL-12A
信息内容：1、用途 LL-10A系列过流继电器具有反时限特性。应用于交流电力系统，作为发电机、变压器及输电线路的过负荷和短路保护。 2、结构与工作原理 继电器采用JK-21K嵌入式壳体。其外形尺寸、背后端子及安装开孔图见附录3。背后端子接线图见图1。 dzsc/19/3192/19319285.jpg LL-11A、12A LL-13A、14A 图1 背后端子接线图3、技术要求 1．额定值及触点形式 a．额定值及产品规格见表1。b．LL-11A、12A型继电器具有一副动合触点和一副动断触点，既具有瞬动特性也具有反时限特性，且动作后掉片显示。LL-13A、14A型继电器具有一副动合触点、一副动断触点和一副延时信号触点。动合、动断触点只具有瞬动特性，且动作后掉牌显示；延时信号触点只具有反时限特性，动作后不掉牌。2．特性量a．动作电流动作电流整定值见表1，继电器的最小动作电流(动合触点闭合或动断触点断开)应等于动作电流整定值，其平均误差不大于±5%。b．速动电流 继电器的速动电流用动作电流整定值的倍数来表示，速动电流倍数是速动电流与动作电流整定值的比值。速动电流倍数整定值有2、4、6、8四个整定点。速动电流平均误差应符合表2规定。
静态电流继电器JL-51B

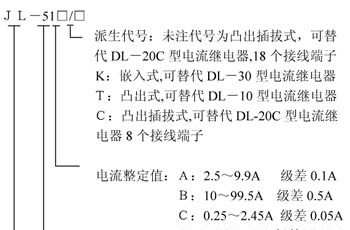

信息内容：用途 JL-51型电流继电器用于发电机，变压器及输电线路的过负荷和短路的继电保护线路中（与常规电流继电器相同），作为启动元件。本继电器在电力系统CT饱和后仍能正确动作。主要特点 无需直流辅助电流，彻底解决了来自直流电源的干扰及发热问题。极大地提高了工作的可靠性。 抗CT饱和、抗暂态超越。本继电器是针对电力系统故障后，CT饱和可能引起电流继电器抖动和拒动而设计的。 主回路由三个厚膜电路芯片构成，具有很高的准确性和返回系数，且功耗小，整定范围宽。 采用拨码开关进行整定，直观方便。 具有很强的抗干扰能力和可靠性。 该继电器是电磁式电流继电器及需要直流辅助电源电流继电器的更新换代产品。有三种安装形式可以代替DL－10型、DL－20C型、DL－30型电流继电器。型号含义dzsc/19/3194/19319499.jpg技术数据 继电器的型号及技术数据列于表:型 号电流整定范围(A)额定频率(Hz)JL－51A2.5~9.950
