供应上海友邦开关电源USP-120MSN-24D(导轨电源)
| 价 格： | 面议 | |
| 输入电压： | 220（V） | |
| 输出电压： | 24（V） | |
| 输出功率： | 100（W） | |
| 输出纹波噪音： | 100MVPP | |
| 类型： | 模块电源 | |
| 工作效率： | 84（%） | |
| 型号/规格： | USP-120MSN-24D | |
| 品牌/商标： | 友邦 | |
| 产品认证： | CE |
| 技术参数 | ||
| 输入参数 | ||
| 额定输入电压 | 115VAC/230VAC | |
| 输入电压范围 | 90V-264VAC(开关选择） | |
| 输入电流(典型值) | 1.5A/115VAC;0.8A/230VAC | |
| 频率范围 | 47-63Hz | |
| 效率(典型值) | 84% | |
| 输出参数 | ||
| 额定输出电压 | 24V | |
| 额定输出电流 | 5A | |
| 输出电压调节范围 | 21.6-26.7V | |
| 输出电流范围 | 0-5A | |
| 功率 | 120W | |
| 纹波及噪音(MAX)注2 | 150mVpp | |
| 电压公差注3 | 2.0% | |
| 线性调整率注4 | 0.5% | |
| 负载调整率注5 | 0.5% | |
| 启动/上升时间(MAX) | 1s/50ms | |
| 保持时间(MIN) | 20ms | |
| 过载保护 | 110-150% 额定输出功率 | |
| 过压保护 | 27.6-32.4V | |
| 输出欠压指示 | ＜18V | |
| 继电器触点信号 | 输出电压正常时继电器输出一组常开触点 | |
| 环境 | ||
| 工作温度(参考输出降额曲线) | -10℃~ 60℃ | |
| 工作湿度(不结露) | 5-95%RH | |
| 储存温度、湿度(不结露) | -25~ 85℃,5~95%RH | |
| 温度系数 | ±0.03%/℃(0-45℃) | |
| 安全与电磁兼容 | ||
| 安规标准 | 满足IEC 60950、GB4943、UL508、EN60950 | |
| 耐压 | I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC | |
| 绝缘阻抗 | I/P-O/P,I/P-FG,O/P-FG:100MΩ 兆欧表/500VDC | |
| 泄漏电流(典型值) | <1mA/230VAC | |
| EMI传导与辐射 | 满足EN55022,Class A级 | |
| EMS抗干扰度 | EN61000-4-2,3,4,5,6,8,11 ENV50204 | |
| 其它 | ||
| 降额曲线 | 详见样本书图120-1；120-2 | |
| 外形尺寸(长 宽 高)mm | 123*41*118 图120-3 | |
| 质量 | 550g | |
| 备注： | 1：所有参数在未特别注明时，测量输入电压为230VAC，负载为额定负载，环境温度为25℃ 2：纹波和噪声电压是在20MHz带宽，输出为12”双绞线与一个0.1uF和47uF电容并联情况下测试 3：电压公差：包括设定误差，线性调整率和负载调整率 4：线性调整率：输入端电压从低到高，输出为额定负载时，输出电压的变化率 5：负载调整率：输入电压恒定，输出负载按规定要求变化时，输出电压的变化率 | |
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 何本秀
- 电话：
- 传真：
- 手机：13926595776
- QQ ：

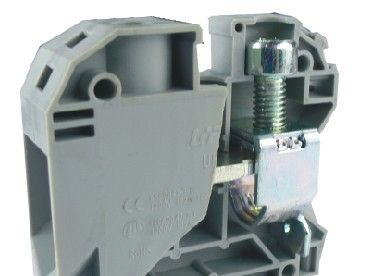

供应友端大电流端子UKJ-70
