DL-22CE电流继电器
| 价 格： | 面议 | |
| 额定电压： | 2 | |
| 产品系列： | DL-20 | |
| 线圈电源： | 0.2 | |
| 额定电流： | 20 | |
| 触点切换电流： | - | |
| 触点切换电压： | - | |
| 防护特征： | 塑封式 | |
| 触点负载： | 中功率 | |
| 应用范围： | 电流 | |
| 型号/规格： | 上继 DL-22CE | |
| 品牌/商标： | 国产 | |
| 触点形式： | 常开型 |
1、用途
DL-20CE系列电流继电器用于电机、变压器及输电线路的过负荷与短路保护线路中，作为启动元件。
2、技术要求
1． 继电器规格及部分技术数据见表2、3。
2． 动作值极限误差为6％。
3． 动作时间
1.1 倍实测动作值时不大于 0.12s；
2 倍实测动作值时不大于0.04s。
4． 动作一致性不大于5%。
5． 环境温度引起的变差不大于5%。
6． 过载能力
电流继电器测定整定值和最小整定值两点，测最小整定值时，继电器线圈串联；测整定值时，继电器线圈并联，输入电流分别从最小和整定值上升到表4所列的相应试验电流，经5次试验，继电器的动合触点不应有不能工作的抖动，去除输入电流时，不应有不返回现象，每次试验时间不大于5s。
表2
型 号 | 触 点 数 量 | 动 作 | |
动 合 | 动 断 | ||
DL-21CE | 1 | － | 过 电 流 |
DL-22CE | － | 2 | |
DL-23CE | 1 | 1 | |
DL-24CE | 2 | － | |
DL-212CE | 1 | 2 | |
DL-221CE | 2 | 1 | |
- 所属城市：浙江 温州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 李岩
- 电话：0577-62759727
- 传真：0577-62759727
- 手机：
- QQ ：
HL-40系列静态电流继电器HL-41

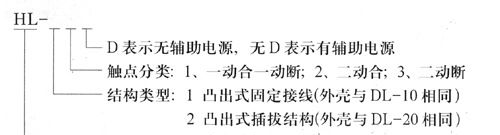

信息内容：1.概述 HL系列集成电路电流继电器用于电机、变压器和输电线的过负荷短路保护装置中作为启动元件。本产品为集成电路静态型继 电器，精度高、功耗小、动作时间短、返回系数高、整定直观 方便、它克服了原来电磁型继电器触点易抖动、工作噪音大、动 作返回系数难调及运输后动作值易变等缺点。产品分为三个系列：HL-10、HL-20、HL-30，可分别代替DL-10、20、30，JL-10、20、30。2.型号dzsc/19/3185/19318585.jpg3.主要技术参数辅助电源：交直流两用220V、110V、48V整定范围：2-99．9A整定误差：在基准条件下，整定企值误差不超过±2．5％；一致性不大于整定的1．5％。返回系数：在基准条件下，任一整定点的返回动作值不小于0．9。功率消耗：交流回路功耗小于2VA，直流回路功耗小于5W。触点容量：在电压不超过250V,电流不超过5A，时间常数为5±0．75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5 x 104次。输出触点长期允许接通电流为5A。介质强度：产品各导电端子连在—‘起，对外露的非带电金属部分或外壳之间，能承受2000V(有效值)50Hz交流电压历仕时1分钟试验而无缘缘击穿或闪...
