CHANSIN创星牌继电器： JZC-32F系列 广泛应用于各种JKW,JKL,JKG等系列无功补偿控制器的自控电路及 家用电器，仪器仪表，机电一体化多路投切系统之中,完全可以替代进口产品,使用寿命长,运行稳定可靠,是电子行业配套器件国产化的产品之一.
|

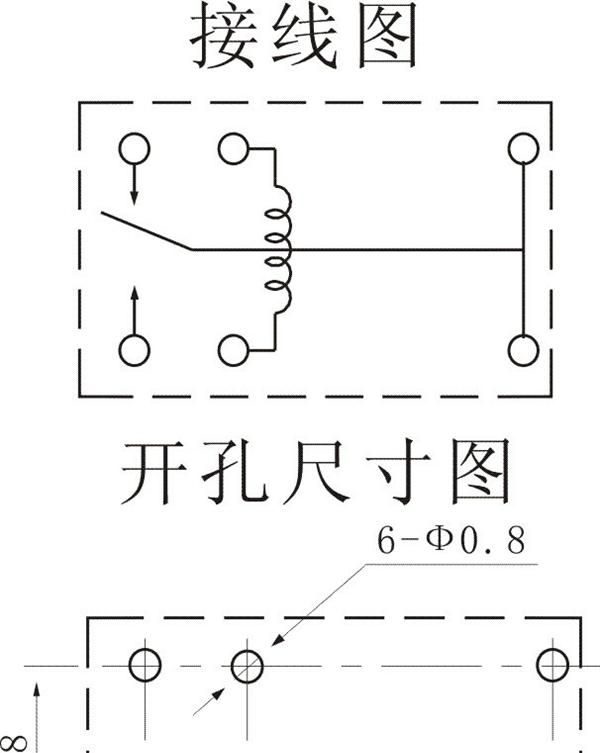

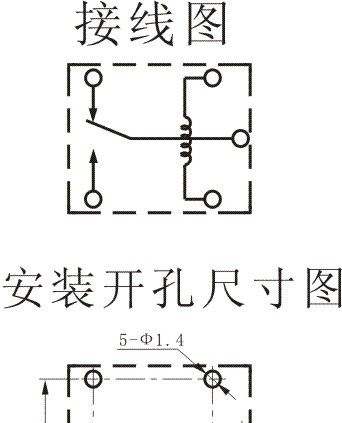

| 触点形式 | 1 H,（1A） 1Z （1C） | | 接触电阻 | 100mΩ (1A 24VDC) | | 触点材料 | Silver Alloy 银合金 | | 触点负载(阻性) | 一组常开 | 一组转换 | | 标准型 | 灵敏型 | 标准型 | H：
5A 250VAC
5A 30VDC
10A 125VAC | H L:
3A 250VAC
3A 30VDC
HLQ:
8A 250VAC | 3A 250VAC
3A 30VDC | | 切换电压 | 250VAC / 30VDC | | 切换电流 | 10A | | 切换功率 | 1250VA / 150W | | 机械寿命 | 1×107次 | | 电气寿命 | 1×105次 |
|
| 介质耐压 | | 触点与线圈间 | 2500VAC 1 min. | | 断开触点间 | 1000VAC 1 min. |
|
|
| 温度范围 | | 普通型 | -40℃～ 70℃ | | 高负载型 | -40℃～ 60℃ |
|
|
| 额定线圈功率 | 标准型: 0.45W 灵敏型L : 0.2W |
|
|
标 准 型| 额定电压VDC | 动作电压VDC | 释放电压VDC | 电压VDC(20℃) | 线圈电阻Ω | | 3 | 2.25 | 0.30 | 3.9 | 20±10% | | 5 | 3.75 | 0.50 | 6.5 | 55±10% | | 6 | 4.50 | 0.60 | 7.8 | 80±10% | | 9 | 6.75 | 0.90 | 11.7 | 180±10% | | 12 | 9.00 | 1.20 | 15.6 | 320±10% | | 18 | 13.5 | 1.80 | 23.4 | 720±10% | | 24 | 18.0 | 2.40 | 31.2 | 1280±10% | | 48 | 36.0 | 4.80 | 62.4 | 5120±10% |
灵 敏 型 L (仅运用于常开型)| 额定电压VDC | 动作电压VDC | 释放电压VDC | 电压VDC(20℃) | 线圈电阻Ω | | 3 | 2.25 | 0.15 | 4.5 | 45±10% | | 5 | 3.75 | 0.25 | 7.5 | 125±10% | | 6 | 4.50 | 0.30 | 9.0 | 180±10% | | 9 | 6.75 | 0.45 | 13.5 | 400±10% | | 12 | 9.00 | 0.60 | 18.0 | 720±10% | | 18 | 13.5 | 0.90 | 27.0 | 1600±10% | | 24 | 18.0 | 1.20 | 36.0 | 2800±10% |
|
|
| 产品标记 |
| 标记示例 | JZC-32F / 12VDC-HSLQ | | 继电器型号 | JZC-32F | | 线圈电压 | 3 . 5. 6. 9 . 12. 18. 24 VDC | | 触点形式 | H:一组常开 Z:一组转换 | | 封装方式 | S:塑封型 无:防焊剂型 | | 线圈功耗 | L:灵敏型(仅适用于常开型) 无:标准型 | | 触点负载 | Q:高负载型(仅适用于常开型) 无:标准负载型 |
|
| 型号对照表 |
创星
CHANSIN | 瓯姆龙
OMRON | 宏发
HONGFA | 王利
OEG() | 松川
SONG CHUAN | 西门子
SIEMENS SCHRACK | 赛特勒
ZETTLER | 国兴
GOOD SKY | | | | | | | | | |
|
"
