GL-23过流继电器GL-23/5、GL-23/5A
| 价 格： | 面议 | |
| 额定电压： | 220 | |
| 产品系列： | GL-20 | |
| 线圈电源： | 220 | |
| 额定电流： | 5 | |
| 线圈功率： | 1 | |
| 触点切换电流： | - | |
| 触点切换电压： | - | |
| 防护特征： | 塑封式 | |
| 触点负载： | 中功率 | |
| 应用范围： | 电流 | |
| 型号/规格： | 上继 GL-23/5 | |
| 品牌/商标： | 国产 | |
| 触点形式： | 常开型 |
1、用途
GL-10、GL-20系列反时限过流继电器具有反时限特性，应用于电机、变压器等主设备以及输配电系统的继电保护回路中。当主设备或输配电系统出现过负荷及短路故障时，该继电器能按预定的时限可靠动作或发出信号，切除故障部分，保证主设备及输配电系统安全。
2、结构与工作原理
继电器采用固定安装式壳体。其外形尺寸、背后端子及安装开孔图见附录4。内部端子接线图见图1。
dzsc/19/3160/19316004.jpg
图1 内部端子接线图
继电器的工作原理是复合式的，由公用一个线圈的感应式和电磁式的两个元件组成。当继电器的线圈通以交流电流时，则在铁芯的遮蔽与未遮蔽部分产生两个具有一定相位差的磁通。此磁通与其在圆盘中感应的涡流相互作用，在圆盘上产生一转矩。在20%～40%的动作电流整定值下，圆盘开始旋转。此时由于扇齿与蜗杆没有咬合，故继电器不动作。
当线圈中的电流增大至整定电流时，电磁力矩大于弹簧的反作用力矩框架转动，使扇齿与蜗杆咬合，扇齿上升。此时继电器的动铁在扇齿顶杆的推动下，使导磁铁右边气隙减少，左边气隙增大，因而动铁被导磁铁吸合，使继电器触点动作。
当继电器线圈中的电流为整定值时，感应元件的动作时限与电流的平方成反比。随着电流的增加，导磁体饱和，动作时限逐渐趋于定值。当线圈中的电流大到某一电流倍数时，电磁元件瞬时动作，因而继电器的动作时限具有有限反延时的特性。
继电器具有若干抽头，用以调整感应元件与电磁元件的动作电流。另外用倍流螺钉改变动铁与电磁铁之间的气隙来调整电磁元件动作电流。继电器具有调整感应元件动作时间整定值的机构及主触点动作的信号牌。用手旋转返回机构，可使信号牌返回，并不需取下外壳。
GL-11、12、21、22型继电器具有一付动合主触点（或一付动断主触点，需订制），既具有反时限功能，也具有瞬动功能。
GL-13、14、23、24型继电器具有一付动合主触点（或一付动断主触点，需订制）和一付由感应元件操作的延时信号触点，其主触点只有瞬动功能，无反时限功能，信号触点只有反时限功能，无瞬动功能。
GL-15、25型继电器具有一付强力过渡转换（先合后断）主触点，既具有反时限功能，也具有瞬动功能。
GL-16、26型继电器除具有一付强力过渡转换主触点外，还具有一付由感应元件操作的延时信号触点。强力过渡转换主触点只具有瞬动功能，无反时限功能，信号触点只具有反时限功能，无瞬动功能。
GL-17型继电器具有一付强力过渡转换主触点和一付延时信号触点。强力过渡转换主触点既具有瞬动功能也具有反时限功能，信号触点只具有反时限功能，无瞬动功能。
上述强力过渡转换主触点的突出功能是在继电器动作过程中可以确保CT二次回路不会开路。
3、技术要求
1．继电器的额定电流与整定范围见表1。
表1
型 号 | 额定电流(A) | 整 定 值 | 额定频率(Hz) | ||
动作电流(A) | 10倍整定动作电流下动作时间(s) | 速动电流整定倍数 | |||
GL-11/10、GL-21/10 GL-15/10、GL-17/10 GL-25/10 | 10 | 4, 5, 6, 7, 8, 9, 10 | 0.5, 1, 2, 3, 4 | 2～8 | 50 |
GL-11/5、GL-21/5 GL-15/5、GL-17/5 GL-25/5 | 5 | 2, 2.5, 3, 3.5, 4, 4.5, 5 | |||
GL-12/10、GL-22/10 | 10 | 4, 5, 6, 7, 8, 9, 10 | 2, 4, 8, 12, 16 | ||
GL-12/5、GL-22/5 | 5 | 2, 2.5, 3, 3.5, 4, 4.5, 5 | |||
GL-13/10、GL-23/10 | 10 | 4, 5, 6, 7, 8, 9, 10 | 2, 3, 4 | ||
GL-13/5、GL-23/5 | 5 | 2, 2.5, 3, 3.5, 4, 4.5, 5 | |||
GL-14/10、GL-24/10 GL-16/10、GL-26/10 | 10 | 4, 5, 6, 7, 8, 9, 10 | 8, 12, 16 | ||
GL-14/5、GL-24/5 GL-16/5、GL-26/5 | 5 | 2, 2.5, 3, 3.5, 4, 4.5, 5 | |||
2．继电器的延时特性曲线见图2。
dzsc/19/3160/19316004.jpg
图2 继电器延时特性曲线
3．继电器线圈的长期允许电流为110%额定电流。
4．继电器的返回系数，对于GL-11、12、21、22型应不小于0.85，对于GL-13、14、15、16、17、23、24、25、26型应不小于0.8。
5．当电流为继电器的整定电流时，继电器的功率消耗不大于15VA。
6．触点性能
a．动合主触点性能
动合主触点在电压不大于250V时，能接通直流或交流5A，但是断开它所接通的电路，应当由其它触点担任（例如油开关的辅助触点）。
b．动断主触点性能
直流有感（τ=5ms）回路，U≤250V，I≤0.5A，为50W；交流（cosФ=0.4）回路；U≤250V，I≤2A，为250VA。
如果被控电路系由变流器供电并与继电器主触点并联，且当电流为4A时，其总阻抗不大于4Ω，则继电器的主触点在电流不大于50A情况下能够将这个电路分流接通与分流断开。
c．过渡转换主触点性能
继电器的过渡转换主触点控制电路由变流器供电，且其阻抗值在电流为3.5A时不大于4.5Ω，当电流增至150A时，继电器主触点能够将这个电路分流接通与分流断开。
d．信号触点性能
继电器的动合信号触点，在电压不大于250V时能接通或断开电流不大于0.2A的直流无感电路或电流不大于0.5A交流电路。
7．热性能要求
当环境温度为40℃时，继电器线圈长期承受110%额定电流，其允许温升不超过65℃。
8．绝缘电阻不小于300MΩ。
9．介质强度
继电器所有电路对外壳和非带电的金属部分，以及在电气上无联系的各电路之间的应能承受2kV（有效值）50Hz交流试验电压，历时1min，无绝缘击穿或闪络现象。
10．寿命
GL-11～14、21～24型继电器机械寿命为5000次，电寿命为500次；
GL-15、16、17、25、26型继电器机械寿命为500次，电寿命为50次。
11．重量约为4kg。
- 所属城市：浙江 温州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 李岩
- 电话：0577-62759727
- 传真：0577-62759727
- 手机：
- QQ ：
ZX15系列电阻器 ZX15-280-20 启动电阻器ZX15-280

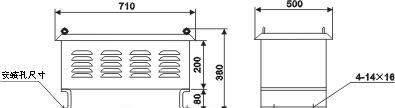

信息内容：关于发货说明 因本产品是易碎品，不发快递。只发物流！急要的买家新联系卖家！电话：0577-62759727 131756536661、适用范围 ZX15系列电阻器为开启式，适用于交流50HZ、电压至660V以下及直流电压至440V以下的电路中，供作起动，调速、制动、放电及其它用途。其容量为4.6KW，是由铁铬铝合金带绕制成螺旋形管状电阻元件装成。可以代替ZX1系列电阻器应用。具有防震、不易断裂等优点。 海拔高度不超过2500米； 周围介质温度不超过 40℃及不低于-25℃，在24h内的平均温度不超过 35℃； 当 20℃至-5℃时空气相对湿度不大于85%； 周围介质中无足以腐蚀金属和破坏绝缘及有爆炸危险的气体及导电尘埃； 必须有防雨雪设备并不会充满水蒸汽的地区； 在无剧烈震动或颠跛的地区。2、外形及安装尺寸 ZX15(ZX10)型户内电阻器外形及安装尺寸dzsc/19/3165/19316573.jpgZX15(ZX10)型户外电阻器外形及安装尺寸dzsc/19/3165/19316573.jpg
