24V1A恒压开关电源板、工业设备裸板电源、仪器仪表、LED驱动电源
| 价 格： | 面议 | |
| 输出电流： | 1000mA | |
| 输入电压： | AC 85-265（V） | |
| 输出电压： | DC 24（V） | |
| 电压调整率： | 0.2（%） | |
| 负载调整率： | 0.2（%） | |
| 输出功率： | 24（W） | |
| 输出纹波噪音： | 100mV | |
| 类型： | AC/DC电源 | |
| 晶体管连接方式： | 单端式 | |
| 工作效率： | 85（%） | |
| 型号： | ZCP243-24V1A | |
| 输出电压精度： | 0.1（%） | |
| 品牌： | YS/禹舜 | |
| 调制方式： | 脉冲宽度调制(PWM)式 | |
| 产品认证： | 面议 |
广州禹舜电子科技有限公司
产品规格书
【功能描述】
开关电源具有温度保护、过流保护及短路保护，AC85~265V宽电压输入，高低压隔离，输入输出带EMI滤波电路，光耦反馈，431稳压，DC24V输出，体积小巧。
1. 【使用坏境】
项目 | 单位 | 最小值 | 典型值 | 值 | 测试条件 |
工作温度 | ℃ | -20 | 60 | 无冷却 | |
相对湿度 | %RH | 40 | 90 | 无凝露 |
2.【技术要求】
2.1 输入特性
项目 | 单位 | 最小值 | 典型值 | 值 | 测试条件 |
输入电压范围 | V ac | 85 | 110/220 | 265 | 满载条件下 |
输入电流 | A | 0.056(AC110V) 0.027(AC265V) | 满载条件下 | ||
输入浪涌电流 | A | 10 | 满载条件下 | ||
2.2 输出特性
输出电压 | 最小电流 | 电流 | 峰值电流 | 输出电压范围 | 纹波 |
5V（±1%） | 0A | 1000mA | 1200mA | 23.90~24.05V | 100mV |
2.2.2 其他输出特性
项目 | 单位 | 最小值 | 典型值 | 值 | 测试条件 |
输出功率 | W | 0 | 24 | 25 | 直流输出功率 |
输出效率 | % | 82 | 额定负载 | ||
开关机过冲 | % | 10 | |||
输出上升时间 | mS | 100 |
2.3保护功能
项目 | 单位 | 有/无 | 最小值 | 典型值 | 值 | 恢复特性 |
输出过压 | V | 23.95 | 24 | 24.05 | 锁死，重起后恢复 | |
输出过功 率保护 | 有 | 功率24W，超功率后以降压形式保护 | ||||
短路保护 | 有 | 短路后启动芯片停止工作，解除后自动恢复 | ||||
过流保护 | 有 | 电流超过1000mA自动恢复 |
3、【外观尺寸】
1、体 积（大致） ：长X宽X高 =8.7*4.6*3cm）；
4、可靠性要求
1、环境 25℃,80%负载情况下平均无故障时间大于 140000小时
5、包装、存放 运输要求
待定
- 所属城市：广东 广州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 韦韩
- 电话：
- 传真：
- 手机：
- QQ ：
5V600恒压开关电源板/工业内置电源/仪器仪表，LED电源
信息内容：型号：YSP-5V300mAdzsc/19/3145/19314511.jpg 体积：长X宽X高= 4.2X1.5X1.9（cm） 广州禹舜电子科技有限公司 开关电源产品规格书 开关电源具有温度保护、过流保护及短路保护，AC85~265V 50/60Hz宽电压输入，高低压隔离，DC5V输出，体积小巧，431精确稳压。 1:使用坏境 工作温度:-20到60℃ 相对温度:40到90%RH2.技术要求 2.1输入特性 输入电压范围: 85 V ac到265 V ac 输入电流: 0.0273(AC110V) 0.014(AC220V) 输入浪涌电流: 20A 2.2输出特性 2.2.1输出调整率特性 输出电压范围4.90~5.1V 输出电流范围: 0A到600mA,峰值电流750mA 2.2.2其他输出特性 输出功率: 3W值5W 输出效率: 85% 开关机过冲: 10% 输出上升时间: 100ma 2.3保护功能 输出过功率保护: 有 恢复特性:锁死，重起后恢复 短路保护: 有 恢复特性:锁死，重起后恢复 温度保护: 有 恢复特性:锁死，重起后恢复 过流保护: 有 恢复特性:锁死，重起后恢复 3:可靠性要求环境25℃,80%负载情况下平均无故障时间大于16000小时 路板保障-本路板一旦售出，在无零件更换...
5V2A开关电源模块，内置开关电源，工业电源，LED电源

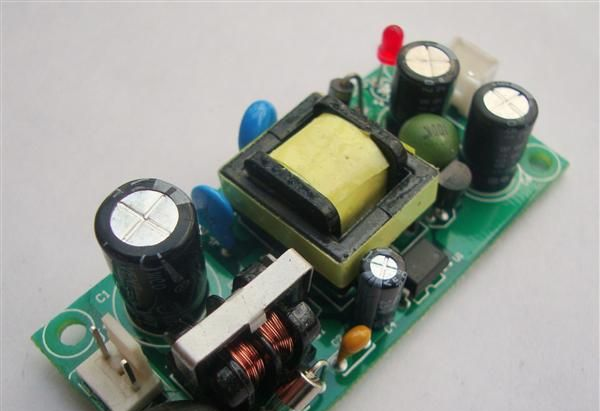

信息内容：HXP-5V2000MA开关电源产品规格书 dzsc/19/3146/19314682.jpg 长*宽*高=6.6x3x2 广州华芯电子科技有限公司 功能描述 开关电源具有温度保护、过流保护及短路保护，AC90~265V宽电压输入，高低压隔离，DC5V输出，体积小巧，431精确稳压。 1:使用坏境工作温度:-20到60℃相对温度:40到90%RH2.技术要求2.1输入特性 输入电压范围:85 V ac到265 V ac输入电流:0.0273(AC110V) 0.014(AC220V)输入浪涌电流:20A 2.2输出特性2.2.1输出调整率特性输出电压范围: 4.90~5.1V 输出电流范围: 0A到2000mA,峰值电流2500mA 2.2.2其他输出特性 输出功率: 10W.值11W输出效率:85%开关机过冲:10%输出上升时间:100ma 2.3保护功能 输出过功率保护:有恢复特性:锁死，重起后恢复短路保护:有恢复特性:锁死，重起后恢复温度保护:有恢复特性:锁死，重起后恢复过流保护:有恢复特性:锁死，重起后恢复 3、外观尺寸 dzsc/19/3146/19314682.jpg正面图 体积：长X宽X高=6.6*3*2（cm） 4:可靠性要求环境25℃,80%负载情况下平均无故障时间大于16000小时
