供应DT5000C多功能电路板故障检测仪
| 价 格： | 面议 | |
| 型号/规格： | DT5000C | |
| 品牌/商标： | 英国ABI |
dzsc/19/3124/19312457.jpg
dzsc/19/3124/19312457.jpg
英国ABI-CM4000M电路板故障检测仪产品资料
主要测试功能：
V-I曲线测试功能
数字示波器功能
Active主动测试功能
FirmFlex信号强度测试功能
特点:
彩色液晶显示
2路V-I曲线实时对比测试
双20路V-I曲线对比测试
40路V-I曲线存储对比测试
四个数字输入通道
双同步脉冲信号
辅助脚踏开关
USB通讯接口
PC软件存储对比记录
V-I曲线测试功能:
同时对比2个通道的V-I曲线,自动判断相似度,可以自行设定相似度的百分比判定标准,系统会判定PASS/FAIL.
自动或手动切换测量电压,并可设定切换速度.
可搭配Multiway通道针对40管脚内的元器件做V-I曲线测量记录,并可进行20*2的双通道对比测试.
二个同步脉冲信号输出,配合V-T功能针对MOS或SCR等晶闸管进行功能测试.
dzsc/19/3124/19312457.jpg
V-I曲线对比测试
dzsc/19/3124/19312457.jpg
多通道测试
数字示波器功能:
带宽100MHz,采样为50MS/s,重复采样为5GS/s.
可同时在显示屏上显示波形及电压值,并具有数字逻辑电平图标,方便使用者区分信号的逻辑电平.
逻辑电平可根据TTL,CMOS及LVTTL来区分逻辑电平类型.
具有波形自动比对的功能,自动判定PASS及FAIL.
dzsc/19/3124/19312457.jpg
波形与逻辑电平
Active Test主动测试功能:
输出一交流或直流的信号,并可由内部串联电阻作输出的阻抗匹配.
输出的交直流电压范围为+/- 25V.
输出交流频率为10Hz～10KHz.
输出串联电阻为:100R,1K,10K,100K.
输出的交流波形有正弦波,三角波,正斜波,逆斜波,方波,正脉波及负脉波七种波形.
FirmFlex信号强度功能:
可同时测量到信号的波形,电压值及信号的强度.
以背景的颜色来定义信号的强度.
具有10mA,1mA,100uA及10uA四种强度范围.
dzsc/19/3124/19312457.jpg
信号强度测试
其它辅助功能:
具有脚踏开关,可以搭配其它功能做出以下动作:
*信号储存至仪器内存.
*可自动记忆当前波形,方便进行波形比对.
*可暂停当前测量动作,显示屏会保持当前测量状态.
具有四个逻辑电平信号测量通道,可同时显示在屏幕上.
具有USB接口,可将测量到的图形储存到计算机中.
技术参数:
| V-I曲线测试 | |
| V-I曲线测试波形 | 正弦波,三角波,斜波,方波,脉冲 (5种测试波形) |
| V-I曲线测试频率 | 10Hz to 10kHz in 1-2-5步进:10Hz/20Hz/50Hz/100 Hz/200Hz/500Hz/1KHz/2KHz/5KHz/10KHz (10种测试频率) |
| V-I曲线测试电压 | 1Vpp to 50Vpp AC:±0.5V/±1V/±2V/±3V/±5V/±10V/±15V/±20V/±25V (9种测试电压) |
| V-I曲线测试阻抗 | 100? to 1M?in:100?/1K?/10K?/100K?/1M?;十进位步进 (5种测试阻抗) |
| 测试通道 | 2通道表笔+40路测试夹or20路测试夹*2 |
| 测量方式 | 存储对比,实时对比 |
| 同步脉冲信号 | -10V to +10V in 0.1V步阶 |
| 数字示波器 | |
| 示波器带宽 | 100MHz |
| 示波器采样 | 50MS/s实时取样率,250MS/s25GS/s等效采样率 |
| 示波器电压显示分辨率:10bits,8bits(10mV/div and 20mV/div量程档) | |
| 输入电压 | Peak AC;+/-25V in VI or FirmFlex mode;+/-12V LogicView and MultiWay inputs |
| 交流信号精度 | 1% 满量程,5%(10mV and 20mV量程) |
| 输入阻抗匹配 | 1M/50pF |
| 示波器扫描时基 | 1ns/div to 2s/div in 1-2-5 步进 |
| 电压刻度调整范围 | 10mV/div to 10V/div in 1-2-5 步进 |
| 输入信号耦合方式 | DC,AC,ground |
| 触发耦合方式 | DC, AC, LF滤波,HF滤波 from ch1,ch2,ext or FG(内置) |
| 触发模式 | Auto,normal,single shot(自动,一般,单次) |
| 其他测量参数 | |
| 测量通道 | 2模拟通道,4数字通道,40路测试通道,1路触发通道 |
| 电压表触析度 | 24 bits(approx 0.1uV on 10mV/div,162uV on 100V/div) |
| 电压表精度 | 0.1% 满量程 +/-1有效位 |
| 主动测试信号 | -10V to +10V DC |
| 数字逻辑信号门限设定范围:-4V to +4V in 0.1V步阶 | |
| 常规参数 | |
| 显示屏类型 | 彩色LCD 320 x 240 |
| 通讯接口类型 | USB,脚踏开关,BNC,多路测试接口,4mm母座 |
| 电源 | 230/240V AC or 110V AC(自动切换)50/60Hz |
| 仪器尺寸 | 270×300×163mm |
| 重量 | 3Kg |
| 操作温度 | 32 to +104(0℃ to +40℃) |
| 存储温度 | -4 to +140(-20℃ to +60℃) |
附件:
PC软件,USB通讯线,脚踏开关,红/黑4mm探棒2组,BNC-4mm转换器2个,40脚IC夹1个,16脚IC夹1个,示波器探棒2只,多脚导线,电源线1条,操作手册;
dzsc/19/3124/19312457.jpg
了解详细资料请点击:http://www.ic168.cn
http://www.bjshtek.net/products/icinline/http://wwwic168.com
- 所属城市：北京 北京市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 刘峥
- 电话：010-82573333
- 传真：010-82609270
- 手机：13910014455
- QQ ：
供应CA8335-MN93A电能质量分析仪
信息内容：dzsc/19/3318/19331871.gif CA8335主机+MN93A电流钳4支;MN93A电流钳量程:0.005-5Aac/0.1-120Aac; CA8335电能质量分析仪的特点: 4路电压及4路电流输入 可同时捕捉及记录所有的电量参数，暂态波形和告警。 标配超大容量2G SD存储卡，可同时连续记录所有的电量参数达1个月。 CA8335菜单含21种语言包括简/繁体中文，操作简便而精确。 新增“启动电流”记录 实时显示电压电流波形 可测谐波至50次 闪变计算 CA8335电能质量分析仪的主要功能： ⑴波形实时显示（4路电压/4路电流） ⑵半周期有效值测量（电压和电流） ⑶操作直观 ⑷自动识别电流钳 ⑸可测量直流成分 ⑹各相谐波的测量、计算与显示可达50次 ⑺总谐波失真度（THD）的计算 ⑻快速暂态捕捉（每周期的采样256点） ⑼相量图显示 ⑽可测量总VA、W和Var电量值及其各相值 ⑾可测量总VAh、Wh和Varh电量值及其各相值 ⑿K因数计算 ⒀C...

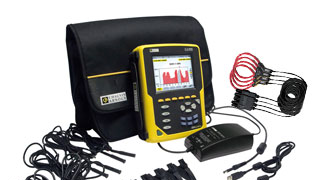

供应CA8335-MA193(220)电能质量分析仪
