4节14.4V锂电池组保护板，8A大电流保护板
| 价 格： | 面议 | |
| 额定电压： | 14.4V | |
| 型号/规格： | T-5016A15 | |
| 配件名称： | 4节锂电池组保护板 | |
| 品牌/商标： | 威和 | |
| 产品认证： | CCC | |
| 加工定制： | 是 |
本保护板使用了日本精工锂聚合物可充电电池保护的IC；
& 特点：
(1) 针对各节电池的高精度电压检测功能；
(2) 3段过电流检测功能；
(3) 通过MOS管可以控制电池的充放电;
(4) 宽工作温度范围 −40°C ~ 50°C；
(5) 低消耗电流。
& 保护板的尺寸图例：
dzsc/19/3116/19311628.jpg
& 技术参数：
| 序号 | 测试项目 | 标准 | |
| 1 | 电压 | 充电电压 | DC：15V CC/CV |
| 单节均衡电压 | |||
| 2 | 电流 | 单节均衡电流 | |
| 单节消耗电池（自耗） | ≤8uA | ||
| 持续放电电流 | 8A | ||
| 3 | 过充电保护 | 过充电检测电压 | 3.90-4.35V(可选）± 0.025 V |
| 过充电检测延时时间 | 0.5S-1.5S | ||
| 过充电恢复电压 | 滞后过充电检测电压0－0.2V | ||
| 4 | 过放电保护 | 过放电检测电压 | 2.0－3.0V(可选）± 0.080 V |
| 过放电检测延时时间 | 50-150ms | ||
| 过放电恢复电压 | 滞后过放电检测电压0.2V－0.7V | ||
| 5 | 过电流保护 | 过电流检测电压 | 150±25mv |
| 过电流检测电流 | 12±1A | ||
| 过电流检测延时时间 | 5ms-15ms | ||
| 恢复状态 | 自动恢复 | ||
| 6 | 短路保护 | 检测状态 | 外部短路 |
| 检测延时时间 | 200-500us | ||
| 恢复状态 | 自动恢复 | ||
| 7 | 内阻 | 保护线路（MOSPET） | ≤30mΩ |
| 8 | 温度 | 工作温度范围 | ﹣40～ 50℃ |
| 储存温度范围 | ﹣40～ 125℃ | ||
| 9 | 尺寸（L*W*H） | 50*16*3.5 MM | |
& 保护板的接线图例：
dzsc/19/3116/19311628.jpg
& 焊接点说明：
· B 接电池组正极；
· B1－ 接电池1与电池2中间的接点；
· B2－ 接电池2与电池3中间的接点；
· B3－ 接电池3与电池4中间的接点；
· B－ 接电池组的负极；
· P 接充/放电端正极（充电端/放电端共用）；
· P- 接充/放电端负极（充电端/放电端共用）。
& 产品图片:
dzsc/19/3116/19311628.jpg
& 用途：
· 4串镍钴锰锂、钴酸锂、锰酸锂离子可充电电池组；
· 4串锂聚合物可充电电池组；
& 注意事项:
（1） 请注意输入输出电压、负载电流的使用条件，使保护板内的功耗不超过规格书的
容许功耗。
（2） 连接电池时有可能发生不能放电的情况。在这种情况下，连接充电器就可以恢复
到正常工作状态。
（3） 过充电电池和过放电电池混杂在一起的情况下变为过充电状态与过放电状态，都
不可能进行充电和放电。
（4） 本保护板虽内置防静电保护电路，但请不要对保护板施加超过保护电路性能的过
大静电。
（5） 使用本公司的保护板生产产品时，如因其产品中对该保护板的使用方法或产品的
规格，或因出口国等原因，包含本保护板产品在内的制品发生专利纠纷时，本公
司概不承担相应责任。
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 杨通文
- 电话：
- 传真：
- 手机：13501590670
- QQ ：
3.7V单节锂电池保护板，MP3 MP4保护板
信息内容：本保护板使用了日本精工，理光，台湾富晶锂聚合物可充电电池保护的IC； & 特点：(1) 内置高精度电压检测电路；(2) 3段过电流检测功能；(3) 通过MOS管可以控制电池的充放电;(4) 宽工作温度范围 −40°C ~ 50°C；(5) 低消耗电流。 &保护板的尺寸图例： dzsc/19/3159/19315968.jpg & 技术参数： 序号测试项目标准1电压充电电压DC：5V CC/CV单节均衡电压 2电流单节均衡电流 单节消耗电池（自耗）≤6uA持续放电电流1.5A3过充电保护过充电检测电压4.25V-4.35V(可选）±0.025V过充电检测延时时间150-500 ms过充电恢复电压滞后过充电检测电压0.2V4过放电保护过放电检测电压2.3V-3.0V（可选）±0.10V过放电检测延时时间50-150ms过放电恢复电压滞后过放电检测电压0.2V－0.7V5过电流保护过电流检测电压150±30mv过电流检测电流2±0.5A（可选）过电流检测延时时间5ms-15ms恢复状态自动恢复6短路保护检测状态外部短路检测延时时间≤50us恢复状态自动恢复7内阻保护线路（MOSPET）≤45mΩ8温度工作温度范围﹣40～ 50℃储存温度范围﹣40～ 90℃9尺寸（L*W*H）9*3.8*1.8 MM & 保护板的接线图例： dzsc/19/3159/1931...
1节锂电池保护板 聚合物电池保护板

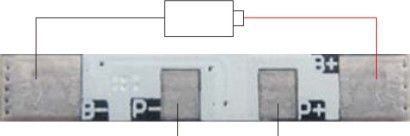

信息内容：本保护板使用了日本精工、理光、台湾富晶锂聚合物可充电电池保护的IC； & 特点： (1) 内置高精度电压检测电路；(2) 连接充电器的端子采用高耐压器件；(3)内置三段过电流检测电路(过电流1、过电流2、负载短路)；(4)通过MOS管可以控制电池的充放电;(5)宽工作温度范围−40°C ~ 50°C；(6)低消耗电流。 & 保护板的尺寸图例： dzsc/19/3160/19316033.jpg & 技术参数： 序号测试项目标准1电压充电电压DC：5V CC/CV单节均衡电压 2电流单节均衡电流 单节消耗电池（自耗）≤6uA持续放电电流2A3过充电保护过充电检测电压4.275 V±0.025V过充电检测延时时间150-500 ms过充电恢复电压4.075V±0.025V4过放电保护过放电检测电压2.50V±0.1V过放电检测延时时间50-150ms过放电恢复电压2.9V±0.10V5过电流保护过电流检测电压150±30mv过电流检测电流2.5±0.3A过电流检测延时时间5ms-15ms恢复状态自动恢复6短路保护检测状态外部短路检测延时时间≤50us恢复状态自动恢复7内阻保护线路（MOSPET）≤40mΩ8温度工作温度范围﹣40～ 50℃储存温度范围﹣40～ 90℃9尺寸（L*W*H）22*3.6*1.8 mm & 保护板的接线图例：...
