太阳能电源控制器说明
| 价 格： | 面议 | |
| 是否提供加工定制： | 是 | |
| 品牌/商标： | 多商 | |
| 型号/规格： | DSC-20I |
太阳能电源控制器说明
DSC太阳能充电控制器专为太阳能直流供电系统、太阳能直流路灯系统设计，并使用了专用的电脑芯片的智能化控制器。采用一键式控制，完成所有操作及设置。具有短路、过载、独特的防反接保护，过充、过放自动关断、自动检测恢复等全功能保护措施，详细的充电指示、蓄电池状态、负载及各种故障指示。本控制器通过电脑芯片对蓄电池的端电压、放电电流、环境温度等涉及蓄电池容量的参数进行采样，通过专用控制模型计算，实现符合蓄电池特性的放电率、温度补偿修正的高效、高准确率控制，并采用了高效PWM蓄电池的充电模式，保证蓄电池工作在的状态，大大延长蓄电池的使用寿命。具有多种工作模式、输出模式选择，满足用户各种需要。
技术指标:
型号 | DSC-20I |
额定充电电流 | 20A |
额定负载电流 | 20A |
系统电压 | 12V/24V自动识别 |
过载、短路保护 | 大于1.2倍额定电流30秒或大于1.5倍额定电流1秒时过载保护动作.大于2.5倍额定电流短路保护动作,反应时间小于20uS. |
空载损耗 | 8-22mA（指示灯点亮时） |
充电回路压降 | 不大于0.26V |
放电回路压降 | 不大于0.15V |
超压保护 | 14.8V，×2/24V； |
工作温度 | 工业级：-35℃至 55℃(后缀I)；商用级-5℃至 50℃ |
提升充电电压 | 14.6V；×2/24V；(维持时间：10min)（只当出现过放时调用） |
直充充电电压 | 14.4V;×2/24V；(维持时间：10min) |
浮充 | 13.6V；×2/24V；(维持时间：直至充电返回电压动作) |
充电返回电压 | 13.2v；×2/24V； |
温度补偿 | -5mv/℃/2V（提升、直充、浮充、充电返回电压补偿）; |
欠压电压 | 11.2V；×2/24V； |
过放电压 | 10.6V-放电率补偿修正的初始过放电压（空载电压）；×2/24V； |
过放返回电压 | 13.2V；×2/24V； |
过放可强制返回电压 | 11.8V；×2/24V；（按键强制返回） |
控制方式 | 充电为PWM脉宽调制，控制点电压为不同放电率智能补偿修正； |
主要特点:
1、采用了基于专家控制系统的专用软件，实现了智能优化SOC控制， 更先进、更可靠、更高效，有效保证并延长了系统部件的使用寿命。
2、温度补偿采用了外置温度传感器，较内置传感器控制精度更高。
3、采用了串联式PWM充电主电路，使充电回路的电压损失只有用二极管的充电电路的1/2，充电效率较非PWM高3%-16%，增加了用电时间；过放恢复的提升充电，正常的直充，浮充自动控制方式使系统有更长的使用寿命。
4、支持先进的过充、过放、过载、短路保护及防反接保护功能，且以上保护均为无损保护，故障排除后系统自动恢复工作，不损坏任何部件，不烧保险。
5、使用了更直观的双LED 数码管显示设置，一键式操作即可完成所有设置，定时时间与数码管显示数字一一对应,显示更直观。
6、利用先进电源技术,大大提高单位面积的有效功率,结构更紧凑。
7、采用大口径、大间隔接线端子,可安装6mm2 导线,导线间隔9.5 mm,增强了绝缘性能及安装可靠性,不易滑丝。
8、所有控制全部采用工业级芯片，能在寒冷、高温、潮湿环境运行自如。同时使用了晶振定时控制，定时控制。使用了单片机和专用软件，实现了智能控制。
9、采用SMT贴片生产工艺，沉金PCB，工业级芯片，工艺先进，质量保证。
工作模式设置表:
LED显示 | 工作模式 | LED显示 | 工作模式 |
0 | 光控开 光控关 | 9 | 光控开＋延时9小时关 |
1 | 光控开＋延时1小时关 | 10 | 光控开＋延时10小时关 |
2 | 光控开＋延时2小时关 | 11 | 光控开＋延时11小时关 |
3 | 光控开＋延时3小时关 | 12 | 光控开＋延时12小时关 |
4 | 光控开＋延时4小时关 | 13 | 光控开＋延时13小时关 |
5 | 光控开＋延时5小时关 | 14 | 光控开＋延时14小时关 |
6 | 光控开＋延时6小时关 | 15 | 光控开＋延时15小时关 |
7 | 光控开＋延时7小时关 | 16 | 手动控制模式 |
8 | 光控开＋延时8小时关 | 17 | 调试模式 |
- 所属城市：上海 上海市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 吴斌
- 电话：021-52911095
- 传真：021-52911095
- 手机：
- QQ ：

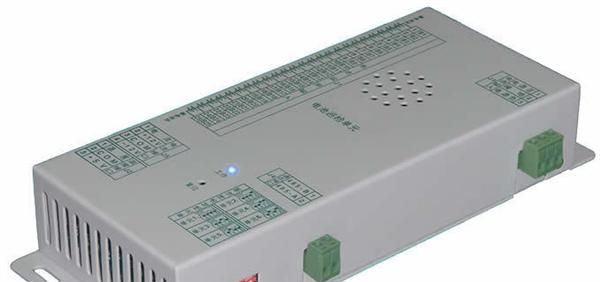

DAT-DC电池巡检单元
