升华电子的PMCLOR产品已通过SGS多项验证，产品特性优於国外进口产品的品质水准已取得台湾多家运用端客户的认证。

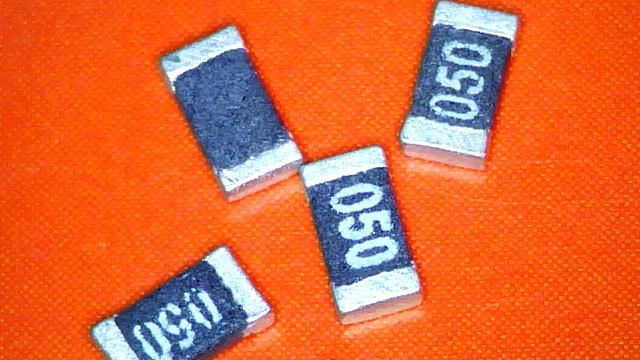

　　采样电阻的产品介绍：
　　符合ROHS法规限值
　　低阻抗值(可低至0.5m ohm)
　　精密容差(标准±5%,±1%，也可提供±0.5%)
　　耐高温使用环境(可达到+275℃)
　　低温度系数(可低至15ppm/℃以下)
　　低感值(0.5-5nH)
　　热电耦效应 EMF (可低至1uV/℃)
　　耐高电流使用(大於125A)
　　高功率密度
　　多种外观尺寸(2512/2010/1206/0805 )



         通用規格

規格    阻值         瓦特            PPM                       料號          備註
        0.5m Ω  1W/2W/3W     70PPM/100PPM 2512RRM50FT       MP
         1m Ω    1W/2W/3W    70PPM/100PPM   2512RR001FT     MP
        1.5m Ω  1W/2W/3W     70PPM/100PPM 2512RR1M5FT       MP
         2m Ω  1W/2W/3W      70PPM/100PPM   2512RR002FT     MP
         3m Ω  1W/2W/3W      70PPM/100PPM   2512RR003FT     MP
         4m Ω      1W/2W     70PPM/100PPM   2512SR004FT     MP     MP：可量產
         5m Ω      1W/2W     70PPM/100PPM   2512SR005FT     MP     (E/S ready)：有樣品
         6m Ω      1W/2W     70PPM/100PPM   2512SR006FT     MP     (Under Development)：開發中
         7m Ω      1W/2W     70PPM/100PPM   2512SR007FT     MP     70PPM材質為錳銅
         8m Ω      1W/2W     70PPM/100PPM   2512SR008FT     MP     100PPM材質為鐵鉻鋁
         9m Ω      1W/2W     70PPM/100PPM   2512SR009FT     MP
        10m Ω      1W/2W     70PPM/100PPM   2512SR010FT     MP
        12m Ω      1W/2W     70PPM/100PPM   2512SR012FT     MP
        15m Ω      1W/2W     70PPM/100PPM   2512SR015FT     MP
        18m Ω      1W/2W     70PPM/100PPM   2512SR018FT     MP
        20m Ω      1W/2W     70PPM/100PPM   2512SR020FT     MP
2512
        25m Ω      1W/2W        100PPM      2512SR025FT     MP
        27m Ω      1W/2W        100PPM      2512SR027FT     MP
        30m Ω      1W/2W        100PPM      2512SR030FT     MP
        33m Ω      1W/2W        100PPM      2512SR033FT     MP
        40m Ω      1W/2W        100PPM      2512SR040FT     MP
        50m Ω      1W/2W        100PPM      2512SR050FT     MP
        60m Ω      1W/2W        100PPM      2512SR060FT     MP
        68m Ω      1W/2W        100PPM      2512SR068FT     MP
        70m Ω      1W/2W        100PPM      2512SR070FT     MP
        75m Ω      1W/2W        100PPM      2512SR075FT     MP
        100m Ω     1W/2W        100PPM      2512AR100FT     MP
        120m Ω     1W/2W        100PPM      2512AR120FT     MP
        135m Ω     1W/2W        100PPM      2512AR135FT     MP
        150m Ω     1W/2W        100PPM      2512AR150FT     MP
        180m Ω     1W/2W        100PPM      2512AR180FT     MP
        200m Ω     1W/2W        100PPM      2512AR200FT     MP
         1m Ω      1W/2W         70PPM      2010SR001FT     (E/S)
         5m Ω      1W/2W        100PPM      2010SR005FT     (E/S)

2010
        10m Ω      1W/2W        100PPM      2010SR010FT     (E/S)
        20m Ω      1W/2W        100PPM      2010SR020FT     (E/S)
         1m Ω  0.5W/1W/2W        70PPM       1206T001FT     MP
         2m Ω 0.5W/1W/2W         70PPM       1206T002FT     MP
         3m Ω     0.5W/1W        70PPM       1206T003FT     MP
         4m Ω     0.5W/1W        70PPM       1206T004FT     MP
         5m Ω     0.5W/1W        70PPM       1206T005FT     MP
         6m Ω     0.5W/1W        70PPM       1206T006FT     MP
         8m Ω     0.5W/1W        70PPM       1206T008FT     MP
1206
        10m Ω     0.5W/1W    70PPM/100PPM    1206T010FT     MP
        15m Ω     0.5W/1W    70PPM/100PPM    1206T015FT     MP
        20m Ω     0.5W/1W       100PPM       1206T020FT     MP
        25m Ω     0.5W/1W       100PPM       1206T025FT     MP
        30m Ω     0.5W/1W       100PPM       1206T030FT     MP
        40m Ω     0.5W/1W       100PPM       1206T040FT     MP
        50m Ω     0.5W/1W       100PPM       1206T050FT     MP
0805                                                        (E/S)
        0.25m Ω     4W           70PPM      2725EM25FT     (E/S)
         1m Ω       4W           70PPM      2725R001FT     (E/S)
2725
         5m Ω       4W           70PPM      2725R005FT     (E/S)
        10m Ω       4W           70PPM      2725R010FT     (E/S)
                            特殊規格
        2.5m Ω     1W/2W         70PPM      2512SR2M5FT     (E/S)
        4.5m Ω     1W/2W         70PPM      2512SR4M5FT     (E/S)
2512
        0.75m Ω    1W/2W         70PPM      2512SRM75FT     (E/S)
        7.5m Ω     1W/2W         70PPM      2512SR7M5FT     (E/S)



　　升华电阻的阻值足够小
　　用电阻做采样，一般就是将电阻放置在需要采样电流的位置，通过测量电阻两端的电压值来反馈，进而确定电路中的电流大小。那么采样电阻的阻值一般要求比较小，这样才能让放进去的电阻不影响原电路中电流大小，以保证采样精准。升华电子产品主要的阻值范围在0.0005 mΩ～200mΩ，阻值足够小，根据设计要求的采样电压可以相应选择。



　　升华电阻与其它电阻的对照表

      先来看看升华电子合金电阻的性能在使用中的优势。相对于传统的陶瓷贴片电阻（如厚膜贴片电阻，薄膜贴片电阻），升华电子合金电阻各方面性能优势巨大，表现在：公差好很多，温度系数TCR更低，可以到±50PPM/℃，甚至更低；功率更高，同样封装情况下额定功率可以超越陶瓷电阻的数倍。最重要的一点是在大电流采样及过流保护，短路保护这类需要通过冲击电流的地方，合金电阻的性能的优越性凸显无疑：陶瓷贴片电阻往往在短时间就烧掉，而升华电子合金电阻可以通过相当强度的冲击电流，这样在整体电路中起到了保护其他器件的作用，同时保证了整体产品的品质。
　　对比一些插件的铜丝电阻与升华电子合金电阻的优劣。对比同样以金属为主材的铜丝电阻，升华电子合金电阻最直观的优势在于：产品性能稳定，功率大，可通过电流大，材质性能稳定不易氧化，SMT自动贴装快捷，可靠性高，不会因焊接位置的细微变化而影响接入阻值（插件铜丝电阻焊接时，略微的焊点位置变化就可以导致阻值变化，是采样出来的数据产生较大误差）。相关信息可以参照以下表格：

	插件铜丝电阻	贴片陶瓷电阻	升华电子合金电阻
阻值精度	难做到阻值	可做到高精度	可做到高精度
温度系数	较低	高	很低
氧化性能	表层易氧化，长期使用阻值变化	不易氧化、阻值稳定	不易氧化、阻值稳定
过冲击电流	可承受一定强度	不适用	可承受一定强度
额定功率	较大	小	大 （如1/2W,1W,2W,3W,4W）
安装方式	插件、多手工，易产生阻值误差	SMT自动贴装，封装齐全	SMT自动贴装，封装齐全（如0805，1206，2010，2512，2725，2728）
