　　采样电阻的产品介绍：
　　符合ROHS法规限值
　　低阻抗值(可低至0.5m ohm)
　　精密容差(标准±5%,±1%，也可提供±0.5%)
　　耐高温使用环境(可达到+275℃)
　　低温度系数(可低至15ppm/℃以下)
　　低感值(0.5-5nH)
　　热电耦效应 EMF (可低至1uV/℃)
　　耐高电流使用(大於125A)
　　高功率密度
　　多种外观尺寸(2512/2010/1206/0805 )



        通用規格

規格    阻值         瓦特            PPM                       料號          備註
        0.5m Ω  1W/2W/3W     70PPM/100PPM 2512RRM50FT       MP
         1m Ω    1W/2W/3W    70PPM/100PPM   2512RR001FT     MP
        1.5m Ω  1W/2W/3W     70PPM/100PPM 2512RR1M5FT       MP
         2m Ω  1W/2W/3W      70PPM/100PPM   2512RR002FT     MP
         3m Ω  1W/2W/3W      70PPM/100PPM   2512RR003FT     MP
         4m Ω      1W/2W     70PPM/100PPM   2512SR004FT     MP     MP：可量產
         5m Ω      1W/2W     70PPM/100PPM   2512SR005FT     MP     (E/S ready)：有樣品
         6m Ω      1W/2W     70PPM/100PPM   2512SR006FT     MP     (Under Development)：開發中
         7m Ω      1W/2W     70PPM/100PPM   2512SR007FT     MP     70PPM材質為錳銅
         8m Ω      1W/2W     70PPM/100PPM   2512SR008FT     MP     100PPM材質為鐵鉻鋁
         9m Ω      1W/2W     70PPM/100PPM   2512SR009FT     MP
        10m Ω      1W/2W     70PPM/100PPM   2512SR010FT     MP
        12m Ω      1W/2W     70PPM/100PPM   2512SR012FT     MP
        15m Ω      1W/2W     70PPM/100PPM   2512SR015FT     MP
        18m Ω      1W/2W     70PPM/100PPM   2512SR018FT     MP
        20m Ω      1W/2W     70PPM/100PPM   2512SR020FT     MP
2512
        25m Ω      1W/2W        100PPM      2512SR025FT     MP
        27m Ω      1W/2W        100PPM      2512SR027FT     MP
        30m Ω      1W/2W        100PPM      2512SR030FT     MP
        33m Ω      1W/2W        100PPM      2512SR033FT     MP
        40m Ω      1W/2W        100PPM      2512SR040FT     MP
        50m Ω      1W/2W        100PPM      2512SR050FT     MP
        60m Ω      1W/2W        100PPM      2512SR060FT     MP
        68m Ω      1W/2W        100PPM      2512SR068FT     MP
        70m Ω      1W/2W        100PPM      2512SR070FT     MP
        75m Ω      1W/2W        100PPM      2512SR075FT     MP
        100m Ω     1W/2W        100PPM      2512AR100FT     MP
        120m Ω     1W/2W        100PPM      2512AR120FT     MP
        135m Ω     1W/2W        100PPM      2512AR135FT     MP
        150m Ω     1W/2W        100PPM      2512AR150FT     MP
        180m Ω     1W/2W        100PPM      2512AR180FT     MP
        200m Ω     1W/2W        100PPM      2512AR200FT     MP
         1m Ω      1W/2W         70PPM      2010SR001FT     (E/S)
         5m Ω      1W/2W        100PPM      2010SR005FT     (E/S)

2010
        10m Ω      1W/2W        100PPM      2010SR010FT     (E/S)
        20m Ω      1W/2W        100PPM      2010SR020FT     (E/S)
         1m Ω  0.5W/1W/2W        70PPM       1206T001FT     MP
         2m Ω 0.5W/1W/2W         70PPM       1206T002FT     MP
         3m Ω     0.5W/1W        70PPM       1206T003FT     MP
         4m Ω     0.5W/1W        70PPM       1206T004FT     MP
         5m Ω     0.5W/1W        70PPM       1206T005FT     MP
         6m Ω     0.5W/1W        70PPM       1206T006FT     MP
         8m Ω     0.5W/1W        70PPM       1206T008FT     MP
1206
        10m Ω     0.5W/1W    70PPM/100PPM    1206T010FT     MP
        15m Ω     0.5W/1W    70PPM/100PPM    1206T015FT     MP
        20m Ω     0.5W/1W       100PPM       1206T020FT     MP
        25m Ω     0.5W/1W       100PPM       1206T025FT     MP
        30m Ω     0.5W/1W       100PPM       1206T030FT     MP
        40m Ω     0.5W/1W       100PPM       1206T040FT     MP
        50m Ω     0.5W/1W       100PPM       1206T050FT     MP
0805                                                        (E/S)
        0.25m Ω     4W           70PPM      2725EM25FT     (E/S)
         1m Ω       4W           70PPM      2725R001FT     (E/S)
2725
         5m Ω       4W           70PPM      2725R005FT     (E/S)
        10m Ω       4W           70PPM      2725R010FT     (E/S)
                            特殊規格
        2.5m Ω     1W/2W         70PPM      2512SR2M5FT     (E/S)
        4.5m Ω     1W/2W         70PPM      2512SR4M5FT     (E/S)
2512
        0.75m Ω    1W/2W         70PPM      2512SRM75FT     (E/S)
        7.5m Ω     1W/2W         70PPM      2512SR7M5FT     (E/S)



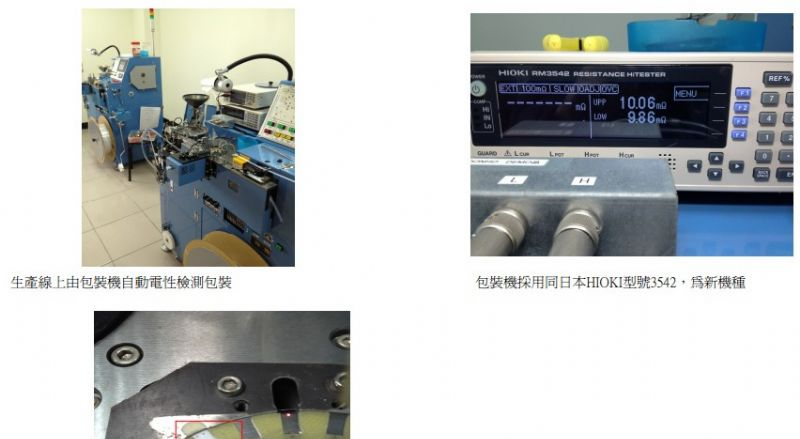

　　取样电阻的介绍
　　取样电阻又称为电流检测电阻，电流感测电阻，升华采样电阻，电流感应电阻。用简单的话描述就是一个贴片采样电阻阻值较小的电阻，串联在电路中用于把电流转换为电压信号进行测量。采样电阻一般使用的都是精密电阻，阻值低，精密度高，一般在阻值精密度在±1%以内，更高要求的用途时会采用0.01%精度的电阻。国内工厂生产的大部分都是以锰铜为材质的插件电阻，但是，广大的用户更需要的是贴片的高精密电阻来实现取样功能，这是为了满足产品小型化产品生产的自动化的要求。能够生产在低温度系数，高精密度，超低阻值上做到满足用户要求电阻的厂商在国内是很少的。


     采样电阻的连接

　　采样电阻的阻值会选在1欧姆以下，属于毫欧级电阻，但是部分电阻，有个采样电压等要求，必须选择大阻值电阻，但是这样电阻基数大，产生的误差大。

　　采样电阻和HCPL-7840 的连接如图 dzsc/19/3109/19310941.jpg　　采样电阻R1 的正端连接到Vin+ ，采样电阻的负端连接到Vin?，把实时的电机电流转化为模拟电压输入芯片；同时Vin和GND1 连接，把供电电源的返回路径又作为采样线连接到采样电阻的负端，因为电机在工作时有很大的电流流过采样线路，电路中的寄生电感会产生很大的电流尖峰，而此种连接能把这些暂态噪声视为共模信号，不会对采样电流信号形成干扰；另外，为消除采样电流输入信号中的高频噪声，采样电阻上采集到的电压信号必须经过由R2 及C3组成的低通滤波器进入芯片。
