供应优质DZK-942.938中间继电器
| 价 格： | 面议 | |
| 应用范围： | 多种供选 | |
| 品牌/商标： | 富继 | |
| 型号/规格： | DZK-942 | |
| 产品系列： | DZX-942 | |
| 触点形式： | 多种供选 | |
| 额定电压： | 多种供选（V） | |
| 电流性质： | 直流 | |
| 外形： | 小型 | |
| 功率负载： | 小功率 | |
| 防护特征： | 密封式 | |
| 直流电阻： | 多种供选（Ω） | |
| 吸合电流： | 多种供选（A） | |
| 释放电流： | 多种供选（A） | |
| 线圈功率： | 多种供选（W） | |
| 额定工作频率： | 多种供选（Hz） |
1、用途
DZK-900系列快速中间继电器用于电力系统二次回路继电保护和自动控制线路中，用作切换电路和增加保护和控制电路的触点数量和容量及用于出口跳闸电路。
2、结构与工作原理
继电器采用JK-11K、H、Q壳体，其外形尺寸、背后端子及安装开孔图见附录3。背后端子接线图见图1。
继电器为拍合式电磁继电器，线圈装在“U”形导磁体上，导磁体上面是一个活动的衔铁，导磁体两侧有二排触点片。在无激励状态下，靠触点片的弹力，将衔铁向上托起，使衔铁与导磁体极面之间保持一定的间隙。在激励状态下，当气隙中的电磁力矩超过反作用力矩时，衔铁被吸向导磁体，靠衔铁上的压板压动触点片，使动断触点断开，动合触点闭合，完成继电器功能。当电磁力矩小到一定值时，由于触点片的反作用力矩，而使触点片和衔铁返回到初始位置，准备下次动作。
本继电器系快速中间继电器，要求动作时间短，因此在线圈上串联一个附加电阻，以减小继电器的时间常数。此外由于触点片回跳将引起动作时间变长，本继电器的动触点片比较薄，而静点片较厚，当触点接触后，衔铁继续运动时，动触点片的刚度急剧增加，因此，反作用力矩也增加，从而有效的吸收了衔铁的冲击能量，缩短了触点的回跳时间。为了提高继电器触点工作的可能性，采用双断点触点结构。
3、型号及含义
dzsc/19/3085/19308522.jpg
4 、技术数据
1．额定工作电压：直流220、110、48、24V。
2．额定工作电流：直流0.25、0.5、1、2、4A。
3．额定保持电流：直流0.25、0.5、1、2、4A。
4．额定保持电压：直流220、110、48、24V。
5．继电器的动作值：电压型继电器的动作电压为额定电压的50％～70％；电流型继电器
的动作电流不大于额定电流的80％。
6．继电器的返回值：继电器的返回值不小于额定值的5％。
7．继电器的保持值：
a．具有电流保持绕组的继电器，其自保持电流不大于80％额定保持电流值。
b．具有电压保持绕组的继电器，其保持电压不小于70％额定保持电压值。
8．继电器的动作时间：继电器的工作绕组施加的激励量为额定值时，DZK—900/8动作时间不大于8ms，DZK—900/4动作时间不大于4ms。
9．继电器的返回时间：DZK—900/8的返回时间不大于5ms，DZK—900/4的返回时间不大于3ms。
10．热性能
a．当周围环境温度为 40℃时，电压绕组应能长期耐受110％额定电压，线圈温升不高于65℃。
b．电流绕组能耐受3倍额定电流历时5s。
11．功率消耗
a．继电器电压线圈在额定电压（或额定保持电压）下，功率消耗不大于8W（包括外附电阻）。
b．继电器电流线圈在额定电流（或额定保持电流）下，功率消耗不大于2.5W。
12．介质强度
a．继电器的导电部分对非带电的金属部分及外壳，以及在电气上无联系的各导电部分之间能耐受交流试验电压2kV（有效值）、50Hz，历时1min的试验而无绝缘击穿或闪络现象。
b.同一线圈的绕组之间耐受交流电压500V（有效值）、50Hz历时1min的试验。
13．触点断开容量
在直流有感（τ=5ms）回路，U≤250V，I≤1A，DZK—900/8触点的断开功率为50W，DZK—900/4触点的断开功率为30W；在交流（cosφ=0.4）回路，U≤250V，DZK—900/8触点的断开功率为250VA，DZK—900/4触点的断开功率为150VA。
14．继电器触点长期允许接通电流为5A。
15．继电器的电寿命为103次；
继电器的机械寿命为5×103次。
16．重量:约为1kg。
5、调试方法
1．在衔铁的整个行程中，衔铁在轴上不允许有歪斜和发紧现象。
2．动合触点间隙0.6mm～0.8mm，此时继电器应当满足额定电压（或额定电流）下的动作时间要求。
3．动断触点在每个接触片的压力为0.1N时，动合触点闭合后的超行程为0.2mm～0.3mm。
4．在室温下调整继电器的动作电压，返回电压，动作、返回时间和保持值。试验时激励量应突然施加，使之满足技术条件要求。
竭诚为您服务请致电：15069192282
"- 所属城市：山东 济南
- [联系时请说明来自维库仪器仪表网]
- 联系人： 叶雷建
- 电话：0531-58876839
- 传真：0531-58876839
- 手机：
- QQ ：
过流继电器LL-11。LL-12/5.LL-13全系列
信息内容：1、用途 LL-10A系列过流继电器具有反时限特性。应用于交流电力系统，作为发电机、变压器及输电线路的过负荷和短路保护。2、结构与工作原理 继电器采用JK-21K嵌入式壳体。其外形尺寸、背后端子及安装开孔图见附录3。背后端子接线图见图1。dzsc/19/3116/19311641.jpgLL-11A、12A LL-13A、14A图1 背后端子接线图3、技术要求1．额定值及触点形式a．额定值及产品规格见表1。b．LL-11A、12A型继电器具有一副动合触点和一副动断触点，既具有瞬动特性也具有反时限特性，且动作后掉片显示。LL-13A、14A型继电器具有一副动合触点、一副动断触点和一副延时信号触点。动合、动断触点只具有瞬动特性，且动作后掉牌显示；延时信号触点只具有反时限特性，动作后不掉牌。2．特性量a．动作电流动作电流整定值见表1，继电器的最小动作电流(动合触点闭合或动断触点断开)应等于动作电流整定值，其平均误差不大于±5%。b．速动电流 继电器的速动电流用动作电流整定值的倍数来表示，速动电流倍数是速动电流与动作电流整定值的比值。速动电流倍数整定值有2、4、6、8四个整定点。速动电流平均误差应符合表2规定。
供应优质JX-9A/4继电器

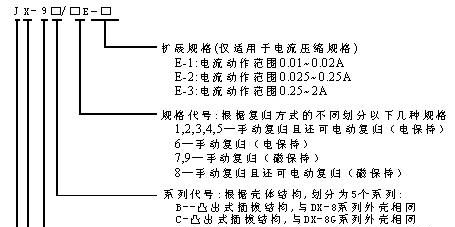

信息内容：1、概述 1.1 产品的主要用途 JX-9系列信号继电器用于直流操作的保护和自动控制装置中，作为动作指示信号用。1.2 产品的主要特点 该继电器由分立元件及可示出口中间继电器构成独特逻辑，具有如下鲜明特点：1.2.2 动作速度相当快，从而克服了当前国内电力系统跳合闸回路由于采用快速动作的真空开关后，使原电磁型信号继电器反应不了动作指示信号的缺陷。1.2.2 具有电动并附带手动复归、或仅手动复归功能，以便用户选择。对于电动并附带手动复归的规格，可以很好地实现建立无人值班室的要求。1.2.3 带有多组动合触点，同时可满足信号指示及远传等要求。1.2.4 防振性极强，并可任意安装。1.2.5 具有多种壳体形式及端子接线，可完全替代DX—8、8G系列、DXM—2A系列信号继电器，且线圈动作参数与之基本对应（详见表1，表2）。1.2.6 此继电器可随意接入LED光字牌或白炽灯式的光字牌。1.2.7 动作指示信号鲜明，寿命长。1.2.8 具有宽电流动作范围的规格，以便用户减少储备。1.2.9 从原理上分为电保持及磁保持两种，以便用户选择。1.3 型号含义dzsc/19/3160/19316069.jpg 2、主要技术要求2.1 额定值2.1.1 电压型额定工作电压；220，110，48，24，12V2.1...
