JL-8、10W、20W、30W系列电流继电器
| 价 格： | 面议 | |
| 应用范围： | 电流 | |
| 品牌/商标： | 苏继电气 | |
| 产品系列： | JL-8、10W、20W、30W系列 | |
| 型号/规格： | JL-8、10W、20W、30W | |
| 触点形式： | 可选 | |
| 直流电阻： | 可选（Ω） | |
| 吸合电流： | 可选（A） | |
| 释放电流： | 可选（A） |
JL-8、10W、20W、30W、150系列电流继电器
1概述
JL-8、10W、20W、30W系列电流继电器（以下简称产品）适用于电机，变压器和输电线路的过负荷和短路保护线路中，作为起动元件。
该产品采用集成电路原理构成，它克服了原来电磁型电流继电器触点易抖动，工作时噪音大，动作值、返回系数难调整及运输后动作值易变等缺点，可代替DL-30、DL-20C、DL-10、DL-7电磁型电流继电器。它的性能优越于该类电流继电器，不需要有专门的直流辅助电源来作为继电器的工作电源，方便了用户，同时又节约直流电源的维护开支。
该产品的体积小，功耗低，可靠性高，抗干扰能力强，具有良好的抗振性，并可节约大量原材料，减少工作量，大大降低了劳动强度。该产品的推广使用具有重大的经济效益和社会效益。
2主要功能及特点
2.1 具有动作指示信号；
2.2具有电源监视信号；
2.3过电流动作；
2.4采用数字式拨轮开关来整定定值。
3.技术参数
3.1 额定参数及规格
3.1.1额定电流(交流)：0.5A（5A）、1A（10A）、2A（15A）
3.1.2额定频率；50Hz。
3.1.3 型号及产品结构代号,见《附录》
序号 | 型 号 | 结构代号 | 替代型号 |
1 | JL-3□W | A11K、A11H、A11Q | DY-30、JY-30 |
2 | JL-2□W | JK-1壳体 | DY-20C、JY-20 |
3 | JL-1□W | H02A、H02B | DJ-100、JY-10 |
4 | JL-15□/1 | A11K、A11H、A11Q | DY-30、JY-30 |
5 | JL-15□/2 | JK-1壳体 | DY-20C、JY-20 |
6 | JL8-1□ | H02A、H02B | DJ-100、JY-10 |
7 | JL8-2□ | JK-1壳体 | DY-20C、JY-20 |
8 | JL8-3□ | A11K、A11H、A11Q | DY-30、JY-30 |
3.1.4产品规格
型 号 | 整定电流 | 额定电流 | 长期允许电流 | 电流整定范围 | 动作电流范围 |
JL-□□W□/A | 5A | 5A | 5A | 0.5A～5A | 0.5A～5A |
JL-□□W□/B | 20A | 10A | 12A | 2A～10A | 2A～20A |
JL-□□W□/C | 100A | 20A | 15A | 5A～100A | 5A～100A |
型 号 | 整定电流 | 额定电流 | 长期允许电流 | 电流整定范围 | 动作电流范围 |
JL8-□□A | 5A | 5A | 5A | 0.5A～5A | 0.5A～5A |
JL8-□□B | 20A | 12A | 12A | 2A～20A | 2A～20A |
JL8-□□C | 100A | 15A | 15A | 2A～100A | 5A～100A |
型号 | 整定电流(A) | 额定电流(A) | 电流整定范围(A) | ||
并联 | 串联 | 并联 | 串联 | ||
JL-150 | 0.99 | 1 | 0.5 | 0.2～0.99 | 0.1～0.49 |
1.99 | 2 | 1 | 1～1.99 | 0.5～0.99 | |
19.9 | 20 | 10 | 5～19.9 | 2.5～9.99 | |
100 | 30 | 15 | 40～100 | 20～50 | |
199.8 | 40 | 20 | 100～199.8 | 50～99.9 | |
3.2动作电流：在基准条件下，产品的最小动作电流应等于动作电流整定值，其平均误差不超过±5%（用户可根据实际需要，微调继电器中电位器，可实现对所需要的整定点无误差整定）；一致性误差不超过3%。
动作电流的平均误差= ×100%
3.3返回系数：产品的返回系数不小于0.9。
3.4功率消耗
系列型号 | 额定电流 | 功率消耗（VA） |
JL-□□ | 5 A | 在额定电流下，线圈串联时功耗不大于1。 |
10A | ||
15A | 在电流为5A下，线圈并联功耗不大于0.8。 | |
注：为了减轻CT的负担，当整定电流在串并联整定值重叠区（例如：串联整定范围为2.5A～10A，并联整定范围为5A～20A，则重叠区为5A～10A）时，建议用户尽量采用并联运行的方式。 | ||
注: □为触点代号详见端子图。
3.5触点性能
在电压不大于250V，电流不大于2A，功率因数为0.4±0.1的交流回路中，产品输出触点的断开容量为150VA。
在电压不大于250V，电流不大于2A，时间常数为5ms±0.75ms的直流有感负荷中电路中，产品输出触点的断开容量为30W。
输出触点电路在上述规定的负荷条件下，产品应可靠动作与返回5×104次。
更详细内容见本公司网站：www.sujidq.com
"- 所属城市：江苏
- [联系时请说明来自维库仪器仪表网]
- 联系人： 邹浩群
- 电话：
- 传真：
- 手机：
- QQ ：

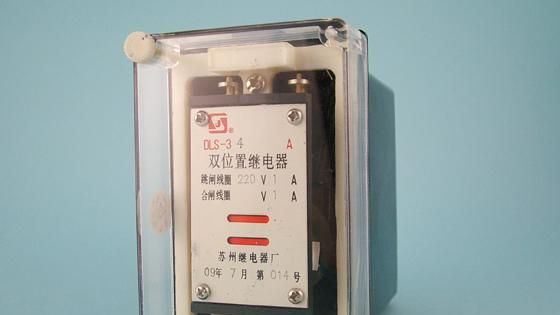

DLS-30A 系列双位置继电器
