JL-50AK.JL-50BK.JL-50CK.JL-50BK.JL-50FK.JL-50...

价 格: 面议
品牌:天京电气
产品系列:JL-50AK.JL-50BK.JL-50CK.JL-50BK.JL-50FK.JL-50EK.电流继电器
触点负载:中功率
触点切换电流:5
触点切换电压:500
触点形式:一开一闭
额定电流:5
额定电压:AC/DC100-240
防护特征:防尘罩式
型号:JL-50AK.JL-50BK.JL-50CK.JL-50BK.JL-50FK.JL-50EK.电流继电器
应用范围:电流
释放电流:9.8
吸合电流:10
电流性质:交流

dzsc/19/3077/19307789.jpg
0577-62771219.62739122.62739033  13736373830  QQ1145041984

JL-50K型抗饱和电流继电器(以下简称继电器)用于发电机、变压器及输电线路的过负荷和短路的继电保护线路中(与常规电流继电器相同),作为启动元件。本继电器在电力系统CT饱和后仍能正确动作。
继电器的主要特点
? 抗CT饱和,本继电器是针对电力系统故障后,CT饱和可能引起电流继电器抖动和拒动而设计的。
? 主回路由集成电路构成,具有很高的准确性和返回系数,且功耗小,整定范围宽。
? 采用拨码开关进行整定,直观方便。
? 具有很强的抗干扰能力和可靠性。
? 该继电器是电磁式电流继电器的更新换代产品。可以代替DL-20C型、DL-30型、DL-10型电流继电
器。
? 安装形式:凸出式与嵌入式安装。
型号含义
dzsc/19/3077/19307789.jpg
技术数据
继电器的型号及技术数据列于表1中
表1
dzsc/19/3077/19307789.jpg
整定值误差<±6%
动作值一致性<5%
返回系数:0.9~0.95
在标称极限温度下:动作电流的变差<±5%
动作时间: 1.5倍整定值的动作时间<40ms
功率消耗:交流回路功耗1VA(在额定电流5A时)
直流回路功耗在220V时动作前<3W,动作后<5W
110V时动作前<3W,动作后<4W。
触点容量:
(1)电压不大于250V,电流不大于2A,时间常数为5±0.75ms的直流有感负荷电路中,断开容量为30W,继电器可靠动作500次。
(2)出口小中间继电器,采用性能好的进口继电器,输出二组触点并联运行,以提高触点闭合的可靠性。
分断功率50W。

新老继电器代换表
dzsc/19/3077/19307789.jpg
继电器的外形尺寸及安装尺寸
凸出插拔式
dzsc/19/3077/19307789.jpg
dzsc/19/3077/19307789.jpg
嵌入式见
dzsc/19/3077/19307789.jpg
dzsc/19/3077/19307789.jpg
凸出式见
dzsc/19/3077/19307789.jpg
dzsc/19/3077/19307789.jpg
接线端子图见下图(背视)
dzsc/19/3077/19307789.jpg

乐清市天京继电器有限公司
公司信息未核实
  • 所属城市:浙江
  • [联系时请说明来自维库仪器仪表网]
  • 联系人: 李勇法
  • 电话:
  • 传真:
  • 手机:
  • QQ :
公司相关产品

XZJ-01.XZJ-02.XZJ-03.XZJ-04.XZJ-05.双位置双线圈继电器

信息内容:

0577-62771219.62739122.62739033 QQ1145041984DC220V/DC110V/DC24V,用于电力系统继电保护及各种自动化装置制、换接电路及单项工程的配套设计。XZJ-01:置继电器,4对接点输出。XZJ-02:继电器,4对接点输出。〔具TBJ功能)XZJ-04:双位置双线圈继电器,4对接点输出。XZJ-05:单位置双线圈继电器,双回路,每路2对接点。dzsc/19/3083/19308355.jpg"

详细内容>>

DL-21C.DL-22C.DL-23C.DL-24C.电流继电器

信息内容:

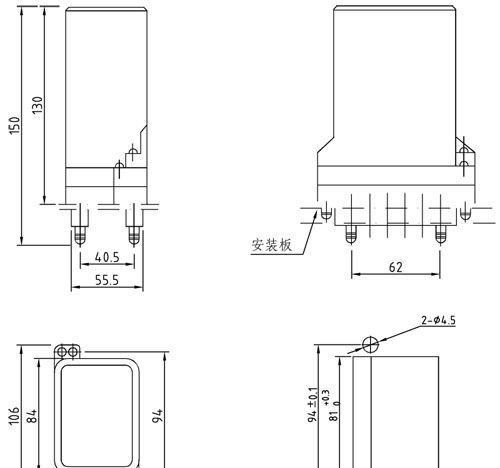

dzsc/19/3231/19323179.jpg0577-62771219.62739122.62739033 13736373830 QQ11450419840577-62771219.62739122.62739033 13736373830 QQ1145041984DL—20C系列电流继电器用于发电机、变压器及输配电线路的过负荷和短路的继电保护中,作为启动元件。[技术数据] 继电器的触点形式如表1所示:表1型 号触点形式动 合动 断DL—21C1 DL—22C 1DL—23C11DL—24C2 DL—25C 2 继电器的技术数据见表2表2 dzsc/19/3231/19323179.jpg 继电器刻度极限误差:不大于±6% 动作时间 继电器的动作时间为在1.1倍整定值时,动作时间不大于0.12S;在2倍整定值时,动作时间不大于0.04S。 触点性能 继电器的触点应能断开电压不超过250V及电流不超过2A容量为50W的有感负荷(时间常数为5±0.75ms)的直流电路或容量为250VA(功率因数为0.4±0.1)的交流电路。[端子接线图] (背视) dzsc/19/3231/19323179.jpgdzsc/19/3231/19323179.jpg[外形及安装尺寸图]dzsc/19/3231/19323179.jpg "
