上海永上MZS1A-45H三相交流制动电磁铁
| 价 格： | 面议 | |
| 型号/规格： | MZS1A-45H | |
| 电流特性： | 交流 | |
| 用途： | 制动电磁铁 | |
| 品牌/商标： | 上海永上 | |
| 种类： | 制动电磁铁 | |
| 加工定制： | 否 |
MZS1系列
交流三相制动电磁铁
- 适用范围
MZS1系列制动电磁铁是操动制动器做机械运动。通常与闸瓦制动器配合作为驱动装置，在电气传动装置中用作电动机的机械制动，以达到准确与迅速停车的目的。
- 型号含义
M—电磁铁
Z— 制动
S— 三相
1—设计序号
□—牵引力（1/10牛顿）
H—带缓冲装置
- 主要结构
MZS1系列制动电磁铁由衔铁、线圈、铁芯、牵引杆等组成，其外壳用钢板焊接而成，为提高机械寿命，大型的制动电磁铁MZS1-25H、45H、80H均具有缓冲装置。
其工作原理是当线圈通电后，衔铁向上运动并提升牵引杆，借牵引杆来操作机械制动装置，当线圈断电后，衔铁受自身和牵引杆的重量作用而释放，随带的空气阻尼式缓冲装置可以根据传动要求来调整刹车制动时间，线圈为三组。
- 主要技术参数
dzsc/19/3077/19307745.jpg

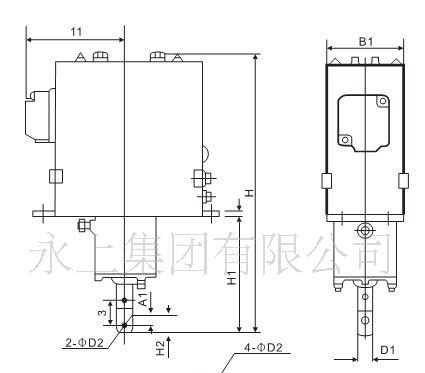

- 安装尺寸
dzsc/19/3077/19307745.jpg
- 尺寸
- 所属城市：上海
- [联系时请说明来自维库仪器仪表网]
- 联系人： 杨胜华
- 电话：
- 传真：
- 手机：
- QQ ：

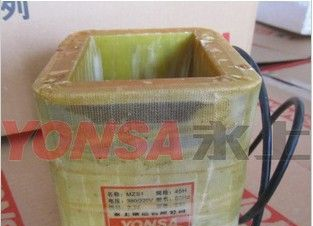

MZS1A-45H三相制动电磁铁线圈
