【价格优惠，品质保证】国产过流继电器 JGL-11/15,JGL-11/16(图)
| 价 格： | 面议 | |
| 应用范围： | 电流 | |
| 品牌： | ARC/阿城 | |
| 型号： | JGL-11/15,JGL-11/16,JGL-21/15,JGL-21/16 | |
| 产品系列： | 静态反时限过流继电器 | |
| 触点负载： | 大功率 | |
| 触点切换电流： | ENJO | |
| 触点切换电压： | ETHN | |
| 触点形式： | 常开型 | |
| 额定电流： | VHF | |
| 额定电压： | DC220 | |
| 防护特征： | 密封式 | |
| 线圈电源： | SA | |
| 线圈功率： | JLJ | |
| 释放电流： | 5（A） | |
| 吸合电流： | 5（A） | |
| 电流性质： | 直流 |
dzsc/19/3076/19307618.jpg
dzsc/19/3076/19307618.jpg
dzsc/19/3076/19307618.jpg

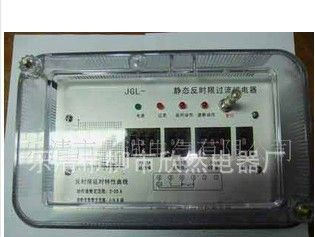

1、概述
JGL系列静态反时限过流继电器，该继电器应用于电机变压器等设备以及输配电系统的继电保护回路中，尤其适用于无直流设备的厂站，当主设备或输配电系统出现过负荷和短路故障时，该继电器能按预定的时限可靠动作，切除故障部分，同时满足了电力部压缩时间级差反措要求，该继电器具有以下特点：
1、无需直流辅助电源；
2、完全采用拨盘开关进行整定，方便直观；
3、具有很强的抗干扰能力；
4、不存在原电磁型过流继电器的机械部分发卡现象；
5、JGL系列可方便替代GL-1l，GL-12，GL-15电磁过流继电器，还可以替代过去DL-10，DL-20，DL-30系列电流继电器。
2、主要技术参数 1、过电流整定范围：2-20A，级差为0.1A。
|
反时限延时特性表(S)
1 | 0.357 | 0.216 | 0.143 | 0.102 | 0.081 | 0.066 | 0.051 | 0.047 | 0.044 | 0.042 | 0.037 |
5 | 4.52 | 2.85 | .64 | 1.10 | 0.866 | 0.583 | 0.503 | 0.454 | 0.410 | 0.367 | 0.330 |
10 | 10.03 | 6.23 | 3.52 | 2.35 | 1.80 | 1.23 | 1.07 | 0.971 | 0.863 | 0.760 | 0.682 |
15 | 15.3 | 9.53 | 5.40 | 3.63 | 2.74 | 1.89 | 1.63 | 1.48 | 1.33 | 1.15 | 1.05 |
20 | 20.7 | 12.8 | 7.35 | 4.89 | 3.70 | 2.56 | 2.19 | 2.00 | 1.82 | 1.55 | 1.40 |
25 | 26.4 | 16.3 | 9.27 | 6.22 | 4.65 | 3.22 | 2.79 | 2.53 | 2.29 | 1.94 | 1.78 |
30 | 31.7 | 19.7 | 11.2 | 7.58 | 5.75 | 3.89 | 3.43 | 3.04 | 2.68 | 2.41 | 2.21 |
35 | 36.9 | 23.2 | 13.0 | 8.85 | 6.52 | 4.55 | 4.00 | 3.53 | 3.09 | 2.85 | 2.58 |
40 | 42.2 | 26.4 | 15.0 | 10.2 | 7.69 | 5.21 | 4.60 | 4.07 | 3.51 | 3.28 | 2.95 |
45 | 47.7 | 29.6 | 16.9 | 11.4 | 8.65 | 5.92 | 5.21 | 4.57 | 3.99 | 3.70 | 3.38 |
50 | 52.2 | 33.2 | 18.9 | 12.5 | 9.51 | 6.65 | 5.76 | 5.08 | 4.46 | 4.14 | 3.69 |
60 | 63.7 | 40.0 | 22.8 | 15.2 | 11.4 | 8.04 | 6.92 | 6.07 | 5.38 | 4.86 | 4.45 |
70 | 74.9 | 46.9 | 26.7 | 17.8 | 13.1 | 9.41 | 8.05 | 7.18 | 6.29 | 5.48 | 5.20 |
80 | 85.7 | 53.6 | 30.5 | 20.5 | 15.1 | 10.7 | 9.22 | 8.23 | 7.25 | 6.62 | 6.05 |
90 | 96.6 | 60.6 | 34.1 | 23.3 | 17.3 | 12.1 | 10.4 | 9.31 | 8.20 | 7.45 | 6.79 |
100 | 105.3 | 66.8 | 38.2 | 26.1 | 19.5 | 13.4 | 11.7 | 10.3 | 9.11 | 8.30 | 7.54 |
拔码t/I/IS | 1.5 | 2 | 3 | 4 | 5 | 7 | 8 | 9 | 10 | 11 | 12 |
2、曲线计算公式：T＝K·Ts[(I Is/1001)Is/I]/cos arcsin(Is/I)
T: 动作时间；Ts:拔码设定值；Is：整定电流值；I：输入电流值；
K：电路系数0.908
