供应磁簧连杆浮球液位开关

价格：		11.00
型号/规格：		JA-YWK120
品牌/商标：		捷奥

详细介绍
企业详情

应用领域：主要适用主要应用于废水/净水处理、造船、发电机设备、石油化学、食品、电子、染整、化学、橡胶及塑胶、油压机械、化学制药等行业液位高度控制

一、概述

把一个或多个磁簧开关固定在密闭的非导磁的导管内，当内部中空且固定有环形磁钢的浮球在液体浮力的作用下，沿导管接近磁簧开关时，磁簧开关在磁力的作用下改变原先的触电状态，原先是断开状态的触点会闭合（ON）；反之，原先是闭合状态的触点就会断开（OFF），从而输出一个或多个开（ON）或关（OFF）的信号，供报警提示或远程控制使用。

下图是两种触点形式的接线图示：

常开触点常闭触点

下图为本系列开关的结构示意图，其中：

①.非导磁的导管

②.卡箍

③.磁簧开关

④.环形磁铁

⑤.浮球

二、产品特点

Ø 全部采用俄罗斯工厂生产的磁簧开关，接点寿命可高达10⁷次；

Ø 其原理简单，性能稳定可靠工作寿命长；

Ø 220VAC，24VDC电路均可使用；

Ø 磁簧开关及导线与被测介质完全隔离，高温高压下亦能可靠使用；

Ø 体积轻巧（小巧型），可根据需要简单，方便地实现多点，远程控制；

Ø 多种材质：SUS304,SUS316,PP等,多种过程连接方式,可满足各种环境的不同需求。

三、应用领域

主要应用于废水/净水处理、造船、发电机设备、石油化学、食品、电子、染整、化学、橡胶及塑胶、油压机械、化学制药等行业。

四、技术参数

压力	20 bar
介质温度	250℃
介质密度	≥0.75g/cm3
输出	开关量输出，常开/常闭可选触点容量:24VDC，0.5A SPDT或220VAC, 0.5A SPDT
防护等级	IP65
表体材料	SUS304，SUS316，PP多种可选
过程连接	螺纹连接或法兰连接可选

五、选型表

选型					说明
JA-YWK120─	□	/□	/□	/□	说明
接线盒形式	X				小巧型
	B				标准型
	F				防爆型
	N				无接线盒
动作点个数		1			1个
		2			2个
		3			3个
		4			4个
		***			客户自选
过程连接方式			F		法兰
过程连接方式			G		螺纹（小巧型连接均为M10螺纹连接）
总长L				-XXXX	总的插入深度，四位数字表示，单位：mm

备注：请详细写明具体的过程连接方式，尺寸及动作点位置。

选型举例：JA-YWK120-B2S-0500

说明：JA-YWK120系列连杆浮球液位开关，接线盒为标准型，浮球规格为SS304圆柱形，∮45x45x∮15，2个动作点，G1/2螺纹连接，总长L=500mm，L1=150mm（NC） L2=300mm(NO)。（其中浮球规格，具体连接尺寸，动作点位置以及触点状态均为客户指定）

天津市捷奥仪表有限公司

公司信息未核实

所属城市：天津天津市
[联系时请说明来自维库仪器仪表网]
联系人： 刘秀琴
电话：022-58036526
传真：022-84763018
手机：15522329297
QQ ：

公司相关产品

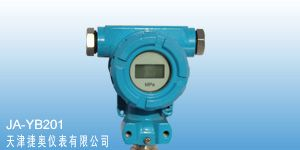

供应工业防爆高精度扩散硅耐腐蚀压力变送器
