自力式减压阀是采用控制阀体内的启闭件的开度来调节介质的流量,将介质的压力降低,同时借助阀后压力的作用调节启闭件的开度,使阀后压力保持在一定范围内,在进口压力不断变化的情况下,保持出口压力在设定的范围内,保护其后的生活生产器具。大流量的20%到80%。正常为等比型或者具有等比特性。这些类型的阀门本身具有比例控制所要求的流量特性及流量范围。
自力式减压阀 应用
广泛应用于石油、化工、电站、轻工、印染工业部门自控系统中各种设备气体、液体及蒸汽介质的减速压、稳压(用于阀后压力调节)泄压、稳压(用于阀前压力调节)的自动控制。根据用户不同的工况条件可选用不同的阀芯结构型式以及不同执行机构,以达到的控制效果。
自力式减压阀 产品型号:
类别 |
型号 |
类别 |
型号 |
单座压闭型 |
ZZYP-16~64B |
单座压闭型 |
ZZYP-16~64K |
双座压闭型 |
ZZYN-16~64B |
双座压闭型 |
ZZYN-16~64K |
套筒压闭型 |
ZZYM-16~64B |
套筒压闭型 |
ZZYM-16~64K |
自力式减压阀技术参数:
公称通径DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|||
阀座直径DN(mm) |
10 |
12 |
15 |
20 |
||||||||||
额定流量系数Kv |
1.8 |
2.4 |
4.4 |
4 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
允许压差(MPa) |
2.5 |
2.0 |
1.6 |
1.0 |
||||||||||
公称压力(MPa) |
1.6 4.0 6.4 |
|||||||||||||
固有流量特性 |
快开 |
|||||||||||||
保证调压阀正常工作 |
0.05 |
|||||||||||||
压力分段范围(KPa) |
15~50 40~80 60~100 80~140 120~80 |
|||||||||||||
工作温度℃ |
液体≤140;气体≤80;配冷凝器和散热片≤350 |
|||||||||||||
适合介质 |
气体、蒸汽、低粘度液体 |
|||||||||||||
法兰尺寸、型式 |
PN10、16、40GB9113-88、PN64JB/T7-94;PN10,16凸式,PN40,64凸式 |
|||||||||||||
结构长度 |
按GB12221-89标准 |
|||||||||||||
执行机构信号接口 |
内螺纹M16×1.5 |
注:压力分段范围可根据用户要求进行设计。
自力式减压阀 性能指标:
控制精度% |
±8 |
|||||||||||
允许泄 |
硬密封(L/H) |
单座(Ⅳ级):≤10-4阀额定容量:双座、套筒(Ⅱ级)、≤5×10-3×阀额定容量 |
||||||||||
软密封(ml/min) |
DN(mm) |
|||||||||||
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||
0.15 |
0.3 |
0.45 |
0.6 |
0.9 |
1.7 |
4.0 |
6.75 |
自力式压力调节阀可配附件
冷凝器(用于介质为蒸汽的场合)、散热片等
自力式减压阀外形尺寸及重量:
公称通径(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||
L |
PN16、40 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
|
PN64 |
230 |
230 |
260 |
260 |
300 |
340 |
380 |
430 |
500 |
550 |
650 |
||
B |
233 |
332 |
373 |
522 |
673 |
980 |
1200 |
||||||
H |
压 |
15~140 |
475 |
520 |
540 |
710 |
780 |
840 |
880 |
915 |
|||
120~300 |
455 |
500 |
520 |
690 |
760 |
800 |
870 |
880 |
|||||
280~500 |
450 |
490 |
510 |
680 |
750 |
790 |
860 |
870 |
|||||
480~1000 |
445 |
480 |
670 |
740 |
780 |
850 |
860 |
||||||
600~1500 |
445 |
570 |
600 |
820 |
890 |
950 |
950 |
1000 |
|||||
1000~2500 |
445 |
570 |
600 |
820 |
890 |
950 |
950 |
1000 |
|||||
A |
压 |
15~140 |
φ282 |
φ308 |
|||||||||
120~300 |
φ232 |
||||||||||||
280~1000 |
φ196 |
φ196 |
φ282 |
||||||||||
600~2500 |
φ85 |
φ96 |
|||||||||||
大约重量(Kg) |
26 |
37 |
42 |
72 |
90 |
114 |
130 |
144 |
180 |
订货须知:
一、① 自力式减压阀 产品名称与型号②口径③自力式减压阀是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的 自力式减压阀 型号,请自力式减压阀 型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门公司专家为您审核把关。产品所属ZZYP自力式减压阀系列,感谢您访问我们申弘阀门的网站如有任何 疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。如需要了解更多其它减压阀类产品的信息可以点击减压阀查看。
一、YZ11X直接作用薄膜式支管减压阀 用途 : 上海申弘阀门生产的水用减压阀主要用于各种建筑给水系统、消防系统、中央空调系统、采暖系统等。它用于支管减压,可使供水压力分配更加均衡,避免部分供水超压,优化高层建筑给水分区。它可代替分区调频变速水泵,在消防给水系统上可代替分区水泵,用于家用给水系统,可保护所有的水龙头和其它水器具。 减压阀操作须知 警告 (1)不许用裸手直接接触阀体,否则可能造成烫伤。 注意 (1)在操作前,应首先关闭减压阀前截断阀,并利用旁路去除全部异物和铁锈,否则可能造成减压阀故障,无法正常工作。 (2) 通过旁路管线的二次侧压力必须低于设定压力。否则由于通过旁路管线的二次侧压力高于设定压力,引起安全阀起跳。 (3) 当调整压力时,慢慢地轻动调整螺丝,不当的调整操作可能行成水击或砰砰作响声等,对减压阀或其他设备造成损坏。 (4) 管线中的凝结水要完全排除,当长时间不用时,应关闭减压阀前后的截止阀。(管路中产生的铁锈可能造成故障) (5) 对于带手柄的型号,确实需要进行手动操作时,应首先按下手柄,再进行转动调整;此时,不可用力过大或转动过快,以免损坏手柄。 减压阀...

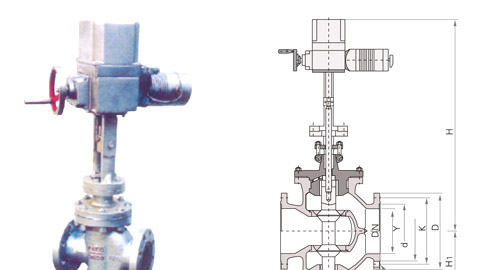

【Y945H/Y电动双阀座蒸汽减压阀】用途 主要由阀体、阀座、阀瓣等零件组成,采用双阀座、双锥体阀瓣的结构。减压阀采用压力平衡式阀瓣、通过阀瓣升降调节压力可配用ZKZ—BC型或其它型直行程电动执行器实现遥控和自动控制。电动蒸汽减压阀该产品减压比用到0.6较为合适。减压阀该产品主要用于蒸汽管路,调节压力。广泛应用在热电联产、轻纺、印染、石化、制糖等行业。减压阀( reducing valve)是采用控制阀体内的启闭件的开度来调节介质的流量,将介质的压力降低,同时借助阀后压力的作用调节启闭件的开度,使阀后压力保持在一定范围内,在进口压力不断变化的情况下,保持出口压力在设定的范围内,保护其后的生活生产器具。 气体减压阀是气动调节阀的一个必备配件,主要作用是将气源的压力减压并稳定到一个定值,以便于调节阀能够获得稳定的气源动力用于调节控制。 按结构形式可分为膜片式、弹簧薄膜式、活塞式、杠杆式和波纹管式;按阀座数目可人为单座式和双座式;按阀瓣的位置不同可分为正作用式和反作用式。 减压阀的注意事项 1)2)使用减压阀时,严禁乱拧乱动、自行拆卸。否则减压阀的严密性能和降压性能都会遭到破坏。这不但影响正常供气,而且...
