零件名称 | 零件材料 |
阀体阀盖底盖 | WCB/FCB* |
阀座阀盘 | 2Cr13/304* |
缸套 | 2Cr13/25(镀硬铬)/304* |
活塞 | 2Cr13/铜合金/铜合金* |
活塞环 | 合金铸铁/对位聚苯* |
导阀座导阀杆 | 2Cr13/304* |
膜片 | 1Cr18Ni9Ti |
主阀导阀弹簧 | 50CrVA |
调节弹簧 | 60Si2Mn |
密封垫(X/F型号) | 橡胶/聚四氟乙稀 |
导阀体导阀盖 | 25/304* |
【可调式减压阀】外形尺寸(PN1.6-4.0)
公称通径DN | 外形尺寸 | |||
L | H | Hl | ||
1.6/2.5MPa | 4.0MPa | |||
15 | 160 | 180 | 290 | 90 |
20 | 160 | 180 | 300 | 98 |
25 | 180 | 200 | 300 | 110 |
32 | 200 | 220 | 300 | 110 |
40 | 220 | 240 | 320 | 125 |
50 | 250 | 270 | 320 | 125 |
65 | 280 | 300 | 325 | 130 |
80 | 310 | 330 | 365 | 160 |
100 | 350 | 380 | 365 | 170 |
125 | 400 | 450 | 475 | 200 |
150 | 450 | 500 | 475 | 210 |
200 | 500 | 550 | 515 | 240 |
250 | 650 | 560 | 290 | |
300 | 800 | 705 | 335 | |
350 | 850 | 745 | 375 | |
400 | 900 | 780 | 405 | |
450 | 900 | 730 | 455 | |
500 | 950 | 835 | 465 |
【可调式减压阀】外形尺寸(PN6.4-16.0)
公称通径DN | 外形尺寸 | |||
L | H | Hl | ||
6.4MPa | 10.0/16.0MPa | |||
15 | 180 | 180 | 300 | 100 |
20 | 180 | 200 | 310 | 105 |
25 | 200 | 220 | 31 | 120 |
32 | 220 | 230 | 310 | 120 |
40 | 240 | 240 | 335 | 135 |
50 | 270 | 300 | 335 | 135 |
65 | 300 | 340 | 340 | 140 |
80 | 330 | 360 | 380 | 170 |
100 | 380 | 380 | 185 | |
125 | 450 | 490 | 215 | |
150 | 500 | 490 | 225 | |
200 | 550 | 535 | 260 | |
250 | 650 | 580 | 310 | |
300 | 800 | 725 | 355 | |
350 | 850 | 765 | 395 | |
400 | 900 | 800 | 435 | |
500 | 950 | 855 | 495 |
【可调式减压阀】压力调整步骤
按照以下步骤慢慢转动调节螺丝,即可完成设定。不当的调整操作可能形成水击或砰砰作响声等,可能对减压阀或其他设备造成损坏。
(1)关闭减压阀前后截断阀,在保证安全阀不起跳的情况下,开启旁路管线截断阀并保持足够的时间,以完成利用流通介质对管道中的异物或锈层的吹扫去除。吹扫完成后,关闭旁路管线截断阀。
(2)缓慢打开安装在减压阀前的截断阀,并调整减压阀后截断阀的开启度,保持管道有小流量通过。
(3)松锁紧螺母,缓慢转动调整螺丝,并观察阀后的压力表,直到要求的设定植为止(顺时针转动压力上升,逆时针转动压力下降)。对于带手柄的型号,由于正常状态下,手柄处于自锁位置,因此调整压力时,应首先按下手柄,松开自锁,再缓慢转动调整螺丝,并观察阀后最近的压力表,直到要求的设定植为止(顺时针转动手柄时,阀后压力上升;逆时针转动手柄时,阀后压力下降。
(4)缓慢打开减压阀后截断阀,并按照步骤(3)进一步调整阀后压力,直到要求的设定植为止。
(5)完成调整后,拧紧锁紧螺母。对于带手柄的型号,拉出手柄,利用内部装置锁紧;如果手柄没有锁紧,左右转动手柄,即可完成自锁动作。
【AD型支管减压阀】作用 支管式减压阀产本系列减压阀是直接作用式薄膜弹簧减压阀,是在吸取了国外同类产品优点的基础上设计制造的。主要由膜片、磴形阀瓣、调节弹簧等零件组成。利用膜片传感下游压力变化驱动阀瓣,改变和控制阀门开度实现减压稳压功能。由调定调节弹簧压力设定出口压力值。 减压阀 选用标准: 减压阀是通过改变节流面积,使流速及流体的动能改变,造成不同的压力损失,从而达到减压的目的,并依靠介质本身的能量控制与调节系统的调节,使阀后压力的波动与弹簧力相平衡,使阀后压力在一定的误差范围内保持恒定的自动阀门。 1、在给定的弹簧压力级范围内,使出口压力在值与最小值之间能连续调整,不得有 卡阻和异常振动; 2、对于软密封的减压阀,在规定的时间内不得有渗漏;对于金属密封的减压阀,其渗漏 量应不大于流量的0.5%; 3、出口流量变化时,直接作用式的出口压力偏差值不大于20%,先导式不大于 10%; 4、进口压力变化时,直接作用式的出口压力偏差不大于 10%,先导式的不大于5%; 5、通常,减压阀的阀后压力应小于阀前压力的 0.5 倍; 6、减压阀的应用范围...

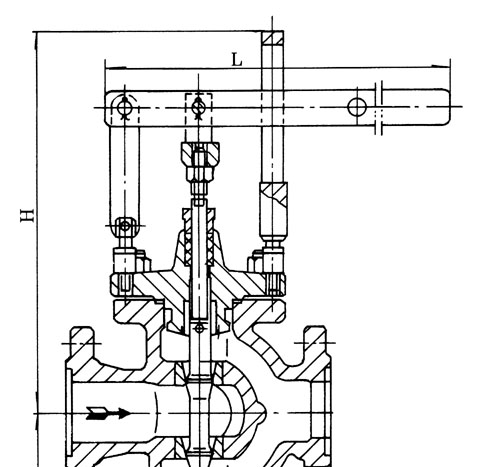

【Y45H/Y杠杆式蒸汽减压阀】作用 Y45H/Y杠杆式蒸汽减压阀是流量系数即:CV值(中国工业称为:KV值)是阀门、调节阀等工业阀门的重要工艺参数和技术指标。 正确计算和选择CV值是保障管道流量控制系统正常工作的重要步骤。 流量系数(CV值)释义: 是指单位时间内、在测试条件中管道保持恒定的压力,管道介质流经阀门的体积流量,或是质量流量。即阀门的流通能力。阀门的CV值须通过测试和计算确定。 流量系数与阀门开度: 阀门/调节阀流量系数(CV值)与开度是两个不同的概念,CV值名称起源于西方的工业流程控制领域对于阀门流量系数的定义。在中国通常称为:KV值,KV表示的是阀门的流通能力,其定义是:当调节阀全开时,阀门前、后两端的压差ΔP为100KPa,流体重度r为1gf/cm3(即常温水)时,每小时流经调节阀的流量数,以m3/h或t/h计。 (例如一台Kv=50的调节阀,则表示当阀两端压差为100KPa时,每小时的水量为50m3/h。) 阀门开度是指阀门在调节的时候,阀芯(或阀板)改变流道节流面积时阀芯(或阀板)运动的位置,同城用百分比表示,关闭状态为0%,全开为100%。 流量系数的单位换算: Kv与Cv值的换算 国外,流量系数常...
