亚比兰代理 福建虹润 NHR-5200双回路数显表 报价
| 价 格： | 面议 | |
| 型号/规格： | NHR-5200B-27/27-0/X/2/X/X-A | |
| 品牌/商标： | 福建虹润 |
NHR-5200A-14/14-X/X NHR-5200B-14/14-X/X NHR-5200C-14/14-X/X NHR-5200D-14/14-X/X

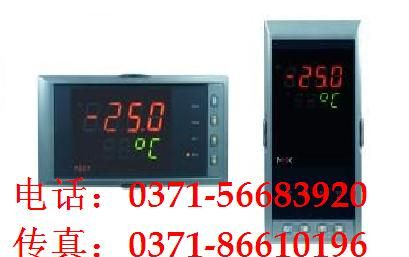

仪表面板| dzsc/19/2996/19299668.jpg | dzsc/19/2996/19299668.jpg | dzsc/19/2996/19299668.jpg | dzsc/19/2996/19299668.jpg | dzsc/19/2996/19299668.jpg |
| 160*80mm(A型) | 80*160mm(B型) | 96*96mm(C型) | 96*48mm(D型) | 48*96mm(E型) |
| dzsc/19/2996/19299668.jpg | dzsc/19/2996/19299668.jpg | dzsc/19/2996/19299668.jpg | dzsc/19/2996/19299668.jpg | |
| 160*80mm(K型) | 80*160mm(L型) | 72*72mm(F型) | ||
|

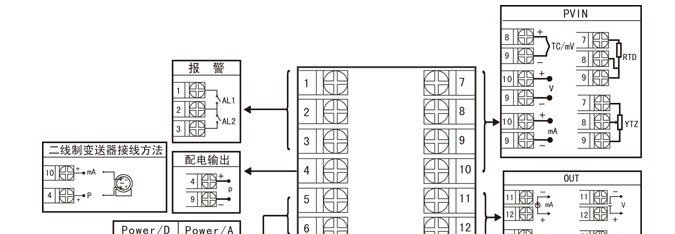

规格尺寸为A、B、C、D、E、K、L型接线图 注：横竖式仪表后盖接线端子方向不一样，见示意图1。 |
dzsc/19/2996/19299668.gif 图一 |
规格尺寸为F型接线图 注：上述接线图中在同一组端子标有不同功能的,只能选择其中一种功能。如RS485和RS232在同一组接线端子上，只能选择一种。 dzsc/19/2996/19299668.gif 仪表选型NHR-5200□-□/□-□/□/□/□/□( )-□-( )
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩
| ①规格尺寸 | ②路输入分度号/③第二路输入分度号 | ||
| 代码 | 宽*高*深 | 代码 | 分度号（测量范围） |
|
A B C D E F K L |
160*80*110mm（横式） 80*160*110mm（竖式） 96*96*110mm（方式） 96*48*110mm（横式） 48*96*110mm（竖式） 72*72*110mm（方式） 160*80*110mm（横式/光柱） 80*160*110mm（竖式/光柱） |
00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 55 56 |
热电偶B(400～1800℃) 热电偶S(0～1600℃) 热电偶K(0～1300℃) 热电偶E分度(0～1000℃) 热电偶T分度(-200.0～400.0℃) 热电偶J分度(0～1200℃) 热电偶R分度(0～1600℃) 热电偶N分度(0～1300℃) 热电偶F2分度(700～2000℃) 热电偶Wre3-25分度(0～2300℃) 热电偶Wre5-26分度(0～2300℃) 热电阻CU50(-50.0～150.0℃) 热电阻CU53(-50.0～150.0℃) 热电阻CU100(-50.0～150.0℃) 热电阻PT100(-200.0～650.0℃) 热电阻BA1(-200.0.0～600.0℃) 热电阻BA2（-200.0～600.0℃） 线性电阻0～400Ω(-1999～9999) 远传电阻0-350Ω (-1999～9999) 远传电阻30-350Ω (-1999～9999) 0～20mV (-1999～9999) 0～40mV (-1999～9999) 0～100mV (-1999～9999) -20～20mV (-1999～9999) -100～100mV (-1999～9999) 0～20mA (-1999～9999) 0～10mA (-1999～9999) 4～20mA (-1999～9999) 0～5V (-1999～9999) 1～5V (-1999～9999) -5～5V (-1999～9999) 0～10V (-1999～9999)(不可切换) 0～10mA开方 (-1999～9999) 4～20mA开方 (-1999～9999) 0～5V开方 (-1999～9999) 1～5V开方 (-1999～9999) 全切换 特殊规格 |
| ④路变送输出1（OUT1） | |||
| 代码 | 输出类型（负载电阻RL） | ||
|
X 0 1 2 3 4 5 8 |
无输出 4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) 0-10V(RL≥4KΩ) 特殊规格 |
||
| ⑤第二路变送输出2（OUT2） | |||
| 代码 | 输出类型（负载电阻RL） | ||
|
X 0 1 2 3 4 5 8 |
无输出 4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) 0-10V(RL≥4KΩ) 特殊规格 |
||
| ⑥报警点数（继电器接点输出） | |||
| 代码 | 报警限数 | ||
|
X 1 2 3 4 |
无输出 1限报警 2限报警 3限报警 4限报警 |
||
| ⑦通讯输出 | |||
| 代码 | 通讯接口（通讯协议） | ||
|
X D1 D2 D3 |
无输出 RS-485通迅接口（Modbus） RS232通迅接口（Modbus） RS232C打印接口 |
⑨供电电源 | |
| 代码 | 电压范围 | ||
|
A D |
AC/DC 100-240V(50/60Hz) DC 20-29V |
||
| ⑧馈电输出 | ⑩备注 | ||
| 代码 | 馈电输出（输出电压） | 代码 | 附加功能（无可省略） |
|
X 1P 2P |
无输出 1路馈电输出 2路馈电输出 如“2P（12/24）”表示路12V， 第二路24V馈电输出。 |
Q | 加、减、乘、除运算功能 |
2、规格尺寸为F型的仪表不带RS232C打印接口
3、规格尺寸为D、E型的仪表，接线端子25~36间如有带报警功能，继电器触点容量为AC125V/0.5A、
DC24V/0.5A，其它规格尺寸的仪表继电器触点容量为AC220V/2A、DC24V/2A。
4、在写型号时必须完整，没有选到的功能项不能省略,必须用“X”补上。
例1：NHR-5200A-55/55-0/0/4/X/2P(24/24)-A
例2：NHR-5200C-27/27-0/X/X/D1/X-A-Q（加法运算）。
