供应新继静态双位置继电器XJLS
| 价 格： | 面议 | |
| 应用范围： | 电流 | |
| 品牌/商标： | 江阴新长江 | |
| 产品系列： | XJLS | |
| 型号/规格： | XJLS-84/440 | |
| 触点形式： | 常开常闭 | |
| 额定电压： | AC/DC24-240（V） | |
| 外形尺寸： | 普通型 | |
| 触点负载： | 大中小功率 | |
| 防护特征： | 防尘罩式 |
一、用途
XJLS-8系列静态双位置继电器用于交直流操作的各种保护与自动控制系
统中，作为切换闭锁元件。
dzsc/19/2989/19298985.jpg
二、特点
本系列产品采用进口双位置继电器组成，不需要任何繁琐的机械调整，
安全可靠，并有分闸、合闸指示，分闸、合闸线圈由电流启动或电压启
动，电流启动值从0.25A~6A通用。接线时注意极性，简化了大量的规
格，这样既方便设计安全，又利于配套。
三、结构
本系列产品安装尺寸与DLS-10B、DLS-30A型完全相同，可直接替
代。DLS-40F、DLS-5系列产品由于体积庞大，在使用中不方便，可采
用XJLS-84系列中接点形式一致而体积小的产品替代。当继电器线圈分别
励磁动作时，一组触点闭合，另一组触点断开，继电器在任何情况下保持
一种状态。继电器的可动系数由磁钢保持。
四、技术参数
1、规格见表 订货时：只要注明动作电压值
型号 | 线圈1 | 线圈2 | 接点形式 | 使用范围 | 替代型号 | 备注 | 外壳形式 |
XJLS-81/220 | 48V、110V 220V、0.25A -6A通用 | 48V、110V 220V、0.25A -6A通用 | 2开2闭 | 直流操作回路 | DLS-11B | 直接替代完全一致 | JK-1外壳 |
XJLS-81/002 | 同上 | 同上 | 2转换 | 同上 | DLS-12B | 同上 | CJ-1外壳 |
XJLS-84/023A | 同上 | 同上 | 2闭3转换 | 同上 | DLS-31A | 同上 | |
XJLS-84/132A | 同上 | 同上 | 1开3闭2转换 | 同上 | DLS-32A | 同上 | |
XJLS-84/203A | 同上 | 同上 | 2开3转换 | 同上 | DLKS-33A | 同上 | |
XJLS-84/203 | 同上 | 同上 | 2开3转换 | 同上 | DLS-33 | 同上 | |
XJLS-84/222A | 同上 | 同上 | 2开2闭2转换 | 同上 | DLS-34A | 同上 | |
XJLS-84/312A | 同上 | 同上 | 3开1闭2转换 | 同上 | DLS-35A | 同上 | |
XJLS-84/502 | 同上 | 同上 | 5开2转换 | 同上 |
| 同上 | |
XJLS-84/440 | 同上 | 同上 | 4开4闭 | 同上 | DLS-36A | 同上 | |
XJLS-84/440/ZT | 同上 | 同上 | 4开4闭 | 同上 | JZ11-44ZP/5 | 同上 | |
XJLS-84/620/ZT | 同上 | 同上 | 6开2闭 | 同上 | JZ11-62ZP/5 | 同上 | |
XJLS-84/260/ZT | 同上 | 同上 | 2开6闭 | 同上 | JZ11-26ZP/5 | 同上 | |
XJLS-84/440/ZT | 同上 | 同上 | 4开4闭 | 同上 | DLS-40 | 同上 | |
同上 | 同上 | DLS-5 |
2、动作电压不大于额定电压的70%。
3、动作电流不大于最小额定电流的80%。
4、在额定启动值下，动作时间不大于30mS。
5、功耗不大于6W。
6、触点性能
6.1触点断开容量
继电器在电压不大于250V，电流不大于1A，t=5±0.75mS的直流有感负
荷电路中触点断开容量为50W：电压不大于250V，电流不大于5A的交
流（cos=0.4±0.1）电路中，触点断开容量为250VA。
6.2触点长期允许闭合电流为5A
6.3继电器输入激励量为额定值时，触点电路在DL478-92《静态继电保护
及安全自动装置通用技术条件》4.6.1条规定负荷下，能可靠动作及
返回，其寿命次数为105。
7、绝缘电阻 继电器的各导电电路连在一起与外露的非带电金属部分及外
壳之间，以及线圈电路与触点电路之间，用开路电压为500V的兆欧表
测定，其绝缘电阻应不小于300MΩ。
8、介质强度 继电器各导电电路连在一起也外露的非带电金属部分及外壳
之间，以及线圈电路与触点电路之间，应能承受2KV，50Hz的交流电历时
1分钟试验，无绝缘击穿或闪络现象。
9、重量 继电器的重量约为1Kg。
四、售后服务
我司接到通知将于48小时内到现场为用户排忧解难。由于未按操作规程或使用不当产生失误，我司全部负责维修，
无法维修全部调换，强大的售后服务能让用户放心使用。
价格，服务；欢迎来电来人，咨询订购！
连云港盈兵电气销售有限公司
地址：连云港市东海县人行天桥南侧
联系人：戴经理
手机：18952977320 13861368436
电话：0518-83015416
传真：0518-87775416
QQ:188367988 527275630
网址：www.zjtiger.com
www.jyxj168.com
www.yzslgj.com
- 所属城市：江苏
- [联系时请说明来自维库仪器仪表网]
- 联系人： 戴海宾
- 电话：
- 传真：
- 手机：18952977320
- QQ ：
供应新继静态端子排继电器60MM厚JZ 手机：18952977320 戴经理

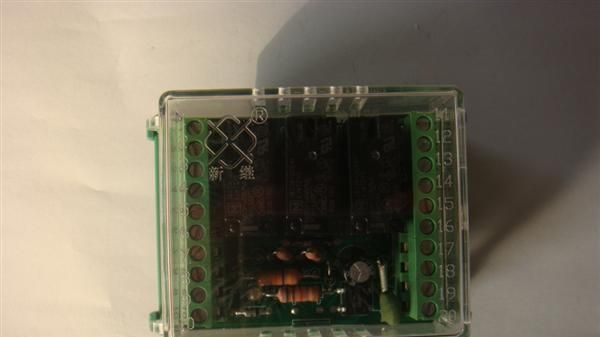

信息内容：一、用途dzsc/19/3073/19307327.jpg JZ-7G系列端子排中间继电器用于自动化控制装置中扩大被控制的电路，提高接通能力和信号转换。二、技术条件 1、动作电压：直流≤70%额定值 交流≤75%额定值 可提供电流驱动型 2、动作时间：在额定电压下：动作时间≤20ms 3、功率消耗：直流不大于2.5W，交流不大于3W 4、热稳定性：可长期耐受120%电压 5、介质强度：各导电部分与导磁体及外壳之间能耐受正弦交流50HZ、电压200V、历时1分钟试验。常开接点耐压1000VAC， 历时1分钟，转换接点耐压750VAC，历时1分钟。三、售后服务 我司接到通知将于48小时内到现场为用户排忧解难。由于未按操作规程或使用不当产生失误，我司全部负责维修， 无法维修全部调换，强大的售后服务能让用户放心使用。 价格，服务；欢迎来电来人，咨询订购！ 连云港盈兵电气销售有限公司 地址：连云港市东海县人行天桥南侧 联系人：戴经理 手机：18952977320 13861368436 电话：0518-83015416 传真：0518-87775416 QQ:188367988 527275630 网址：www.zjtiger.com www.jyxj168.com www.yzslgj.com
【品质】供应新继静态端子排继电器34MM厚 施耐德电气

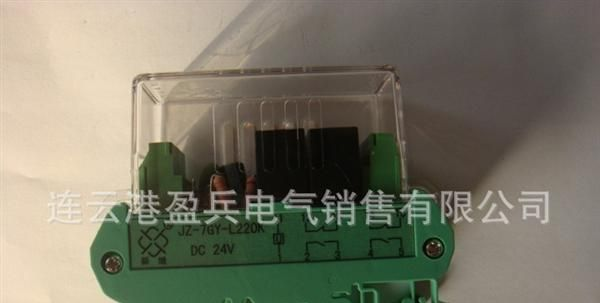

信息内容：【品质】供应新继静态端子排继电器34MM厚 施耐德电气 dzsc/19/3081/19308109.jpgdzsc/19/3081/19308109.jpg一、用途 JZ-7G系列端子排中间继电器用于自动化控制装置中扩大被控制的电路，提高接通能力和信号转换。二、技术条件 1、动作电压：直流≤70%额定值 交流≤75%额定值 可提供电流驱动型 2、动作时间：在额定电压下：动作时间≤20ms 3、功率消耗：直流不大于2.5W，交流不大于3W 4、热稳定性：可长期耐受120%电压 5、介质强度：各导电部分与导磁体及外壳之间能耐受正弦交流50HZ、电压200V、历时1分钟试验。常开接点耐压1000VAC， 历时1分钟，转换接点耐压750VAC，历时1分钟。三、售后服务 我司接到通知将于48小时内到现场为用户排忧解难。由于未按操作规程或使用不当产生失误，我司全部负责维修， 无法维修全部调换，强大的售后服务能让用户放心使用。 价格，服务；欢迎来电来人，咨询订购！ 连云港盈兵电气销售有限公司 地址：连云港市东海县人行天桥南侧 联系人：戴经理 手机：18952977320 13861368436 电话：0518-83015416 传真：0518-87775416 QQ:188367988 527275630 网址：www.zjtiger.com ...
