OMRON欧姆龙继电器 G2R-1-SN G2R-2-SN 微型功率继电器
| 价 格： | 面议 | |
| 额定电压： | DC24 | |
| 产品系列： | DC24 | |
| 线圈电源： | DC24 | |
| 额定电流： | 5 | |
| 线圈功率： | 1 | |
| 触点切换电流： | 10 | |
| 触点切换电压： | AC250 | |
| 防护特征： | 防尘罩 | |
| 触点负载： | 中功率 | |
| 应用范围： | 中间继电器 | |
| 型号/规格： | G2R-1-SN G2R-2-SN | |
| 品牌/商标： | OMRON/欧姆龙 | |
| 触点形式： | 一开一闭 | |
| 类型： | 其他IC |
继电器 > 一般继电器 > 控制柜用
G2R-□-S
微型功率继电器 插入端子型
销量·G2R插入型。实现对应无镉、无铅环境
• 实现无镉、无铅。
• 1极10A、2极5A通用功率继电器。
• 线圈接点间耐压5,000V、耐浪涌电压10,000V的安全设计。
• 操作线圈拥有AC、DC型。
• 通过AC/DC线圈带颜色的变化更容易识别AC/DC的规格。
dzsc/19/2985/19298574.jpg
额定值／性能
■性能
| 项目 极数 | 1极 | 2极 | |
| 接触电阻 ＊1 | 30mΩ以下 | 50mΩ以下 | |
| 动作时间 ＊2 | 15ms以下 | ||
| 复位时间 ＊2 | 1极 ： AC10ms以下、 DC5ms以下（20ms以下 ＊3） 2极 ： AC15ms以下、DC10ms以下（20ms以下 ＊3） | ||
| 开关频率 | 机械 | 18,000次/h | |
| 额定值负载 | 1,800次/h | ||
| 绝缘电阻 ＊4 | 1,000MΩ以上 | ||
| 耐压 ＊5 | 线圈与接点间 ：AC5,000V 50/60Hz 1min 同极接点间 ： AC1,000V 50/60Hz 1min | 线圈与接点间 ：AC5,000V 50/60Hz 1min 异极接点间 ： AC3,000V 50/60Hz 1min 同极接点间 ： AC1,000V 50/60Hz 1min | |
| 振动 | 耐久 | 10～55～10Hz 单振幅0.75mm（双振幅1.5mm） | |
| 误动作 | 10～55～10Hz 单振幅0.75mm（双振幅1.5mm） | ||
| 冲击 | 耐久 | 1,000m/s2 | |
| 误动作 | 励磁 ： 200m/s2、 无励磁 ： 100m/s2 | ||
| 寿命 | 机械 | AC1,000万次以上、 DC2,000万次以上（开关频率18,000次/h） | |
| 电气 | 10万次以上（额定值负载 开关频率1,800次/h） | ||
| 使用环境温度 | -40～ 70℃（不结冰） | ||
| 使用环境湿度 | 5～85%RH | ||
| 重量 | 约20g | ||
＊1. 测量条件：根据DC5V 1A 电压下降法。
＊2. 测量条件：外加额定操作电压时不包括接点跳动。
＊3. 为二极管内置型的值。
＊4. 测量条件：用DC500V兆欧表测量与耐压项目相同的位置。
＊5. 继电器单体的性能。实际安装插座时请先确认插座的性能。（请参见1755页的「■插座特性一览表」）。
产品规格仅供参考，详细信息请于业务员联系。
G2R-1-S G2R-2-S
G2R-1-SN G2R-2-SN
G2R-1-SD G2R-2-SD
G2R-1-SND G2R-2-SND
- 所属城市：上海
- [联系时请说明来自维库仪器仪表网]
- 联系人： 周涛
- 电话：
- 传真：
- 手机：
- QQ ：
OMRON欧姆龙MOSFET继电
信息内容：G3VM-81LRMOS FET继电器世界最小*SSOP封装.实现低C*R=37.5PF·Ω的新型MOS FET继电器负载电压80V型欧姆龙MOS FET继电器g3vm-81lr特点如下 世界最小SSOP型。低C×R=32.5PF·Ω。负载电压80V型*2011年3月。本公司调查。dzsc/19/2986/19298600.jpgdzsc/19/2986/19298600.jpgdzsc/19/2986/19298600.jpgdzsc/19/2986/19298600.jpgdzsc/19/2986/19298600.jpgdzsc/19/2986/19298600.jpg"

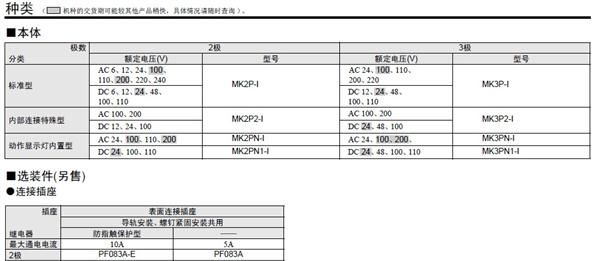

OMRON欧姆龙继电器 MK2PN-I MK3PN-I 小型功率继电器
