供应恒温晶振OCXO
| 价 格： | 1.00 | |
| 型号/规格： | RTF | |
| 品牌/商标： | IQD | |
| 环保类别： | 普通型 | |
| 安装方式： | 直插式 |
|
Oven Controlled Crystal Oscillators 恒温晶体振荡器 Oven Controlled Voltage Controlled Crystal Oscillators 恒温压控晶体振荡器 |
|
|
Product Name 产品系列 |
OCXO-RTO OCVCXO-RTOV |
|
1、Frequency Rang 频率范围 Qscillation State 振荡状态 |
1-200MHz Fundamental 基频 Overtone 泛音 |
|
2、Standard Freq 标准频率 |
2.5MHz,3.2MHz,4.608MHz,4.096MHz,5MHz,5.12MHz,6.4MHz, 6.5MHz,6.72996MHz,8.192MHz, |
|
9.216MHz,10MHz,10.24MHz,12MHz,12.24MHz,12.288MHz,12.8MHz,13MHz,14.4MHz,14.7456MHz,14.85MHz,16MHz,16.32MHz,16.368MHz ,16.384MHz,16.8MHz,17MHz,18.432MHz,19.2MHz,19.44MHz,19.68MHz,19.7985MHz,19.8MHz,20MHz,20.46MHz,20.48MHz,20.82857MHz,24MHz,24.576MHz,25MHz,25.6MHz,26MHz,26.451788MHz,27MHz,29.952MHz,32MHz,32.768MHz,33MHz,36.864MHz,38MHz,38.88MHz,40MHz,50MHz,61.44MHz,77.76MHz,100MHz,120MHz,122.88MHz |
|
|
3、Package Outline 封装尺寸 |
1 DIP21*13*12 2 DIP20*20*10 3 DIP25*19*15 4 DIP30*30*16 5 DIP36*27*16 |
|
6 DIP38*38*16 7 DIP50*50*16 8 SMD25*22*14 9 DIP25*25*13 10 DIP67*60 11 DIP50.8*50.8 12 DIP51*41 13 DIP40*30 |
|
|
4、Freq Adjustment 频率调整范围 Control Voltage 压控电压范围 Mechanical trim 机械微调范围 Slope 极性 Linearity 线性度 |
1 Voltage trim 2 Mechanical trim 3 No adjustment A ±7.0ppm/0-5V B±5ppm/0-5V C ±2.0ppm/0-5V D ±0.5ppm/0-5V
|
|
5、Calibration 基准初始准确度 |
A±0.5ppm B±1.0ppm C±0.1ppm D±0.05ppm E±0.01ppm @25℃ |
|
6、Operating Temp 工作温度范围 |
A 0-+50℃ B-10-+70℃ C-20-+70℃ D-30-+85℃ E -40-+85℃ F -55-+85℃ G -55-+105℃ |
|
7、Freq Stability 频率温度稳定度
电压特性 负载特性 |
A±0.1ppm B±0.05ppm C±0.03ppm D±0.02ppm E±0.01ppm F±0.005ppm G±0.003ppm H ±0.001ppm I±0.0005ppm J ±0.0003ppm K±0.0002ppm L±0.0001ppm 1ppb=1/1000ppm 1ppm=1/1000000 |
|
短期频率稳定度 |
≤3X10-11/10ms ≤8X10-12/100ms ≤4X10-12/1s |
|
8、Output Waveform 输出波形
Output Level 输出幅度 Output Load 输出负载 Harmonic attenuation 谐波抑制 Noise attenuation 杂波抑制 |
1 正弦波（Sine）：谐波抑制（Harmonic attenuation）、杂波抑制（Noise attenuation ）、负载（Load）、输出幅度（Output level）。 2 削峰正弦波（Clipping Sine）：负载（Load）、输出幅度（Output level）。 3 方波（Square）：又分为MOS和TTL两类输出。负载（Load）、占空比（Duty cycle）、 上升/下降时间（Rise/fall time）、高低电平（“1” and “0” level）。 优于30dBc 优于80dBc |
|
9、Supply Voltage 工作电压 |
A 3.3V B 5.0V C 9V D 12V E15V F 24V |
|
10、Current Consumption 电流功耗 |
≤ 3.5W-7.0 W(max) when warm-up 开机 ≤ 1.2W-3.5W (max) @ 25°C 稳定 |
|
11、Phase Noise 相位噪声 |
10MHz 10MHz 10MHz -110dBc/Hz@10Hz -115dBc/Hz@10Hz -120dBc/Hz@10hz -130dBc/Hz@100Hz -135dBc/Hz@100Hz -150dBc/Hz@100hz -140dBc/Hz@1KHz -145dBc/Hz@1KHz -160dBc/Hz@1Khz -145dBc/Hz@10KHz -150dBc/Hz@10KHz -165dBc/Hz@10Khz |
|
12、Ageing 年老化率 日老化率 |
±0.01ppm/day ±0.5ppm/year ±0.003ppm/day ±0.3ppm/year ±0.001ppm/day ±0.1ppm/year ±0.0005ppm/day ±0.05ppm/year |
|
13、Storage Temp 存储温度 |
A -40-+85℃ B -55-+95℃ C -55-+125℃ |
|
14、Environmental 使用环境 |
商业级 工业级 普军级 弹载 机载 星载 |
|
15、Part Number 产品型号 |
RTO-10MHZ 53AGE1BB RTOV-20MHZ 61CAGE1DB |
|
OCXO,10MHZ, DIP36*27*16,No adjustment,calibration ±0.5ppm,-40-+85℃, Stability±0.01ppm,Sine, 5.0V, storage temperature -55-+95℃ OCVCXO,20MHZ, DIP38*38*16,Frequency adjustment,Voltage trim ±2ppm/0-5V,calibration ±0.5ppm,-40-+85℃,Stability ±0.01ppm,Sine, 12V, storage temperature -55-+95℃ |
|
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 万先生
- 电话：0755-82767281
- 传真：0755-83004913
- 手机：13538152897
- QQ ：
供应穿心电容，馈通滤波器
信息内容：一、RACTRON 穿心电容 馈通滤波器 瑞科创 产品定型 系列 电容量 电路 公差 特性 电流 电压 工作温度 安装尺寸 电镀 引线 图纸 RTF 1000pF C ±20% X7R 10A 100Vdc -55-+125℃ M3 镀镍 硬0.8 001 RTF 102 C M ...

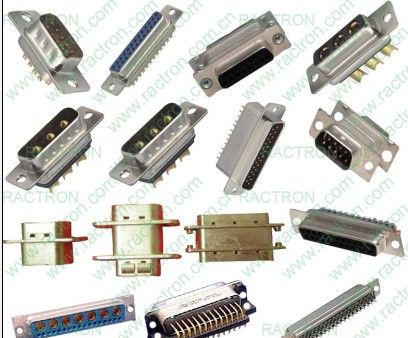

供应史博森滤波连接器现货
