四层板概念
四层板(4 layers)指的是电路印刷板PCB Printed Circuit Board用4层的玻璃纤维做成,可降低PCB的成本但效能较差。然后四层板、双面板,单面板、6层板---等如何分辨,下面介绍分辨PCB层数的方法:
(1)通过观看PCB板的切面得出,实际上这种方法是比较困难的,很少人有这种眼力。
(2)通过观察导孔就可以辩识。如果PCB板的正反面都能找到相同的导孔,或者将主板或显示卡对着光源,如果导孔的位置不能透光就是四层板。
蛇行线的误区
在许多板卡的试用报告中都可以看到类似这样的描述:“做工不错,板上的蛇行线也很多”。也许大家对布线的认识就是从蛇行线开始的,那么蛇行线究竟是怎么一回事呢?
通常所说的蛇行线是指那种呈连续S形变化的布线。直观地看,需要连接地两点之间没有阻碍,本来是可以布成直线连通的,但却实际采用了蛇行布线。从理论上来看,蛇行线有这些作用:形成一个微小的电感,抑制线上的信号电流的变化;保证某些线路的等长;能在一定程度上抑制串扰。可以看出,这只是一种局部的布线方式,设计人员要根据实际情况来采用,并不能以蛇行线的多少来判断PCB布线的优劣。
粗细有别
我们在观察PCB时会发现走线有粗有细,粗的地方通常是电源线和地线,而细的则是数据线。这是因为电源线和地线要通过比较大的电流,应尽可能粗一些。因此,空余的地方往往被成片的铜箔覆盖作为地线。数据线上通过的电流较小,就可以设计得比较细,而且细的连线也更有利于布线。

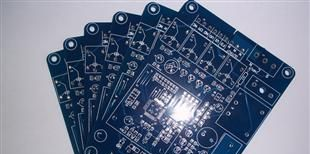

【单面板】 单面板(Single-Sided Boards) 在最基本的PCB上,零件集 中在其中一面,导线则集中在另一面上。因为导线只出现在其中一 面,所以这种PCB叫作单面板(Single-sided)。因为单面板在设 计线路上有许多严格的限制(因为只有一面,布线间不能交叉而必 须绕独自的路径),所以只有早期的电路才使用这类的板子。 【PCB的历史】 印制电路板的发明者是奥地利人保罗·爱斯勒(PaulEisler) ,他于1936年在一个收音机装置内采用了印刷电路板。1943年,美 国人将该技术大量使用于军用收音机内。1948年,美国正式认可这 个发明用于商业用途。自20世纪50年代中期起,印刷电路版技术才 开始被广泛采用。 在印制电路板出现之前,电子元器件之间的互连都是依靠电线 直接连接实现的。而现在,电路面板只是作为有效的实验工具而存 在;印刷电路板在电子工业中已经占据了统治的地位。

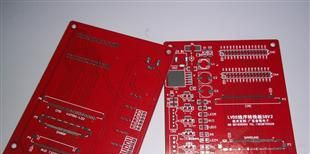

pcb打样详细介绍 PCB的中文名称为印制电路板,又称印刷电路板、印刷线路板,是重要的电子部件,是电子元器件的支撑体,是电子元器件电气连接的提供者。由于它是采用电子印刷术制作的,故被称为“印刷”电路板。 PCB打样就是指印制电路板在批量生产前的试产,主要应用为电子工程师在设计好电路,并完成PCB Layout之后,向工厂进行小批量试产的过程,即为PCB打样。而PCB打样的生产数量一般没有具体界线,一般是工程师在产品设计未完成确认和完成测试之前,都称之为PCB打样。 PCB板的布局: 印制线路板上的元器件放置的通常顺序: 放置与结构有紧密配合的固定位置的元器件,如电源插座、指示灯、开关、连接件之类,这些器件放置好后用软件的LOCK功能将其锁定,使之以后不会被误移动; 放置线路上的特殊元件和大的元器件,如发热元件、变压器、IC等; 放置小器件。元器件离板边缘的距离: 可能的话所有的元器件均放置在离板的边缘3mm以内或至少大于板厚,这是由于在大批量生产的流水线插件和进行波峰焊时,要提供给导轨槽使用,同时也为了防止由于外形加工引起边缘部分的缺损,如果印制线路板上元器件...
