供应汽车pcb线路板，PCB电路板捷多邦生产
| 价 格： | 50.00 | |
| 型号/规格： | 汽车pcb线路板 | |
| 品牌/商标： | 捷多邦 |
PCB线路板介绍：
PCB线路板是以绝缘板为基材，切成一定尺寸，其上至少附有一个导电图形，并布有孔（如元件孔、紧固孔、金属化孔等），用来代替以往装置电子元器件的底盘，并实现电子元器件之间的相互连接。由于这种板是采用电子印刷术制作的，故被称为“印刷”电路板。习惯称“印制线路板”为“印制电路”是不确切的，因为在印制板上并没有“印制元件”而仅有布线，它是重要的电子部件，是电子元器件的支撑体。PCB线路板由于印刷电路板并非一般终端产品，因此在名称的定义上略为混乱，例如：个人电脑用的母板，称为主板，而不能直接称为电路板，虽然主机板中有电路板的存在，但是并不相同，因此评估产业时两者有关却不能说相同。再譬如：因为有集成电路零件装载在电路板上，因而新闻媒体称他为IC板，但实质上他也不等同于印刷电路板。我们通常说的印刷电路板是指裸板-即没有上元器件的电路板。
PCB 工艺规范介绍：规范产品的PCB 工艺设计，规定PCB 工艺设计的相关参数，使得PCB 的设计满足方便生产、测试；能通过安规（UL、FCC、CCC等）和相关实验室要求，在产品设计过程中，构建产品的工艺、技术、质量、成本（包括经济尺寸）等等。 我们先了解下面几个名词：
导通孔（via）：一种用于内层连接的金属化孔，但其中并不用于插入元件引线或其它增强 材料。
盲孔（Blind via）：从印制板内层仅延展到一个表层的导通孔。 埋孔（Buried via）：未延伸到印制板表面的一种导通孔。
过孔（Through via）：从印制板的一个表层延展到另一个表层的导通孔。 元件孔（Component hole）：用于元件端子固定于印制板及导电图形电气联接的孔。
Stand off（SMT工艺）：表面贴器件的本体底部到引脚底部的垂直距离
- 所属城市：广东 惠州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 王耀
- 电话：0755-33007055
- 传真：0755-33007098
- 手机：15817389008
- QQ ：
pcb线路板加工，pcb线路板加工捷多邦 pcb线路板加工
信息内容：PCB线路板的基本制作： 根据不同的技术可分为消除和增加两大类过程。 减去法（Subtractive），是利用化学品或机械将空白的电路板（即铺有完整一块的金属箔的电路板）上不需要的地方除去，余下的地方便是所需要的电路。 丝网印刷：把预先设计好的电路图制成丝网遮罩，丝网上不需要的电路部分会被蜡或者不透水的物料覆盖，然后把丝网遮罩放到空白线路板上面，再在丝网上油上不会被腐蚀的保护剂，把线路板放到腐蚀液中，没有被保护剂遮住的部份便会被蚀走，把保护剂清理。 感光板：把预先设计好的电路图制在透光的胶片遮罩上（最简单的做法就是用打印机印出来的投影片），同理应把需要的部份印成不透明的颜色，再在空白线路板上涂上感光颜料，将预备好的胶片遮罩放在电路板上照射强光数分钟，除去遮罩后用显影剂把电路板上的图案显示出来，如同用丝网印刷的方法一样把电路腐蚀。 刻印：利用铣床或雷射雕刻机直接把空白线路上不需要的部份除去。 加成法（Additive），现在普遍是在一块预先镀上薄铜的基板上，覆盖光阻剂（D/F)，经紫外光曝光再显影，把需要的地方露出，然后利用电镀把线路板上正式线路铜厚...

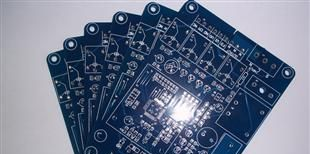

提供高效pcb电路板设计服务，pcb电路板设计
信息内容：【PCB设计】 不管是单面板、双面板、多层板的设计，之前都是用protel设计出来的，现在有用PADS、Allegro等设计。 印制电路板的设计是以电路原理图为根据，实现电路设计者所需要的功能。印刷电路板的设计主要指版图设计，需要考虑外部连接的布局、内部电子元件的优化布局、金属连线和通孔的优化布局、电磁保护、热耗散等各种因素。的版图设计可以节约生产成本，达到良好的电路性能和散热性能。简单的版图设计可以用手工实现，复杂的版图设计需要借助计算机辅助设计（CAD）实现。 【PCB工艺难点】 1)导线精细化，通孔微小化，提升了对PCB加工设备和工艺控制水平的要求，同时也是对PCB工厂整体管理能力和员工个人能力的考验。6/6mil的线宽/线距制作能力，在当前的设备和物料，以及工艺控制水平之内，没有太大难度，多数PCB厂商都可以制作。但是从6/6mil提升至5/5mil，则是一个大的跨越，令很多中小规模的厂家望而兴叹。看似简单，其实这需要工厂拥有较强的技术研发能力和资金实力。受制于曝光机的性能参数，蚀刻线的加工能力，以及整个过程的控制能力等，要做到5/5mil的线路，且保持较高的良率，需要工厂的整体实力予以支持。同理，0.3mm及以下的...
