供应江门四层板打样，江门四层板打样童叟无欺，江门四层板打样价格合理
| 价 格： | 面议 | |
| 型号/规格： | PCB打样 | |
| 品牌/商标： | 捷多邦 |
四层板概念：
四层板（4 layers）指的是电路印刷板PCB Printed Circuit Board用4层的玻璃纤维做成，可降低PCB的成本但效能较差。然后四层板、双面板，单面板、6层板---等如何分辨，下面介绍分辨PCB层数的方法：
（1）通过观看PCB板的切面得出，实际上这种方法是比较困难的，很少人有这种眼力。
（2）通过观察导孔就可以辩识。如果PCB板的正反面都能找到相同的导孔，或者将主板或显示卡对着光源，如果导孔的位置不能透光就是四层板。
挠性印制板用敷铜箔基材：
⑴ 聚酯薄膜最常用的特性是可挠性，它的特点是加热时能够形成可收缩式线圈。假如使用合适的粘合剂，这种材料可以在80℃~130℃范围内使用。焊接时应特别注意，这种材料在焊接温度下容易产生软化和变形。它具有优良的电气性能，当被暴露在高湿度环境下时，依然能保持其良好的电气性能。
⑵ 聚酰亚胺薄膜 聚酰亚胺薄膜具有良好的可挠性，而且能够通过预热处理去除吸收的潮气，保证安全焊接。一般黏结型聚酰亚胺薄膜能够在高达150℃温度下连续工作，用氟化乙丙烯作为中间胶膜的特殊容接型聚酰亚胺薄膜并在250℃下使用，作为特殊用途的没有黏合剂的聚酰亚胺薄膜能够在更高的温度下使用。聚酰亚胺薄膜具有优良的电气性能，但可能会吸潮气而影响性能。
⑶ 氟化乙丙烯薄膜 氟化乙丙烯薄膜通常和聚酰亚胺或玻璃布结合在一起制成层压板，再不超过250℃的焊接温度下，具有良好的可挠性和稳定性。它也可以作为非支撑材料使用。氟化乙丙烯薄膜是热塑性材料，其融化温度为290℃左右。它具有良好的耐潮性、耐酸性、耐碱性和耐有机溶剂性。它主要的缺点是层压时在层压温度下导电图形易发生移动。
- 所属城市：广东 惠州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 王耀
- 电话：0755-33007055
- 传真：0755-33007098
- 手机：15817389008
- QQ ：
pcb打样业务电话，pcb打样业务电话24小时开机
信息内容：pcb打样详细介绍 PCB的中文名称为印制电路板，又称印刷电路板、印刷线路板，是重要的电子部件，是电子元器件的支撑体，是电子元器件电气连接的提供者。由于它是采用电子印刷术制作的，故被称为“印刷”电路板。 PCB打样就是指印制电路板在批量生产前的试产，主要应用为电子工程师在设计好电路，并完成PCB Layout之后，向工厂进行小批量试产的过程，即为PCB打样。而PCB打样的生产数量一般没有具体界线，一般是工程师在产品设计未完成确认和完成测试之前，都称之为PCB打样。 PCB板故障诊断 如果只是用功能测试作为通过/不通过的筛选而不需要测量校准点，可以将本节跳过，因为此时应用可能不需要用到探针。在多数情况下，功能测试都进行通过/不通过检测，这是因为功能测试在诊断故障方面非常缓慢，特别是在出现多个故障的情况下。但是在某些工业里，功能测试正在深入到制造工艺里面，例如蜂窝电话制造，一些制造商要在PCB一级进行某些关键测量，也即在最终组装前的装配过程中进行，这是由手机易被淘汰的性质所决定的。换言之，手机被设计为以较低成本进行装配，它们不易拆卸，因此在终测前对功能进行验证可以节省返工成本并减少可能出现的废品...
供应高精密多层pcb线路板，多层PCB电路板,PCB线路板捷多邦

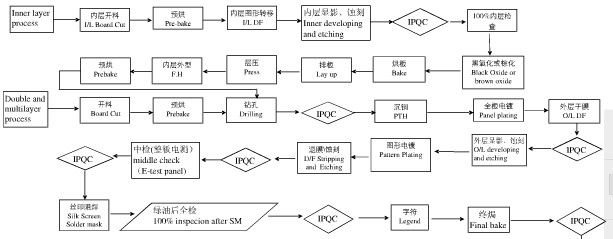

信息内容：PCB线路板介绍： PCB线路板是以绝缘板为基材，切成一定尺寸，其上至少附有一个导电图形，并布有孔（如元件孔、紧固孔、金属化孔等），用来代替以往装置电子元器件的底盘，并实现电子元器件之间的相互连接。由于这种板是采用电子印刷术制作的，故被称为“印刷”电路板。习惯称“印制线路板”为“印制电路”是不确切的，因为在印制板上并没有“印制元件”而仅有布线，它是重要的电子部件，是电子元器件的支撑体。PCB线路板由于印刷电路板并非一般终端产品，因此在名称的定义上略为混乱，例如：个人电脑用的母板，称为主板，而不能直接称为电路板，虽然主机板中有电路板的存在，但是并不相同，因此评估产业时两者有关却不能说相同。再譬如：因为有集成电路零件装载在电路板上，因而新闻媒体称他为IC板，但实质上他也不等同于印刷电路板。我们通常说的印刷电路板是指裸板-即没有上元器件的电路板。 PCB线路板生产流程： dzsc/19/2963/19296317.jpg
