电路板介绍:
电路板主要由焊盘、过孔、安装孔、导线、元器件、接插件、填充、电气边界 电路板产业区等组成,各组成部分的主要功能如下:
焊盘:用于焊接元器件引脚的金属孔。
过孔:有金属过孔 和 非金属过孔,其中金属过孔用于连接各层之间元器件引脚。
安装孔:用于固定电路板。
导线:用于连接元器件引脚的电气网络铜膜。
接插件:用于电路板之间连接的元器件。
填充:用于地线网络的敷铜,可以有效的减小阻抗。
电气边界:用于确定电路板的尺寸,所有电路板上的元器件都不能超过该边界。
沃特弗电路板之薄膜线路SMT贴片(4张)
PCB元器件布局:
PCB 布板过程中,对系统布局完毕以后,要对PCB 图进行审查,看系统的布局是否合理,是否能够达到 的效果。通常可以从以下若干方面进行考察:
1.系统布局是否保证布线的合理或者,是否能保证布线的可靠进行,是否能保证电路工作的可靠 性。在布局的时候需要对信号的走向以及电源和地线网络有整体的了解和规划。
2.印制板尺寸是否与加工图纸尺寸相符,能否符合PCB 制造工艺要求、有无行为标记。这一点需要特 别注意,不少PCB 板的电路布局和布线都设计得很漂亮、合理,但是疏忽了定位接插件的定位,导致 设计的电路无法和其他电路对接。
3.元件在二维、三维空间上有无冲突。注意器件的实际尺寸,特别是器件的高度。在焊接免布局的元 器件,高度一般不能超过3mm。
4.元件布局是否疏密有序、排列整齐,是否全部布完。在元器件布局的时候,不仅要考虑信号的走向 和信号的类型、需要注意或者保护的地方,同时也要考虑器件布局的整体密度,做到疏密均匀。
5.需经常更换的元件能否方便地更换,插件板插入设备是否方便。应保证经常更换的元器件的更换和 接插的方便和可靠。

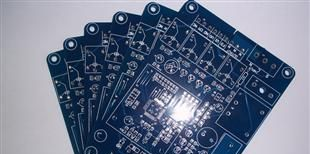

PCB线路板介绍: PCB线路板是以绝缘板为基材,切成一定尺寸,其上至少附有一个导电图形,并布有孔(如元件孔、紧固孔、金属化孔等),用来代替以往装置电子元器件的底盘,并实现电子元器件之间的相互连接。由于这种板是采用电子印刷术制作的,故被称为“印刷”电路板。习惯称“印制线路板”为“印制电路”是不确切的,因为在印制板上并没有“印制元件”而仅有布线,它是重要的电子部件,是电子元器件的支撑体。PCB线路板由于印刷电路板并非一般终端产品,因此在名称的定义上略为混乱,例如:个人电脑用的母板,称为主板,而不能直接称为电路板,虽然主机板中有电路板的存在,但是并不相同,因此评估产业时两者有关却不能说相同。再譬如:因为有集成电路零件装载在电路板上,因而新闻媒体称他为IC板,但实质上他也不等同于印刷电路板。我们通常说的印刷电路板是指裸板-即没有上元器件的电路板。 PCB线路板板材介绍: 按档次级别从底到高划分如下: 94HB/94VO/22F/CEM-1/CEM-3/FR-4详细介绍如下: 94HB普通纸板不防火档的材料模冲孔不能做电源板 94V0阻燃纸板 模冲孔 22F 单面半玻纤板模冲孔 CE...
四层板概念: 四层板(4 layers)指的是电路印刷板PCB Printed Circuit Board用4层的玻璃纤维做成,可降低PCB的成本但效能较差。然后四层板、双面板,单面板、6层板---等如何分辨,下面介绍分辨PCB层数的方法: (1)通过观看PCB板的切面得出,实际上这种方法是比较困难的,很少人有这种眼力。 (2)通过观察导孔就可以辩识。如果PCB板的正反面都能找到相同的导孔,或者将主板或显示卡对着光源,如果导孔的位置不能透光就是四层板。 印刷板图设计中应注意下列几点 1.布线方向:从焊接面看,组件的排列方位尽可能保持与原理图相一致,布线方向与电路图走线方向相一致,因生产过程中通常需要在焊接面进行各种参数的检测,故这样做便于生产中的检查,调试及检修(注:指在满足电路性能及整机安装与面板布局要求的前提下)。 2.各组件排列,分布要合理和均匀,力求整齐,美观,结构严谨的工艺要求。 3.电阻,二极管的放置方式:分为平放与竖放两种: (1)平放:当电路组件数量不多,而且电路板尺寸较大的情况下,一般是采用平放较好;对于1/4W以下的电阻平放时,两个焊盘间的距离一般取4/1...
