四层板72小时加急打样，四层板72小时加急业务
| 价 格： | 面议 | |
| 型号/规格： | FR-4 | |
| 品牌/商标： | 捷多邦 |
四层板介绍：
四层板（4 layers）指的是电路印刷板PCB Printed Circuit Board用4层的玻璃纤维做成，可降低PCB的成本但效能较差。然后四层板、双面板，单面板、6层板---等如何分辨，下面介绍分辨PCB层数的方法：
（1）通过观看PCB板的切面得出，实际上这种方法是比较困难的，很少人有这种眼力。
（2）通过观察导孔就可以辩识。如果PCB板的正反面都能找到相同的导孔，或者将主板或显示卡对着光源，如果导孔的位置不能透光就是四层板。
PCB打样介绍：
pcb打样的英文全称 PrintedCircuitBoard proofing。
pcb打样详细介绍 PCB的中文名称为印制电路板、又称印刷电路板、印刷线路板是重要的电子部件是电子元器件的支撑体是电子元器件电气连接的提供者。由于它是采用电子印刷术制作的故被称为“印刷”电路板。
PCB打样就是指印制电路板在批量生产前的试产。主要应用为电子工程师在设计好电路并完成PCB Layout之后向工厂进行小批量试产的过程即为PCB打样。而PCB打样的生产数量一般没有具体界线,一般是工程师在产品设计未完成确认和完成测试之前都称之为PCB打样。
- 所属城市：广东 惠州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 王耀
- 电话：0755-33007055
- 传真：0755-33007098
- 手机：15817389008
- QQ ：

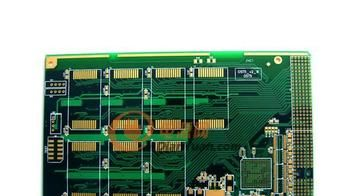

供应单片机pcb线路板，线路板抄板，pcb线路板打样
信息内容：PCB线路板介绍： PCB线路板是以绝缘板为基材，切成一定尺寸，其上至少附有一个导电图形，并布有孔（如元件孔、紧固孔、金属化孔等），用来代替以往装置电子元器件的底盘，并实现电子元器件之间的相互连接。由于这种板是采用电子印刷术制作的，故被称为“印刷”电路板。习惯称“印制线路板”为“印制电路”是不确切的，因为在印制板上并没有“印制元件”而仅有布线，它是重要的电子部件，是电子元器件的支撑体。PCB线路板由于印刷电路板并非一般终端产品，因此在名称的定义上略为混乱，例如：个人电脑用的母板，称为主板，而不能直接称为电路板，虽然主机板中有电路板的存在，但是并不相同，因此评估产业时两者有关却不能说相同。再譬如：因为有集成电路零件装载在电路板上，因而新闻媒体称他为IC板，但实质上他也不等同于印刷电路板。我们通常说的印刷电路板是指裸板-即没有上元器件的电路板。 电路板拼板规范: 1 电路板 拼板宽度≤260mm（SIEMENS线）或≤300mm（FUJI线）；如果需要自动点胶，PCB拼板宽度×长度≤125 mm×180 mm 2 拼板外形尽量接近正方形，推荐采用2×2、3×3、……拼板；但不要拼成阴阳板 3 电路板 拼板的外框（夹持边...
供应江苏加急打样，江苏加急打样厂家，江苏加急打样特价优惠
信息内容：PCB打样的概念： pcb打样的英文全称 PrintedCircuitBoard proofing。 pcb打样详细介绍 PCB的中文名称为印制电路板、又称印刷电路板、印刷线路板是重要的电子部件是电子元器件的支撑体是电子元器件电气连接的提供者。由于它是采用电子印刷术制作的故被称为“印刷”电路板。 PCB打样就是指印制电路板在批量生产前的试产 主要应用为电子工程师在设计好电路 并完成PCB Layout之后向工厂进行小批量试产的过程即为PCB打样。而PCB打样的生产数量一般没有具体界线 一般是工程师在产品设计未完成确认和完成测试之前 都称之为PCB打样。 小孔或深孔镀铜： 电路板的装配日趋紧密，其好处不外减少产品的体积及增加信息处理的容量及速度。 对板子而言细线及小孔是必然要面对的问题。就小孔而言，受冲击的就是镀铜技术，要在孔的Aspect Ratio很高时，既要得到１mil厚的孔壁，又不发生狗骨现象，而且镀层的各种物性又要通过现有的各种规范，其中种种需待突破的困难实在不少。以下是一些对应的方式A. 选择高纯度的特定助剂，如特殊的整平剂使在高电流处抑制镀层增加，使低电流处仍能有 铜正常登陆，并严格分析、小心添加、仔细处理以保持镀...
