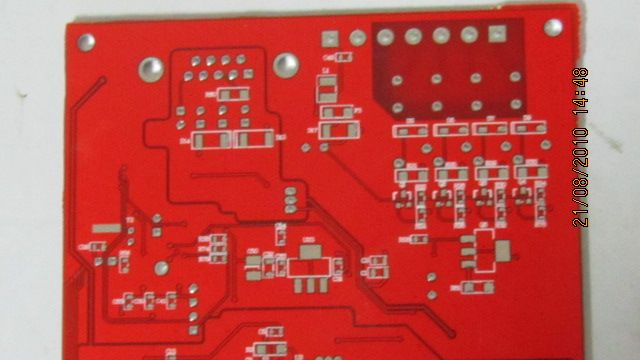

pcb板电路板产品参数:
|
加工定制:是 |
品牌:嘉立创 |
型号:pcb板电路板 |
|
机械刚性:刚性 |
层数:单面 |
基材:铜 |
|
绝缘材料:有机树脂 |
绝缘层厚度:常规板 |
阻燃特性:VO板 |
|
加工工艺:电解箔 |
增强材料:玻纤布基 |
绝缘树脂:环氧树脂(EP) |
|
产品性质:热销 |
营销方式:厂家直销 |
营销价格:特价 |
电路板拼板规范:
1 电路板 拼板宽度≤260mm(SIEMENS线)或≤300mm(FUJI线);如果需要自动点胶,PCB拼板宽度×长度≤125 mm×180 mm
2 拼板外形尽量接近正方形,推荐采用2×2、3×3、……拼板;但不要拼成阴阳板
3 电路板 拼板的外框(夹持边)应采用闭环设计,确保PCB拼板固定在夹具上以后不会变形
4 小板之间的中心距控制在75 mm~145 mm之间
5 拼板外框与内部小板、小板与小板之间的连接点附近不能有大的器件或伸出的器件,且元器件与PCB板的边缘应留有大于0.5mm的空间,以保证切割刀具正常运行
6 在拼板外框的四角开出四个定位孔,孔径4mm±0.01mm;孔的强度要适中,保证在上下板过程中不会断裂;孔径及位置精度要高,孔壁光滑无毛刺
7 电路板 拼板内的每块小板至少要有三个定位孔,3≤孔径≤6 mm,边缘定位孔1mm内不允许布线或者贴片
8 用于 电路板 的整板定位和用于细间距器件定位的基准符号,原则上间距小于0.65mm的QFP应在其对角位置设置;用于拼版 电路板的定位基准符号应成对使用,布置于定位要素的对角处。
9 设置基准定位点时,通常在定位点的周围留出比其大1.5 mm的无阻焊区。
印刷线路组件布局结构设计讨论 一台性能优良的仪器,除选择高质量的元器件,合理的电路外,印刷线路板的组件布局和电气联机方向的正确结构设计是决定仪器能否可靠工作的一个关键问题,对同一种组件和参数的电路,由于组件布局设计和电气联机方向的不同会产生不同的结果,其结果可能存在很大的差异。因而,必须把如何正确设计印刷线路板组件布局的结构和正确选择布线方向及整体仪器的工艺结构三方面联合起来考虑,合理的工艺结构,既可消除因布线不当而产生的噪声干扰,同时便于生产中的安装、调试与检修等。 由于优良“结构”没有一个严格的“定义”和“模式”,每一种仪器的结构必须根据具体要求(电气性能、整机结构安装及面板布局等要求),采取相应的结构设计方案,并对几种可行设计方案进行比较和反复修改。 印刷板电源、地总线的布线结构选择----系统结构:模拟电路和数字电路在组件布局图的设计和布线方法上有许多相同和不同之处。模拟电路中,由于放大器的存在,由布线产生的极小噪声电压,都会引起输出信号的严重失真,在数字电路中,TTL噪声容限为0.4V~0.6V,CMOS噪声容限为Vcc的0.3~0.45倍,故数字电路具有较强的抗干扰的能力...
PCB打样介绍: pcb打样的英文全称 PrintedCircuitBoard proofing。 pcb打样详细介绍 PCB的中文名称为印制电路板、又称印刷电路板、印刷线路板是重要的电子部件是电子元器件的支撑体是电子元器件电气连接的提供者。由于它是采用电子印刷术制作的故被称为“印刷”电路板。 PCB打样就是指印制电路板在批量生产前的试产 主要应用为电子工程师在设计好电路 并完成PCB Layout之后向工厂进行小批量试产的过程即为PCB打样。而PCB打样的生产数量一般没有具体界线 一般是工程师在产品设计未完成确认和完成测试之前 都称之为PCB打样。 非接触式测试⑴电子束测试。这是靠采集二次发射电子来区别充电与非充电的测试点,从而来判断“开”、“短”路。其步骤如下: ① 对N网络中的某一节点测试盘充电(即N网络上有充电到一定的电压值);② 用电子束探测此网络的其它节点,如果此节点测试不到二次发射电子,则此网络存在开路;③ 同时对N+1网络的节点进行测试,如果测试到二次发射电子,则表明N+1网络与N网络形成短路。 ⑵离子束测试。 ⑶光电测试或激光束测试。 总之,PCB产品质量是生产出来的,...
