捷多邦样板展示
|
dzsc/19/2961/19296194.jpg
黑油沉金工艺 |
dzsc/19/2961/19296194.jpg
蓝油喷锡板 |
dzsc/19/2961/19296194.jpg

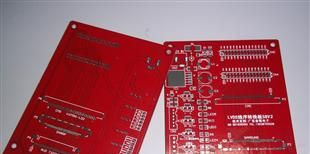

红油喷锡板 |
|
dzsc/19/2961/19296194.jpg
绿油喷锡板 |
dzsc/19/2961/19296194.jpg
绿油沉金工艺 |
dzsc/19/2961/19296194.jpg
四层沉金半孔工艺 |
捷多邦设备展示
测试机
沉铜电镀线
四头钻孔机
曝光机
锣边
高温烤箱
dzsc/19/2961/19296194.jpg
dzsc/19/2961/19296194.jpg
dzsc/19/2961/19296194.jpg
dzsc/19/2961/19296194.jpg
dzsc/19/2961/19296194.jpg
dzsc/19/2961/19296194.jpg
捷多邦工艺展示
|
项 目 |
加 工 能 力 |
工 艺 详 解 |
|
层数 |
单面、双面、四层、六层 |
层数,指设计文件的层数,捷多邦暂时只接受6层以下,最终以网站公告为准 |
|
板材类型 |
FR-4:建滔KB6160A |
板材类型:纸板、半玻纤、全玻纤(FR-4)、铝基板,目前捷多邦只接受FR-4板材 |
|
尺寸 |
500x1100mm |
暂时只允许接受550x400mm以内、另可接1200mm的超长板 |
|
外形尺寸精度 |
±0.2mm |
外形公差 |
|
板厚范围 |
0.4--2.0mm |
捷多邦目前生产板厚:0.4/0.6/0.8/1.0/1.2/1.6/2.0 mm |
|
板厚公差 ( t≥1.0mm) |
± 10% |
此点请注意:因生产工艺原因(沉铜、阻焊、焊盘喷镀会增加板厚)一般走正公差 |
|
板厚公差( t≥1.0mm) |
±0.1mm |
此点请注意:因生产工艺原因(沉铜、阻焊、焊盘喷镀会增加板厚)一般走正公差 |
|
最小线宽 |
6mil(0.15mm) |
线宽尽可能大于6mil,最小不要小于6mil,多层板时:内层不能小于0.2mm,外层不能小于0.15mm |
|
最小间隙 |
6mil(0.15mm) |
间隙尽可能大于6mil,最小不要小于6mil |
|
成品外层铜厚 |
35um/70um(1OZ/2OZ) |
指成品电路板外层线路铜箔的厚度,1 OZ=35um 2 OZ=70um |
|
成品内层铜厚 |
17um(0.5 OZ) |
指成品多层板内层线路铜箔的厚度 |
|
钻孔孔径( 机器钻 ) |
0.3--6.3mm |
0.3mm是钻孔的最小孔径,6.3mm是钻孔的孔径,如大于6.3mm工厂要另行处理 |
|
过孔单边焊环 |
≥0.153mm(6mil) |
如导电孔或插件孔单边焊环过小,但该处有足够大的空间时则不限制焊环单边的大小;如该处没有足够大的空间且有密集走线,则最小单边焊环不得小于0.153mm |
|
成品孔孔径 ( 机器钻) |
0.2--6.20mm |
因孔内壁附有金属铜,成品孔孔径一般小于文件中的钻孔孔径 |
|
孔径公差 (机器钻 ) |
±0.08mm |
钻孔的公差为±0.08mm, 例如设计为0.6mm的孔,实物板的成品孔径在0.52--0.68mm是合格允许的 |
|
阻焊类型 |
感光油墨 |
感光油墨是现在用得最多的类型,热固油一般用在低档的单面纸板 |
|
最小字符宽 |
≥0.15mm |
字符最小的宽度,如果小于0.15mm,实物板可能会因设计原因而造成字符不清晰 |
|
最小字符高 |
≥0.8mm |
字符最小的高度,如果小于0.8mm,实物板可能会因设计原因造成字符不清晰 |
|
字符宽高比 |
1:5 |
最合适的宽高比例,更利于生产 |
|
走线与外形间距 |
≥0.3mm(12mil) |
锣板出货,线路层走线距板子外形线的距离不小于0.3mm;V割拼板出货,走线距V割中心线距离不能小于0.4mm |
|
拼版:无间隙拼版间隙 |
0间隙拼 |
是拼版出货,中间板与板的间隙为0(文档有详解) |
|
拼版:有间隙拼版间隙 |
1.6mm |
有间隙拼版的间隙不要小于1.6mm,否则锣边时比较困难 |
|
Pads厂家铺铜方式 |
Hatch方式铺铜 |
厂家是采用还原铺铜,此项用pads设计的客户请务必注意 |
|
Pads软件中画槽 |
用Drill Drawing层 |
如果板上的非金属化槽比较多,请画在Drill Drawing层 |
|
Protel/dxp软件中开窗层 |
Solder层 |
少数工程师误放到paste层,捷多邦对paste层是不做处理的 |
|
Protel/dxp外形层 |
用Keepout层或机械层 |
请注意:一个文件只允许一个外形层存在,绝不允许有两个外形层同时存在,请将不用的外形层删除,即:画外形时Keepout层或机械层两者只能选其一 |
|
半孔工艺最小半孔孔径 |
0.6mm |
半孔工艺是一种特殊工艺,最小孔径不得小于0.6mm |
|
阻焊层开窗 |
0.1mm |
阻焊即平时常的说绿油,捷多邦目前暂时不做阻焊桥 |
捷多邦简介
深圳捷多邦科技有限公司成立于2013年2月,是一家从事印制PCB/线板打样、快板、小批量生产和销售的高新技术企业。公司总部位于深圳福田华强北商业圈,生产工厂位于惠州市大亚湾石化大道西27号。
电路板介绍: 电路板主要由焊盘、过孔、安装孔、导线、元器件、接插件、填充、电气边界 电路板产业区等组成,各组成部分的主要功能如下: 焊盘:用于焊接元器件引脚的金属孔。 过孔:有金属过孔 和 非金属过孔,其中金属过孔用于连接各层之间元器件引脚。 安装孔:用于固定电路板。 导线:用于连接元器件引脚的电气网络铜膜。 接插件:用于电路板之间连接的元器件。 填充:用于地线网络的敷铜,可以有效的减小阻抗。 电气边界:用于确定电路板的尺寸,所有电路板上的元器件都不能超过该边界。 沃特弗电路板之薄膜线路SMT贴片(4张) PCB行业发展状况: 我国的PCB研制工作始于1956年,1963-1978年,逐步扩大形成 PCB产业。改革开放后20多年,由于引进国外先进技术和设备,单 面板、双面板和多层板均获得快速发展,国内PCB产业由小到大逐 步发展起来。中国由于下游产业的集中及劳动力土地成本相对较低 ,成为发展势头最为强劲的区域。2002年,成为第三大PCB产出国 。2003年,PCB产值和进出口额均超过60亿美元,首度超越美国, 成为世界第二大PCB产出国,产值的比例也由2000年的8.54%提升到 15.30%,提升了...
PCB打样的概念: pcb打样的英文全称 PrintedCircuitBoard proofing。 pcb打样详细介绍 PCB的中文名称为印制电路板、又称印刷电路板、印刷线路板是重要的电子部件是电子元器件的支撑体是电子元器件电气连接的提供者。由于它是采用电子印刷术制作的故被称为“印刷”电路板。 PCB打样就是指印制电路板在批量生产前的试产 主要应用为电子工程师在设计好电路 并完成PCB Layout之后向工厂进行小批量试产的过程即为PCB打样。而PCB打样的生产数量一般没有具体界线 一般是工程师在产品设计未完成确认和完成测试之前 都称之为PCB打样。 打样防焊漆制作过程: 防焊漆,俗称"绿漆",(Solder mask or Solder Resist),为便于肉眼检查,故于主漆中多加入对眼睛有帮助的绿色颜料,其实防焊漆了绿色之外尚有黄色、白色、黑色等颜色. 防焊的种类有传统环氧树脂IR烘烤型,UV硬化型, 液态感光型(LPISM-Liquid Photo Imagable Solder Mask)等型油墨, 以及干膜防焊型(Dry Film, Solder Mask),其中液态感光型为目前制程大宗.所以本单元只介绍液态感光作业 . 其步骤如下所叙: 铜面处理→印墨→预烤→...
