四层板概念:
四层板(4 layers)指的是电路印刷板PCB Printed Circuit Board用4层的玻璃纤维做成,可降低PCB的成本但效能较差。然后四层板、双面板,单面板、6层板---等如何分辨,下面介绍分辨PCB层数的方法:
(1)通过观看PCB板的切面得出,实际上这种方法是比较困难的,很少人有这种眼力。
(2)通过观察导孔就可以辩识。如果PCB板的正反面都能找到相同的导孔,或者将主板或显示卡对着光源,如果导孔的位置不能透光就是四层板。
四层板图设计中应注意事项:
⑴ 布线方向:从焊接面看,元件的排列方位尽可能保持与原理图相一致,布线方向与电路图走线方向一致,因生产过程中通常需要在焊接面进行各种参数的检测,故这样做便于生产中的检查、调试及检修。
⑵ 各元件排列、分布要合理和均匀,力求整齐,美观,结构严谨。
⑶ 电阻、二极管的放置方式分为平放与竖放两种,当电路元件数量不多,而且电路板尺寸较大的情况下,一般是采用平放较好;对于1/4W以下的电阻平放时,两个焊盘间的距离一般取4/10in,1/2W的电阻平放时,两个焊盘的间距一般取5/10in;二极管平放时,1N400X系列整流管,一般取3/10in。当电路元件数较多,而且电路板尺寸不大的情况下,一般是采用竖放,竖放时两个焊盘的间距一般取1~2/10in。
⑷ 电位器:稳压器用来调节输出电压,故设计电位器应满足顺时针调节时输出电压升高,反时针调节时输出电压降低;在可调恒流充电器中电位器用来调电电流的大小,设计电位器时应满足顺时针调时,电流增大。电位器安放位置应当满足整机结构安装及面板布局的要求,因此应尽可能放在板的边缘,旋转柄朝外。
⑸ IC座:设计印制板图时,在使用IC座的场合下,一定要特别注意IC座上定位槽放置的方位是否正确,并注意各个IC脚位是否正确,例如第1脚只能位于IC座的右下角或者左上角,而且紧靠定位槽(从焊接面看)。
⑹ 进出接线端布置:相关联的两引线端不要距离太大,一般为2~3/10in左右较合适。进出线端尽可能集中在1至2个侧面,不要太过离散。
电路板介绍: 电路板主要由焊盘、过孔、安装孔、导线、元器件、接插件、填充、电气边界 电路板产业区等组成,各组成部分的主要功能如下: 焊盘:用于焊接元器件引脚的金属孔。 过孔:有金属过孔 和 非金属过孔,其中金属过孔用于连接各层之间元器件引脚。 安装孔:用于固定电路板。 导线:用于连接元器件引脚的电气网络铜膜。 接插件:用于电路板之间连接的元器件。 填充:用于地线网络的敷铜,可以有效的减小阻抗。 电气边界:用于确定电路板的尺寸,所有电路板上的元器件都不能超过该边界。 沃特弗电路板之薄膜线路SMT贴片(4张) 大面积导体中连接腿的处理: 在大面积的接地(电)中,常用元器件的腿与其连接,对连接腿的处理需要进行综合的考虑,就电气性能而言,元件腿的焊盘与铜面满接为好,但对元件的焊接装配就存在一些不良隐患如: ①焊接需要大功率加热器。 ②容易造成虚焊点。所以兼顾电气性能与工艺需要,做成十字花焊盘,称之为热隔离(heat SHIELD)俗称热焊盘(THERMAL),这样,可使在焊接时因截面过分散热而产生虚焊点的可能性大大减少。多层板的接电(地)层腿的...

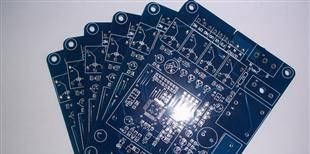

PCB打样的概念: pcb打样的英文全称 PrintedCircuitBoard proofing。 pcb打样详细介绍 PCB的中文名称为印制电路板、又称印刷电路板、印刷线路板是重要的电子部件是电子元器件的支撑体是电子元器件电气连接的提供者。由于它是采用电子印刷术制作的故被称为“印刷”电路板。 PCB打样就是指印制电路板在批量生产前的试产。主要应用为电子工程师在设计好电路并完成PCB Layout之后向工厂进行小批量试产的过程即为PCB打样。而PCB打样的生产数量一般没有具体界线,一般是工程师在产品设计未完成确认和完成测试之前都称之为PCB打样。 PCB设计的基本原则要求 1.印刷电路板的设计,从确定板的尺寸大小开始,印刷电路板的尺寸因受机箱外壳大小限制,以能恰好安放入外壳内为宜,其次,应考虑印刷电路板与外接元器件(主要是电位器、插口或另外印刷电路板)的连接方式。印刷电路板与外接组件一般是通过塑料导线或金属隔离线进行连接。但有时也设计成插座形式。即:在设备内安装一个插入式印刷电路板要留出充当插口的接触位置。 对于安装在印刷电路板上的较大的组件,要加金属附件固定,以提高耐振、耐冲击性能。 ...
