供应深圳PCB打样,深圳PCB打样厂家

价 格: 面议
型号/规格:双面板打样
品牌/商标:捷多邦

PCB打样的概念:

  pcb打样的英文全称 PrintedCircuitBoard proofing。
  pcb打样详细介绍 PCB的中文名称为印制电路板、又称印刷电路板、印刷线路板是重要的电子部件是电子元器件的支撑体是电子元器件电气连接的提供者。由于它是采用电子印刷术制作的故被称为“印刷”电路板。
  PCB打样就是指印制电路板在批量生产前的试产 主要应用为电子工程师在设计好电路 并完成PCB Layout之后 向工厂进行小批量试产的过程 即为PCB打样。而PCB打样的生产数量一般没有具体界线 一般是工程师在产品设计未完成确认和完成测试之前 都称之为PCB打样。



  有些工厂认为固定某些工作尺寸可以符合生产力,但原物料成本增加很多.下列是一些考虑的方向:

  一般制作成本,直、间接原物料约占总成本30~60%,包含了基板、胶片、铜箔、防焊、干膜、钻头、重金属(铜、钖、铅),化学耗品等。而这些原物料的耗用,直接和排版尺寸恰当与否有关系。大部份电子厂做线路Layout时,会做连片设计,以使装配时能有的生产力。因此,PCB工厂之制前设计人员,应和客户密切沟通,以使连片Layout的尺寸能在排版成工作PANEL时可有的利用率。要计算最恰当的排版,须考虑以下几个因素。

  a.基材裁切最少刀数与使用率(裁切方式与磨边处理须考虑进去)。

  b.铜箔、胶片与干膜的使用尺寸与工作PANEL的尺寸须搭配良好,以免浪费。

  c.连片时,piece间最小尺寸,以及板边留做工具或对位系统的最小尺寸。

  d.各制程可能的尺寸限制或有效工作区尺寸.

  e.不同产品结构有不同制作流程,及不同的排版限制,例如,金手指板,其排版间距须较大且有方向的考量,其测试治具或测试次序规定也不一样。 较大工作尺寸,可以符合较大生产力,但原物料成本增加很多,而且设备制程能力亦需提升,如何取得一个平衡点,设计的准则与工程师的经验是相当重要的。



捷多邦样板展示





dzsc/19/2961/19296142.jpg

黑油沉金工艺

dzsc/19/2961/19296142.jpg

蓝油喷锡板

dzsc/19/2961/19296142.jpg

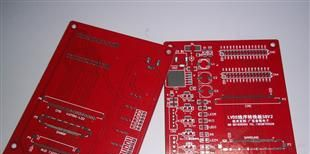

红油喷锡板

dzsc/19/2961/19296142.jpg

绿油喷锡板

dzsc/19/2961/19296142.jpg

绿油沉金工艺

dzsc/19/2961/19296142.jpg

四层沉金半孔工艺



捷多邦设备展示





dzsc/19/2961/19296142.jpg

测试机

dzsc/19/2961/19296142.jpg

沉铜电镀线

dzsc/19/2961/19296142.jpg

四头钻孔机

dzsc/19/2961/19296142.jpg

曝光机

dzsc/19/2961/19296142.jpg

锣边

dzsc/19/2961/19296142.jpg

高温烤箱



捷多邦工艺展示







加 工 能 力

工 艺 详 解

层数

单面、双面、四层、六层

层数,指设计文件的层数,捷多邦暂时只接受6层以下,最终以网站公告为准

板材类型

FR-4:建滔KB6160A

板材类型:纸板、半玻纤、全玻纤(FR-4)、铝基板,目前捷多邦只接受FR-4板材

尺寸

500x1100mm

暂时只允许接受550x400mm以内、另可接1200mm的超长板

外形尺寸精度

±0.2mm

外形公差

板厚范围

0.4--2.0mm

捷多邦目前生产板厚:0.4/0.6/0.8/1.0/1.2/1.6/2.0 mm

板厚公差 ( t1.0mm)

± 10%

此点请注意:因生产工艺原因(沉铜、阻焊、焊盘喷镀会增加板厚)一般走正公差

板厚公差( t1.0mm)

±0.1mm

此点请注意:因生产工艺原因(沉铜、阻焊、焊盘喷镀会增加板厚)一般走正公差

最小线宽

6mil0.15mm

线宽尽可能大于6mil,最小不要小于6mil,多层板时:内层不能小于0.2mm,外层不能小于0.15mm

最小间隙

6mil0.15mm

间隙尽可能大于6mil,最小不要小于6mil

成品外层铜厚

35um/70um1OZ/2OZ

指成品电路板外层线路铜箔的厚度,1 OZ35um 2 OZ=70um

成品内层铜厚

17um(0.5 OZ)

指成品多层板内层线路铜箔的厚度

钻孔孔径( 机器钻 )

0.3--6.3mm

0.3mm是钻孔的最小孔径,6.3mm是钻孔的孔径,如大于6.3mm工厂要另行处理

过孔单边焊环

0.153mm6mil

如导电孔或插件孔单边焊环过小,但该处有足够大的空间时则不限制焊环单边的大小;如该处没有足够大的空间且有密集走线,则最小单边焊环不得小于0.153mm

成品孔孔径 ( 机器钻)

0.2--6.20mm

因孔内壁附有金属铜,成品孔孔径一般小于文件中的钻孔孔径

孔径公差 (机器钻 )

±0.08mm

钻孔的公差为±0.08mm, 例如设计为0.6mm的孔,实物板的成品孔径在0.52--0.68mm是合格允许的

阻焊类型

感光油墨

感光油墨是现在用得最多的类型,热固油一般用在低档的单面纸板

最小字符宽

0.15mm

字符最小的宽度,如果小于0.15mm,实物板可能会因设计原因而造成字符不清晰

最小字符高

0.8mm

字符最小的高度,如果小于0.8mm,实物板可能会因设计原因造成字符不清晰

字符宽高比

1:5

最合适的宽高比例,更利于生产

走线与外形间距

0.3mm12mil

锣板出货,线路层走线距板子外形线的距离不小于0.3mmV割拼板出货,走线距V割中心线距离不能小于0.4mm

拼版:无间隙拼版间隙

0间隙拼

是拼版出货,中间板与板的间隙为0(文档有详解)

拼版:有间隙拼版间隙

1.6mm

有间隙拼版的间隙不要小于1.6mm,否则锣边时比较困难

Pads厂家铺铜方式

Hatch方式铺铜

厂家是采用还原铺铜,此项用pads设计的客户请务必注意

Pads软件中画槽

Drill Drawing

如果板上的非金属化槽比较多,请画在Drill Drawing

Protel/dxp软件中开窗层

Solder

少数工程师误放到paste层,捷多邦对paste层是不做处理的

Protel/dxp外形层

Keepout层或机械层

请注意:一个文件只允许一个外形层存在,绝不允许有两个外形层同时存在,请将不用的外形层删除,即:画外形时Keepout层或机械层两者只能选其一

半孔工艺最小半孔孔径

0.6mm

半孔工艺是一种特殊工艺,最小孔径不得小于0.6mm

阻焊层开窗

0.1mm

阻焊即平时常的说绿油,捷多邦目前暂时不做阻焊桥





捷多邦简介





  深圳捷多邦科技有限公司成立于2013年2月,是一家从事印制PCB/线板打样、快板、小批量生产和销售的高新技术企业。公司总部位于深圳福田华强北商业圈,生产工厂位于惠州市大亚湾石化大道西27号。
  捷多邦科技专注于单、双面、多层线路板打样、小批量生产,不断引进全新进口精密设备,采用先进工艺和高品质原材料并注重成本控制,力求为客户提供更优质、快捷、更具性价比的线路板产品。
  捷多邦科技采用自主开发的PCB在线投单CRM管理系统,CRM管理系统可实现:在线自助报价并打印订购单、系统下单、在线支付(折扣优惠)、生产进度查询、快件追踪等功能,价格透明、交货准时、品质更放心。客户可以不用一个电话,即可轻松完成采购全过程。
