供应干膜制程电路板打样，干膜制程电路板打样厂家
| 价 格： | 面议 | |
| 型号/规格： | PCB打样 | |
| 品牌/商标： | 捷多邦 |
pcb打样详细介绍
PCB的中文名称为印制电路板又称印刷电路板、印刷线路板是重要的电子部件是电子元器件的支撑体是电子元器件电气连接的提供者。由于它是采用电子印刷术制作的故被称为“印刷”电路板。
PCB打样就是指印制电路板在批量生产前的试产主要应用为电子工程师在设计好电路并完成PCB Layout之后向工厂进行小批量试产的过程即为PCB打样。而PCB打样的生产数量一般没有具体界线一般是工程师在产品设计未完成确认和完成测试之前都称之为PCB打样。
设计出印制电路板的目的主要是应用，因此我们要考虑它的实用性和可靠性，
同时减少印制电路板的板层和面积，从而来降低成本，适当大一些的焊盘、通孔、走线等有利于可靠性的提高，减少过孔，优化走线，使其疏密均匀，一致性好，使板面的整体布局美观一些。
一、要使所设计的电路板达到预期的目的，印刷电路板的整体布局、元器件的摆放位置起着关键作用，它直接影响到整个印刷电路板的安装、可靠性、通风散热、布线的直通率。
印刷电路板的外层尺寸优先考虑，PCB尺寸过大时，印制线条长，阻抗增加，抗噪声能力下降，成本也增加，过小，则散热不好，且邻近线条易受干扰，因此，首先对PCB的大小和外形，给出一个合理的定位。再确定特殊组件的位置和单元电路等，要按电路的流程把整个电路分为几个单元电路或模块，并以每个单元电路的核心组件（如集成电路）为中心，其它的组件要按一定的顺序均匀、整齐紧凑地排列在PCB板上，但不要太靠近这些大的组件，要有一定的距离，特别一些比较大、比较高的组件周围要保持一定的距离，这样有助于焊接和返修。对于功率较大的集成电路要考虑彩散热片，要给它留有足够的空间，并且放于印制板的通风散热好的位置。同时也不要过于集中，几个大的组件在同一板子上，要有一定距离，并且要使他们在45角的方向上，稍小的一些集成电路如（SOP）要沿轴向排列，电阻容组件则垂直轴向排列，所有这些方向都相对PCB的生产过程的传送方向。这样使元器件有规律的排列，从而减少在焊接中产生的缺陷。做显示用的发光二极管等，因在应用过程中要用来观察，应该考虑放于印制板的边缘处。
一些开关、微调组件等应该放在易于操作的地方。在同频电路中应考虑元器件之间的分布参数，一般高频电路中应考虑元器件之间的分布参数，一般电路尽可能使元器件平行排列，这样不但美观，而且易于装焊，同时易于批生产，位于电路板边缘的元器件，距离边缘一定要有3-5厘米的距离。在考虑组件位置的同时要对PCB板的热膨胀系数、导热系数、耐热性以及弯曲强度等性能进行全面考虑，以免在生产中对组件或PCB产生不良影响。
- 所属城市：广东 惠州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 王耀
- 电话：0755-33007055
- 传真：0755-33007098
- 手机：15817389008
- QQ ：
pcb打样优惠价，打样厂家pcb打样优惠价
信息内容：pcb打样详细介绍 PCB的中文名称为印制电路板，又称印刷电路板、印刷线路板，是重要的电子部件，是电子元器件的支撑体，是电子元器件电气连接的提供者。由于它是采用电子印刷术制作的，故被称为“印刷”电路板。 PCB打样就是指印制电路板在批量生产前的试产，主要应用为电子工程师在设计好电路，并完成PCB Layout之后，向工厂进行小批量试产的过程，即为PCB打样。而PCB打样的生产数量一般没有具体界线，一般是工程师在产品设计未完成确认和完成测试之前，都称之为PCB打样。 PCB的制造原理 我们打开通用电脑的健盘就能看到一张软性薄膜（挠性的绝缘基材），印上有银白色（银浆）的导电图形与健位图形。因为通用丝网漏印方法得到这种图形，所以我们称这种印制线路板为挠性银浆印制线路板。而我们去电脑城看到的各种电脑主机板、显卡、网卡、调制解调器、声卡及家用电器上的印制电路板就不同了。它所用的基材是由纸基（常用于单面）或玻璃布基（常用于双面及多层），预浸酚醛或环氧树脂，表层一面或两面粘上覆铜簿再层压固化而成。这种线路板覆铜簿板材，我们就称它为刚性板。再制成印制线路板，我们就称它为刚性印制线路板。单面有印制线路图形我们称单...

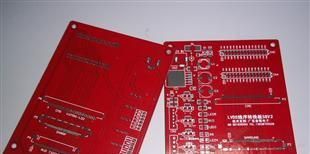

供应优质玻纤板，高品质pcb玻纤板
