pcb打样详细介绍:
PCB的中文名称为印制电路板,又称印刷电路板、印刷线路板,是重要的电子部件,是电子元器件的支撑体,是电子元器件电气连接的提供者。由于它是采用电子印刷术制作的,故被称为“印刷”电路板。

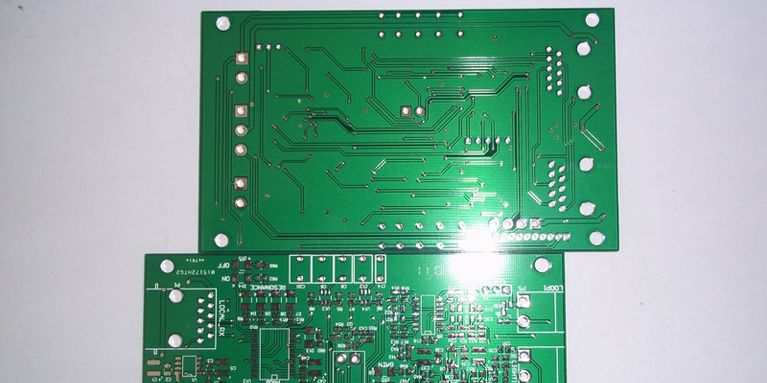

PCB打样就是指印制电路板在批量生产前的试产,主要应用为电子工程师在设计好电路,并完成PCB Layout之后,向工厂进行小批量试产的过程,即为PCB打样。而PCB打样的生产数量一般没有具体界线,一般是工程师在产品设计未完成确认和完成测试之前,都称之为PCB打样。
打样相关设计参数详解:
最小线宽 |
6mil |
线路到外形线间距 |
20mil |
最小线距 |
6mil |
焊盘单边 |
≥6mil |
最小孔径 |
12mil |
孔到孔边距 |
≥6mil |
最小过孔 |
12mil |
焊盘到外形线间距 |
20mil |
PCB打样的概念: pcb打样的英文全称 PrintedCircuitBoard proofing。 pcb打样详细介绍 PCB的中文名称为印制电路板、又称印刷电路板、印刷线路板是重要的电子部件是电子元器件的支撑体是电子元器件电气连接的提供者。由于它是采用电子印刷术制作的故被称为“印刷”电路板。 PCB打样就是指印制电路板在批量生产前的试产 主要应用为电子工程师在设计好电路 并完成PCB Layout之后向工厂进行小批量试产的过程即为PCB打样。而PCB打样的生产数量一般没有具体界线 一般是工程师在产品设计未完成确认和完成测试之前 都称之为PCB打样。 PCB双面板发展方向: 近年,随着VLSI、电子零件的小型化、高集积化的进展,多层板多朝搭配高功能电路的方向前进,是故对高密度线路、高布线容量的需求日殷,也连带地对电气特性(如Crosstalk、阻抗的要求更趋严格。而多脚数零件、表面组装元件(SMD)的盛行,使得电路板线路图案的形状更复杂、导体线路及孔径更细小,且朝高多层板(10~15层)的开发蔚为风气。1980年代后半,为符合小型、轻量化需求的高密度布线、小孔走势,0.4~0.6 mm厚的薄形多层板则逐渐普及。以冲孔加工方式完成零件导孔及外形。此外,部...
线路板也称电路板,系统分类为以下三种: 单面板 我们刚刚提到过,在最基本的PCB上,零件集中在其中一面,导线则集中在另一面上。因为导线只出现在其中一面,所以我们就称这种PCB叫作单面板(Single-sided)。因为单面板在设计线路上有许多严格的限制(因为只有一面,布线间不能交*而必须绕独自的路径),所以只有早期的电路才使用这类的板子。 双面板 这种电路板的两面都有布线。不过要用上两面的导线,必须要在两面间有适当的电路连接才行。这种电路间的「桥梁」叫做导孔(via)。导孔是在PCB上,充满或涂上金属的小洞,它可以与两面的导线相连接。因为双面板的面积比单面板大了一倍,而且因为布线可以互相交错(可以绕到另一面),它更适合用在比单面板更复杂的电路上。 多层板 【多层板】在较复杂的应用需求时,电路可以被布置成多层的结构并压合在一起,并在层间布建通孔电路连通各层电路 元件布局: (1)放置顺序先放置与结构有关的固定位置的元器件,如电源插座、指示灯、开关、连接件之类,这些器件放置好后用软件的LOCK功能将其锁定,使之以后不会被误移动。再放置线路上的特殊元件和大的元器件,如发热...
