pcb打样详细介绍
PCB的中文名称为印制电路板,又称印刷电路板、印刷线路板,是重要的电子部件,是电子元器件的支撑体,是电子元器件电气连接的提供者。由于它是采用电子印刷术制作的,故被称为“印刷”电路板。
PCB打样就是指印制电路板在批量生产前的试产,主要应用为电子工程师在设计好电路,并完成PCB Layout之后,向工厂进行小批量试产的过程,即为PCB打样。而PCB打样的生产数量一般没有具体界线,一般是工程师在产品设计未完成确认和完成测试之前,都称之为PCB打样。
捷多邦样板展示
dzsc/19/2959/19295916.jpg
黑油沉金工艺 |
dzsc/19/2959/19295916.jpg
蓝油喷锡板 |
dzsc/19/2959/19295916.jpg

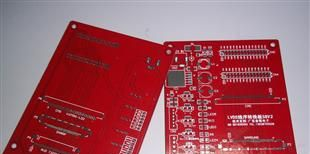

红油喷锡板 |
dzsc/19/2959/19295916.jpg
绿油喷锡板 |
dzsc/19/2959/19295916.jpg
绿油沉金工艺 |
dzsc/19/2959/19295916.jpg
四层沉金半孔工艺 |
捷多邦设备展示
测试机
沉铜电镀线
四头钻孔机
曝光机
锣边
高温烤箱
dzsc/19/2959/19295916.jpg
dzsc/19/2959/19295916.jpg
dzsc/19/2959/19295916.jpg
dzsc/19/2959/19295916.jpg
dzsc/19/2959/19295916.jpg
dzsc/19/2959/19295916.jpg
捷多邦工艺展示
项 目 |
加 工 能 力 |
工 艺 详 解 |
层数 |
单面、双面、四层、六层 |
层数,指设计文件的层数,捷多邦暂时只接受6层以下,最终以网站公告为准 |
板材类型 |
FR-4:建滔KB6160A |
板材类型:纸板、半玻纤、全玻纤(FR-4)、铝基板,目前捷多邦只接受FR-4板材 |
尺寸 |
500x1100mm |
暂时只允许接受550x400mm以内、另可接1200mm的超长板 |
外形尺寸精度 |
±0.2mm |
外形公差 |
板厚范围 |
0.4--2.0mm |
捷多邦目前生产板厚:0.4/0.6/0.8/1.0/1.2/1.6/2.0 mm |
板厚公差 ( t≥1.0mm) |
± 10% |
此点请注意:因生产工艺原因(沉铜、阻焊、焊盘喷镀会增加板厚)一般走正公差 |
板厚公差( t≥1.0mm) |
±0.1mm |
此点请注意:因生产工艺原因(沉铜、阻焊、焊盘喷镀会增加板厚)一般走正公差 |
最小线宽 |
6mil(0.15mm) |
线宽尽可能大于6mil,最小不要小于6mil,多层板时:内层不能小于0.2mm,外层不能小于0.15mm |
最小间隙 |
6mil(0.15mm) |
间隙尽可能大于6mil,最小不要小于6mil |
成品外层铜厚 |
35um/70um(1OZ/2OZ) |
指成品电路板外层线路铜箔的厚度,1 OZ=35um 2 OZ=70um |
成品内层铜厚 |
17um(0.5 OZ) |
指成品多层板内层线路铜箔的厚度 |
钻孔孔径( 机器钻 ) |
0.3--6.3mm |
0.3mm是钻孔的最小孔径,6.3mm是钻孔的孔径,如大于6.3mm工厂要另行处理 |
过孔单边焊环 |
≥0.153mm(6mil) |
如导电孔或插件孔单边焊环过小,但该处有足够大的空间时则不限制焊环单边的大小;如该处没有足够大的空间且有密集走线,则最小单边焊环不得小于0.153mm |
成品孔孔径 ( 机器钻) |
0.2--6.20mm |
因孔内壁附有金属铜,成品孔孔径一般小于文件中的钻孔孔径 |
孔径公差 (机器钻 ) |
±0.08mm |
钻孔的公差为±0.08mm, 例如设计为0.6mm的孔,实物板的成品孔径在0.52--0.68mm是合格允许的 |
阻焊类型 |
感光油墨 |
感光油墨是现在用得最多的类型,热固油一般用在低档的单面纸板 |
最小字符宽 |
≥0.15mm |
字符最小的宽度,如果小于0.15mm,实物板可能会因设计原因而造成字符不清晰 |
最小字符高 |
≥0.8mm |
字符最小的高度,如果小于0.8mm,实物板可能会因设计原因造成字符不清晰 |
字符宽高比 |
1:5 |
最合适的宽高比例,更利于生产 |
走线与外形间距 |
≥0.3mm(12mil) |
锣板出货,线路层走线距板子外形线的距离不小于0.3mm;V割拼板出货,走线距V割中心线距离不能小于0.4mm |
拼版:无间隙拼版间隙 |
0间隙拼 |
是拼版出货,中间板与板的间隙为0(文档有详解) |
拼版:有间隙拼版间隙 |
1.6mm |
有间隙拼版的间隙不要小于1.6mm,否则锣边时比较困难 |
Pads厂家铺铜方式 |
Hatch方式铺铜 |
厂家是采用还原铺铜,此项用pads设计的客户请务必注意 |
Pads软件中画槽 |
用Drill Drawing层 |
如果板上的非金属化槽比较多,请画在Drill Drawing层 |
Protel/dxp软件中开窗层 |
Solder层 |
少数工程师误放到paste层,捷多邦对paste层是不做处理的 |
Protel/dxp外形层 |
用Keepout层或机械层 |
请注意:一个文件只允许一个外形层存在,绝不允许有两个外形层同时存在,请将不用的外形层删除,即:画外形时Keepout层或机械层两者只能选其一 |
半孔工艺最小半孔孔径 |
0.6mm |
半孔工艺是一种特殊工艺,最小孔径不得小于0.6mm |
阻焊层开窗 |
0.1mm |
阻焊即平时常的说绿油,捷多邦目前暂时不做阻焊桥 |
捷多邦简介
深圳捷多邦科技有限公司成立于2013年2月,是一家从事印制PCB/线板打样、快板、小批量生产和销售的高新技术企业。公司总部位于深圳福田华强北商业圈,生产工厂位于惠州市大亚湾石化大道西27号。
pcb打样详细介绍 PCB的中文名称为印制电路板又称印刷电路板、印刷线路板是重要的电子部件是电子元器件的支撑体是电子元器件电气连接的提供者。由于它是采用电子印刷术制作的故被称为“印刷”电路板。 PCB打样就是指印制电路板在批量生产前的试产主要应用为电子工程师在设计好电路并完成PCB Layout之后向工厂进行小批量试产的过程即为PCB打样。而PCB打样的生产数量一般没有具体界线一般是工程师在产品设计未完成确认和完成测试之前都称之为PCB打样。 印制板设计要求与整体布局 (1) 正确正确正确正确:准确实现电路原理图的连接关系,避免出现“短路”和“断路”这两个简单而致命的错误。 (2) 可靠可靠可靠可靠:连接正确的电路板不一定可靠性好。例如:板材选择不合理,板材及安装固定不正确,元器件布局不当都可能导致PCB不能可靠的工作。从可靠性的角度讲,结构越简单,使用元件越少,板层数越少,可靠性越高; (3) 合理合理合理合理:一个印制板组件,从印制板的制造、检验、装配、调试到整机装配、调试直到维修,都与印制板设计的合理与否息息相关...
线路板也称电路板,系统分类为以下三种: 单面板 我们刚刚提到过,在最基本的PCB上,零件集中在其中一面,导线则集中在另一面上。因为导线只出现在其中一面,所以我们就称这种PCB叫作单面板(Single-sided)。因为单面板在设计线路上有许多严格的限制(因为只有一面,布线间不能交*而必须绕独自的路径),所以只有早期的电路才使用这类的板子。 双面板 这种电路板的两面都有布线。不过要用上两面的导线,必须要在两面间有适当的电路连接才行。这种电路间的「桥梁」叫做导孔(via)。导孔是在PCB上,充满或涂上金属的小洞,它可以与两面的导线相连接。因为双面板的面积比单面板大了一倍,而且因为布线可以互相交错(可以绕到另一面),它更适合用在比单面板更复杂的电路上。 多层板 【多层板】在较复杂的应用需求时,电路可以被布置成多层的结构并压合在一起,并在层间布建通孔电路连通各层电路 我们要制作一件电子产品,通常是先设计电路原理图。在电路原理图上,用各种特定的符号代表不同的电子元器件,并把它们用线连接起来。一个电子工程师可以通过这些符号和连线清楚地看出电路工作原理和各个各部分的功能。如果电路设计无误...
