厂家促销（LZZJ-10电流互感器）厂价直销、质优价廉
| 价 格： | 面议 | |
| 安装方式： | 立式密封 | |
| 电感量： | 00 | |
| 额定电流： | 5000（mA） | |
| 种类： | 电流互感器 | |
| 磁芯形状： | E形 | |
| 导磁体性质： | 铁芯 | |
| 标称电压： | 100（V） | |
| 允许误差： | 0.01 | |
| 应用范围： | 测量 | |
| 品质因数Q： | 00 | |
| 封装形式： | 插件电感 | |
| 型号： | LZZJ-10 | |
| 骨架材料： | 胶木 | |
| 分布电容： | 21（F） | |
| 工作频率： | 低频 | |
| 绕线形式： | 单层密绕式 | |
| 品牌： | 团结 | |
| 感抗XL： | 00（Ω） |
| 型号 | LZZJ-10Q |
|
额定电流 | 20～1000（A） | 种类 | 电流互感器 |
LZZJ－10Q系列电流互感器，是设计以环氧树脂为主绝缘，并加强外绝缘的全工况、全封闭式的电流互感器。具有高动热稳定性，高精度，有大爬电距离，低局部放电的高、精、尖的新产品，其爬电距离不小于27.5mm/kv,能承受相当于里氏9级的裂变加速度为0.4g正弦三波的耐震试验，局部放电小于20PC，适于潮湿、产品表面凝露的环境及热带高温地区。本产品体积小、重量轻，适宜于任何地点，任何位置安装。本产品不需特别维护，只要定期清除表面污物，即能正常运行。本产品特别适用于西安高压电器研究所设计的XGN□－10箱形固定式金属封闭开关设备。本产品内部已有接地线，故外部不再设接地螺钉。
二、结构简介
本型电流互感器绝缘主要由环氧树脂组成，铁芯采用优质取向冷轧硅钢带卷绕成圆形，二次均绕于圆周上，一次及二次绕组均浇注在环氧树脂中，具有优良的绝缘性能和防潮能力，并容易做到表面清洁。一次绕组出线端标志为P1、P2，二次绕组出线端标志为1S1、1S2、2S1、2S2。互感器为减极性接线。互感器底部的安装板上有接地螺栓及四个安装孔。
.一般技术条件
4.1使用条件
本型电流互感器适用以下使用条件：
4.1.1气温-5℃，气温 40℃；
4.1.2海拔不超过1000m；
4.1.3大气条件：大气中无严重影响互感器绝缘的污秽及腐蚀性和性介质；
4.1.4系统的接地方式：
a、中性点有效接地系统；
b、中性点非有效接地系统；
4.1.5设备种类：户内安装式；
4.1.6设备电压：12kV、设备绝缘水平12/42/75kV；
4.1.7用途：供额定频率50Hz、60Hz，额定电压为10kV的电力系统中作电流电能测量及继电保护用。
4.2额定值和性能要求：
4.2.1额定电压10kV；
4.2.2额定频率50Hz、60 Hz；
4.2.3额定电流：
a、额定一次电流（额定连续热电流）5、10、15、20、30、40、50、75、100、150、200、300、400、500、600、800、1000；
b、额定二次电流：5A、1A。
dzsc/19/2943/19294364.jpg
六、使用与维护
1、安装
产品安装在户外真空断路器箱外，通过一次线圈出线铜排和二次线圈引线不锈钢管固定，已随机配备了不锈钢螺母及密封圈。
2、使用
1．安装使用前应检查产品绝缘是否良好。
2．产品的任何一个二次绕组均不允许开路，所连接的回路中要经常检查连接点是否有松脱现象，否则将在二次回路中感应高电压危及人生和设备安全，如果某一个二次绕组暂时不用则应将其两个出线端子短路。
3．产品应经常保持清洁，定期将产品从线路上隔离，拭去其上的灰尘和其它杂物，如发现环氧树脂浇注体有裂缝时应即着手做绝缘试验，并彻底检查产品内部有无故障发生及时进行妥善处理。
4．产品经长期停用或储存后，再度使用时必须检查绝缘是否良好，不符合要求的不能使用。
七、随机文件
1、产品出厂试验合格证；
2、产品使用说明书。
八、订货时应注明事项：
1、产品型号；
2、额定电压；
3、电流比；
4、准确级；
5、用户如有特殊需要，经双方协商确定。
- 所属城市：浙江
- [联系时请说明来自维库仪器仪表网]
- 联系人： 张成
- 电话：8657727871888
- 传真：8657762781298
- 手机：13905873500
- QQ ：
厂家强烈推荐（LZZBJ9-10电流互感器）厂价直销、价格低廉

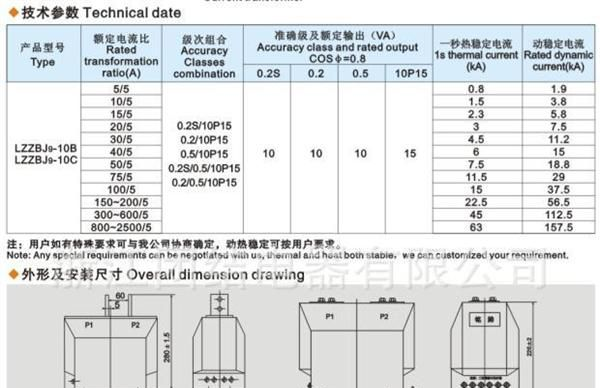

信息内容：LZZBJ9-10、LZZBJ9-12本型互感器为树脂浇注绝缘，户内型，全封闭支柱式结构的电流互感器，适用于额定频率为50Hz，工作电压为12kV、及以下户内装置的电力系统中作电流、电能测量及继电保护用。 结构简介：本型互感器为环氧树脂浇注绝缘，户内型，支柱式全封闭结构的全工况产品。铁芯采用优质导磁材料制成，一二次线圈及铁芯均浇注体内，产品表面采用不喷涂工艺，具有优良的绝缘和防潮性能，适应于污秽、凝露环境下安装使用。一次出线端标志P1、P2，二次出线端标志为S1、S2，极性为减极性。浇注体底部的安装板上有4个安装孔。 技术数据：额定一次电流：5~2500/5A；额定二次电流：5A；额定绝缘水平：12/42/75kV；互感器局部放电符合GB1208及GB7354-85《互感器局部放电测量》的要求LZZBJ9-10A、B、C型互感器为环氧树脂浇注绝缘全封闭户内型产品，适用于10KV及以下交流50HZ线路中作电流，电能测量和继电保护用。LZZBJ9-10A、B、C型电流互感器为支柱式全封闭结构，采用环形铁芯线圈，一、二次线圈用树脂浇注成型。由于加强了绝缘，在潮湿凝露及二级污秽条件下亦可正常运行。为方便用户安装，本型互感器有三种安装接线方式（A型，B型，C型）。产品的出头标记：一次为P1、P2，二次...
厂家直销（LZJ-10，LZJD-10电流互感器）质优价廉

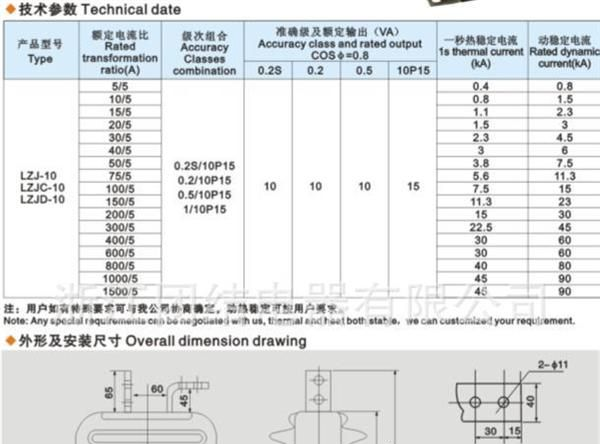

信息内容：LZJ,LZJC,LZJD-10概述:本型电流互感器为环氧树脂浇注绝缘全封闭产品，适用于额定频率50Hz或60Hz、额定电压10kV及以下的户内电力线路及设备中作电流、电能测量和继电保护用。本型电流互感器体积小、重量轻、绝缘性能优越、精度高、动热稳定倍数高。是旧型号LZJ(C,D)-10（半封闭）的替代产品，安装尺寸与旧型号一致。产品符合IEC44-1:1996及GB1208-1997《电流互感器》标准。一、概述本型电流互感器为环氧树脂浇注绝缘、户内型产品。适用于额定频率50Hz、额定电压10kV的交流电力系统中，作电流、电能测量及继电保护用。二、结构简介本型电流互感器为支柱式、全封闭结构，铁芯采用优质冷轧硅钢片卷绕成环形，二次线圈均绕于圆周上，连同一次均浇注在环氧树脂浇注体内，具有优良的绝缘性能和防潮能力，适宜于污秽、凝露环境下使用。产品底部的安装板上有安装孔及接地螺栓，互感器为减极性接线。三、技术数据（1） 额定一次电流：5~1500A；（2） 额定二次电流：5A；（3） 额定绝缘水平：12/42/75kV；（4） 级次组合：0.2/10P15、0.5/10P15;（5） 负荷的功率因数COSФ=0.8(滞后)；（6） 局部放电水平符合GB5583-85及GB1208-97的要求；（7） 准...
