磁珠，工厂批发片式磁珠电感MGGB1608M190H
| 价 格： | 面议 | |
| 型号/规格： | MGGB1608M190H | |
| 品牌/商标： | 迈翔（motto） | |
| 环保类别： | 无铅环保型 |
迈翔科技是一家高新技术企业，集研发设计、生产制造、销售服务的功率电感器件之厂家。
磁珠的详细信息：
应用范围： 陷波
种类： 电压互感器
品牌： MOTTO/迈翔
型号： MGGB1608M190HT
封装形式： 贴片电感
绕线形式： 单层密绕式
导磁体性质： 磁芯
磁芯形状： 柱形
工作频率： 低频
安装方式： 贴片式
骨架材料： 聚苯乙烯
铁氧体磁珠磁导率的测算：
1、测量磁珠的外径D,内径d,环的高度H,单位mm.
2、用漆包线穿绕10~20圈，绕紧点，不要太松，测量其电感量L,单位为uH,电感量大点测算误差小，电感量小测算误差就会大，请根据实际需要确定穿绕的圈数N.
3、将以上数据代入下式计算出大约的磁导率u0
u0=2500*L*（D+d）/（（D-d）*H*N*N）
例如：13X7X5的磁环，绕20圈，测得电感量23uH,代入上式计算
u0=2500*23*（13+7）/（（13-7）*5*20*20）=1150000/12000=95.8
测算结果与磁导率100的规格最接近，确定该磁环的u0是100,注意一般u0标称误差有+-10%.
对于没有参数的磁珠可以首先根据外观特征初步判断是哪种材料，再测算磁导率，就可以确定该磁珠的主要规格了。
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 吴锦中
- 电话：755-33693505-8005
- 传真：755-61624574
- 手机：13421804920
- QQ ：
磁珠，批发MGGB10005M501片式磁珠电感价格
信息内容：迈翔科技主营范围：主要产品有：SMD功率电感、一体电感、大电流电感、点磁胶电感、工字电感、共模电感、色环电感、立式电感、磁环电感、积层贴片电感、EMI抑制器等。 磁珠的详细信息： 应用范围： 陷波 种类： 电压互感器 品牌： MOTTO/迈翔 型号： MGGB1608M190HT 封装形式： 贴片电感 绕线形式： 单层密绕式 导磁体性质： 磁芯 磁芯形状： 柱形 工作频率： 低频 安装方式： 贴片式 骨架材料： 聚苯乙烯 磁珠的单位是欧姆，而不是亨利，这一点要特别注意。因为磁珠的单位是按照它在某一频率 产生的阻抗来标称的，阻抗的单位也是欧姆。磁珠的 DATASHEET上一般会提供频率和阻抗的特性曲线图，一般以100MHz为标准，比如600R@100MHz,意思就是在100MHz频率的时候磁珠的阻抗相当于600欧姆。

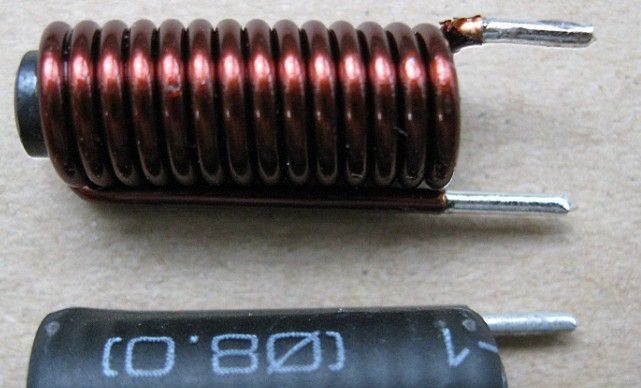

磁棒电感，工厂生产批发磁棒电感|磁棒线圈|一字型电感
