艾默生变频器维修故障代码剖析
| 价 格： | 1800.00 | |
| 型号/规格： | EV2000 | |
| 品牌/商标： | EMERSON（艾默生） |
上海祥洪您身边的变频器维修专家，帮您解决一切难题，无图纸芯片级维修。在维修艾默生系列变频器前，一定要对故障代码有所了解，不然就无从下手。本人收集整理这些资料，就是为了和大家一起分享，希望能帮助到大家日后的工作。
|
故障类型 |
故障代码 |
故障类型 |
故障代码 |
|
输入缺相 |
POFF |
输入欠压 |
E008 |
|
输出缺相 |
E001 |
加速过流 |
E009 |
|
模块保护 |
E002 |
减速过流 |
E010 |
|
逆变过热 |
E003 |
恒速过流 |
E011 |
|
整流过热 |
E004 |
加速过压 |
E012 |
|
读写故障 |
E005 |
减速过压 |
E016 |
|
接触器未吸合 |
E006 |
恒速过压 |
E018 |
|
电流检测电路故障 |
E007 |
控制电源过压 |
E019 |
1、电流检测故障 （如报E019，E001）：
（1）控制板Q1(15050026)坏。
（2）7840坏：在变频器通电时，用直流档，黑接5脚，红分别接6，7，8脚，值为2.5，2.5，5为正常，否则7840坏。
（3）小板坏：在变频器通电时，用直流档，黑接7840的5脚，红分别接小板的脚从左到右应为2.5，2.5，2.5，3.4 1.5 ，0，1.6。
如值不对，小板坏：此时可更换小板坏中的三个小IC(39030024 LMV393),如还不好，更换小板。
2、艾默生变频器维修显示POFF:
驱动板上电POFF，测CVD电压正常应为2.6－2.7，如测得1.9，可能R51,R52,C36,C37,排线中的某一个坏， 其中的电解电容坏的最多。只在带电机运行时报POFF,驱动板变压器也有可能坏。
3、缓冲电阻坏：
缓冲电阻和滤波大电容是成对的。如果其一坏，另一个很可能也坏。缓冲电阻坏也有可能是继电器不吸合（继电器坏或控制板坏，或与二者相连的电路上元件坏）引起。单相输入（220V）的变频器，特别要注意：如果无显示或炸机，很可能是用户接入了三相电（380V）引起的（可察控制板的故障记录：母线电压是否由310变为了540）。此时不断IPM的整流桥已坏，滤波大电容也坏（或炸裂或顶面凸起变硬）。如果只更换IPM后就上电，会听到“啪，啪”的响声（电容内的声音），应立即掉电，否则IPM的整流桥又会坏。发现一个大电容坏，都换新的。因电容是易坏易老化的器件。
4、艾默生变频器维修显示不稳：
先有显示，然后没有，风扇停下，电压只有12，此种现象一般是U1厚膜坏。 报故障E015:通电指示灯亮，键盘不亮，拨了风扇就好－－风扇短路
5、不制动：
01180099，01180100，01180113，01180114 的制动管不在IPM内部，变频器炸机和不显示很可能就是在变频器停机制动时引起的，所以更换IPM后，一定要检测制动电路的好坏：制动光耦，制动管（MOS管不好测，可测其串联的续流二极管，正常应为0.37左右），门极电阻（也就是MOS管的门极电阻，正常应为100欧姆）。修好上电后，TD900 F093改为150，报E007,红接P(+),黑接PB,如电压在17－30跳动，制动正常。TD3200 F133=150 直流电压 270－350V 制动起作用。
6、艾默生变频器维修炸整流桥：
如果测得部分整流桥损坏，而逆变桥全是好的，就有可能是正负母排之间打火引起。环境潮湿是主因，一般是有水滴在正负接线端子之间，或者是有水滴在正接线端子和散热器之间引起炸机的。此种坏机的接线端子绝缘性已变差，一定要更换，否则一上电又炸了。另一种原因就是滤波大电容短路（或炸裂或顶面凸起变硬），也要注意更换电容。
7、机器打嗝：
即风扇时快时慢，无显示。一般是控制板短路了，去掉控制板再上电，如还打嗝，有可能就是厚膜周边的器件坏了，例如TD1000大体积R56电阻27欧的阻值变大了很多,即打嗝保护电路自身坏了。开关电源不工作，可量其中一个电阻的电压，如有点电压且在跳变，说明开关电源已起振，但后面电路短路了（变压器脚间连锡，滤波电容碰歪），打嗝保护电路在起作用。如一点电压也没有，说明开关电源没起振，一般是厚膜坏或2844及附近器件坏。
8、艾默生变频器维修风扇无力，转速慢：
EV1000的D6击穿。上电报8888：FECDF21U1板U8坏，有细小裂缝。EV1000如01180128，带载停机报8888:变压器电感量变差或PC9原副边绝缘不够。
9、按运行报8888：驱动光耦短路。
10、 EV1000大体积：原故障是炸机，修好后运行无输出或E019,常坏的是U9。无输出有时Q2也坏。
- 所属城市：上海 上海市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 潘工
- 电话：021-54301846
- 传真：021-54301851
- 手机：13917560658
- QQ ：
上海AAA级变频器维修培训
信息内容：上海祥洪变频器维修培训（初、中、班）-上海变频器维修西点军校-上海AAA级培训基地-变频器芯片级维修中心。 上海变频器维修培训与应用技术（初、中、班）招生简章——2013年4月20日开班详情： 上海祥洪自动化设备有限公司多年从事维修各大品牌变频器、伺服器、触摸屏、PLC、直流调速器等自动化产品。公司拥有大量经验丰富、业务能力强的资深工程师，经验丰富，配件齐全，服务周到。 本公司顺应变频器维修市场的发展需求，特开设变频器维修培训班，培养技术人才 ，为实现中国最值得信赖的自动化服务厂商而努力奋斗。 上海祥洪变频器维修培训优势： 1、数名业内，从事维修10年以上的工程师 ，各品牌变频器维修得心应手。 2、公司有大量的变频器实物可供学员实际操作维修，从认知-调试-维修逐步分解教学。 3、业内最技术人员编制的且有针对性的教材 ，由浅至深。 4、理论和实践相结合的培训模式，由资深的变频器维修工程师手把手教学员修变频器，让学员快速掌握维修变频器的技能。 5、环境优雅的教室 ，在轻松的氛围下享受级的课程。 6、包学包会，一学期不会可待...

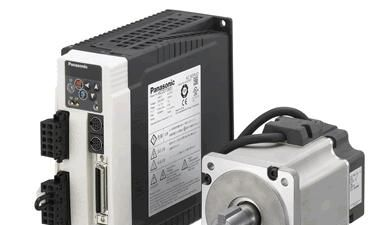

Panasonic授权松下伺服驱动器维修中心
