JL-2C静态电流继电器
| 价 格： | 面议 | |
| 额定电压： | DC220,110 | |
| 产品系列： | JL-2 | |
| 线圈电源： | 220 | |
| 额定电流： | 1 | |
| 触点切换电流： | - | |
| 触点切换电压： | - | |
| 防护特征： | 塑封式 | |
| 触点负载： | 中功率 | |
| 应用范围： | 电流 | |
| 型号/规格： | JL-2C | |
| 品牌/商标： | 国产 | |
| 触点形式： | 常开型 |
1、概述
1.1 用途
JL-1C系列电流继电器适用于电机、变压器和输电线路等设备的保护装置中作过负荷和短路的启动元件。
1.2 特 点
1.2.1 主回路由集成电路构成，具有很高的准确度和返回系数，且动作速度快、功耗小、整定范围宽。
1.2.2 采用BCD码拨盘开关整定，直观方便。
1.2.3 具有较高的抗干扰能力和可靠性。
1.2.4 继电器的壳体，含端子接线，与DL-30系列电磁式继电器完全相同，可相互代换。
2、技术要求
2.1 电流整定范围
整定范围有五种：
0.05~0.5A，级差0.01A；0.2~2A，级差0.1A；
2~20A，级差1A；5~50A，级差1A；
10~100A，级差1A。
2.2 直流辅助电源
220、110、48V，允许变化±10%。
2.3 整定误差
在调整范围内均不大于±3%。
2.4 返回系数
返回系数不小于0.90。
2.5 动作时间和返回时间
1.2倍整定值的动作时间不大于30ms；
2倍整定值的动作时间不大于25ms；
返回时间均不大于27ms。
2.6 功率消耗
交流回路：在加动作值时不大于2VA。
直流回路：动作前不大于3W，动作后不大于5W。
2.7 触点性能
继电器在电压不大于250V，电流不大于2A的直流有感负荷（τ= 5±0.75ms）电路中，触点的断开容量为50W。
输出触点允许长期接通电流为2A的负载。
2.8 电寿命
不低于105次。
2.9 绝缘电阻
在标准试验大气条件下，继电器各导电电路对外露非带电金属部分及外壳之间，用开路电压为500V的测试仪器分别测定其绝缘电阻值，其测定值应不小于300MΩ。
2.10 介质强度
在标准试验大气条件下，继电器导电电路对外露非带电金属部分及外壳之间，以及在电气上无联系的不同电路之间，应能承受交流2kV（有效值）50Hz试验电压，历时1min无绝缘击穿或闪络现象。
2.11 重量
继电器的重量约为1kg±10g。
2.12 抗干扰能力
继电器的抗高频干扰应符合DL478–92（静态继电保护及安全自动装置通用技术条件）。
3、整定方法
继电器采用BCD码拨盘开关整定，其整定值等于拨盘开关置数乘以整定级差（乘积应在整定范围内）。例如：当继电器整定级差为0.01A时，若拨盘开关置数为750，则整定值为750×0.01A=7.5A，若拨盘开关置数为500，则其整定值为500×0.01A=5A；当继电器整定级差为0.1A时，其整定方法同上。
4、使用与维护
4.1 使用本继电器时需加直流辅助电压，接入直流电压时，应注意与额定电压是否相符，正负极性不能接错，接错时继电器不能工作，电源指示灯（绿灯）不亮，但不会造成继电器损坏。
4.2 被测交流电流按端子接线图所示接入，无须考虑串并联接法，不能用端子短路板。
4.3 使用地点振动和冲击的响应量严酷等级不可超过ZBK 45020标准1级。
4.4 继电器采用集成电路元件构成，在调试使用过程中，应按有关规定进行，并不得带电插拔内部元件。
5、订货须知
订货时请指明：
a. 产品型号、名称、数量；
b. 辅助直流电压额定值；
c. 特殊技术要求；
- 所属城市：浙江
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈永攀
- 电话：
- 传真：
- 手机：
- QQ ：
静态过流继电器GL-22/5A 10A GL-24
信息内容：生产及销售各种继电器系列，过流继电器、静态过流继电器、冲击继电器、信号继电器、静态信号继电器、闪光继电器、静态电压继电器、静态电流继电器、过电流继电器、交流、直流电磁继电器、接地、同步、相序继电器、双位置继电器、欢迎客户来电洽谈选购，QQ、1337957696，手机、13736399879. 应用范围过流品牌浙江许继产品系列GL型号GL-21触点形式转换型额定电压AC/DC24-240（V）防护特征封闭式直流电阻10（Ω）吸合电流5（A）释放电流5（A）用于电动机、变压器与输电线的过负荷及短路保护中，作为反时限元件。本系列属电磁式和感应式复合组合，具有反时限及瞬时动作特性，结构为凸出式有板前和板后接线两种接线方式。dzsc/19/2880/19288037.jpg dzsc/19/2880/19288037.jpg
无源静态电流继电器JWL-41、JWL-42、JWL-

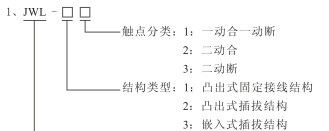

信息内容：1、JWL系列集成电路无辅源电流继电器用于发电机、 变压器和输电线的过负荷和短路保护装置中作为启动元件。本继电器为集成电路静态型继电器，精度高、功耗小、动作时间快、返回系数高、整定直观方便、范围宽，无需提供直流辅助电源可完全替代电磁型电流继电器。2、JWL系列无辅源电流继电器分为三个系列：JWL-10、20、30，分别替代 DL-10、DL-20、DL-30等系列电磁型电流继电器。JWL系列无辅源电流继电器采用拨码开关整定电流值，改变整定值无需校验，整定范围宽，有利于用户压缩库存品种。dzsc/19/2881/19288163.jpg
