磁悬浮位移传感器 非接触式位移传感器 德敏哲
磁悬浮位移传感器磁致伸缩（Absopos）的运作原理是通过分析两个磁场相互感应的反馈信号而达致。
磁场是利用一个磁铁在传感器外壳上运行。第二磁场是由脉冲产生器产生。当两个磁场互相感应，一个值的位置信号便会以超声波速度反馈。精密电路系统便会对超声波的波形进行分析，继而输出一个和高分辨率的位置信号，让机台可以实时进入生产状态。
磁悬浮位移传感器
磁致伸缩位移传感器的优势
FOR EXTREMELY ACCURATE,LOW-NOISE,AND
WEAR-FREE ABSOLUTE POSITION FEEDBACK
|
|
l磁致伸缩位移传感器采用非接触式超声波测量技术。能提供的线性和值的位置测量。
l 铝成型外壳能配合两种形式的磁铁滑块进行非接触式测量。
l 直接取替电阻式电位器，而无须机械修改。
l 开放式导轨型外壳设计能减少因安装失误而损坏传感器。
|
磁悬浮位移传感器
|
标准规格
|
|
|
|
|
测量数据
|
直线位移
|
|
|
供应电源
|
+24Vdc (20.4 - 28.8Vdc)
|
|
|
输入保护
|
极性保护至-30Vdc, 过压保护至36Vdc
|
|
|
用电量
|
50-140mA (按量程而定)
|
|
|
绝缘强度
|
500Vdc (DC地端对机器接地端)
|
|
|
输出
|
0-10Vdc, 10-0Vdc双输出, 负载电阻5kΩ
|
|
|
分办率
|
无限 (取决於控制器A/D与电源纹波)
|
|
|
重複精度
|
满量程的 < ±0.005%
|
|
|
非线性度
|
满量程的 < ±0.01% ( ±90μm)
|
|
|
工作温度
|
-40至85℃
|
|
|
防护级数
|
IP65(当正确连接上插头时)
|
|
|
振盪指标
|
10-2000Hz / IEC标準68-2-6
|
|
|
冲击指标
|
100g (单一冲击) / IEC标準68-2-27 (耐久性)
|
|
|
更新时间
|
0.5ms 1200mm以内 / 1.0ms2400mm以内/ 2.0ms 4800mm以内
|

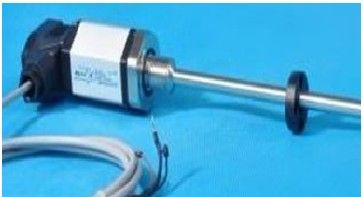

磁悬浮位移传感器18系列磁致伸缩位移传感器是采用非接触式磁致伸缩测量技术。此技术能提供高精準、直接和值的位移输出。非接触式设计不但方便安装，而且能消除所有工作磨损而带来的误差。
磁悬浮位移传感器铝成型外壳符合IP65标準，保證能工作於苛刻和高尘埃污染的环境。固定夹片提供灵活和简易的安装方式，适合一般机械使用。总括而言，18系列磁悬浮式磁致伸缩位移传感器非常坚固耐用，是要求严格的工业环境中最理想选择。
磁悬浮位移传感器详情参数请参考东莞市雷格特传感设备有限公司的：1800系列磁致伸缩位移传感器德敏哲germanjet
|
