2芯防水连接器M19 IP68 厂家出品 50套起热卖
| 价 格： | 14.50 | |
| 接口类型： | AC/DC | |
| 接触件材质： | 黄铜 | |
| 针数： | 2 | |
| 种类： | 插头/插座 | |
| 加工定制： | 是 | |
| 形状： | 圆形 | |
| 线长： | 按客户要求（mm） | |
| 应用范围： | LED | |
| 型号： | M19 | |
| 工作频率： | 高频 | |
| 特性： | 防水 | |
| 品牌： | 利路通 | |
| 绝缘体材质： | 尼龙 | |
| 防水： | 耐寒 | |
| 支持卡数： | 多合一 | |
| 芯数： | 2 | |
| 制作工艺： | 注塑 |
1：外观、环境描述
1.1外形参考尺寸(长×宽×高)(mm)：以实物为准（图纸仅供参考）。
1.2使用环境条件
工作温度: -25℃～105℃ 贮存温度: -25℃～85℃ 大气压力: (86～106) KPa
相对湿度:≤90%防水等级：IP68
2：产品结构描述
2.1接线方式：焊接式。2.2入线直径：Φ11mm
2.3连接器接触件及镀层：铜，Φ2.3/1.0mm,镀金。2.4接触件塑胶：尼龙，260℃耐温，V-0级阻燃。
2.5防水胶圈：硅胶。2.6灌胶：环氧树脂。
3：测试
3.1抗电强度：按照GJB1217-1991中1005方法，常温常压下，导体与绝缘体间，试验电压（有效值）AC
1500V / 50Hz，经1min而无击穿或飞弧现象，超漏电流小于2mA。
3.2绝缘电阻： 按照GJB1217-1991中1005方法，常温常压下，导体与绝缘体间，试验电压（有效值）DC 500V，
绝缘电阻大于1000MΩ。
3.3接触电阻：常温常压下，防水连接器公母插合状态下，接触电阻≤10mΩ。
3.4盐雾测试：未插合的连接器按照GJB1217-1991中方法1001的规定,连接器经受盐溶液浓度5%的氯化钠溶液，
温度35±2℃的中性盐雾试验48h后，不出现影响性能的腐蚀。
3.5防水性能：常温常压下，防水连接器公母插合并装好螺母，置入1m深清水中,试验时间4h，连接器内部无
渗水现象。在常温常压下凉置30min，测试达到3.1、3.2、3.3要求。
3.6接触件分离力：单孔分离力为1.0-4.0N。
3.7机械寿命：按照GJB1217-1991方法的2016进行测试，接触件插拔3000次，接触件磨擦表面允许镀层有轻微
磨损，但不露其基体金属，不出现影响性能的机械损伤,试验后测试接触电阻符合测试部分3.3的要求。
3.8互配性：同一型号规格的自由连接器与固定连接器应能完全插合和分离。
3.9环境适应性：产品在经受表1所述条件的试验后应满足表1所规定的要求。
3.10试验方法：除另有规定外，常温常压均指温度15℃～35℃,相对湿度45%～75%,大气压86KPa～106KPa.
M19防水连接器2针的规格参数：
防水接头2芯：额定电流：20A，额定电压：500V，耐压：1500V，接触电阻：<1mΩ，绝缘电阻：>2000MΩ，线径：φ11mm，外壳材料：尼龙加纤；
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 梁宇庆
- 电话：0755-84501726
- 传真：0755-84501726
- 手机：
- QQ ：

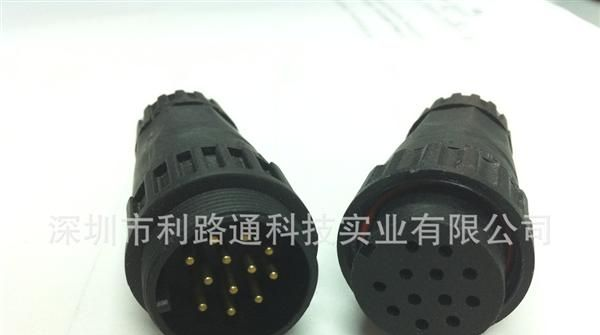

深圳厂家直销12芯M22公母插头，IP68航空插
信息内容：M22-连接器的规格参数： 1.1外形参考尺寸(长×宽×高)(mm)：以实物为准1.2使用环境条件工作温度: -25℃～85℃贮存温度: -25℃～85℃相对湿度:≤90%大气压力: (86～106) KPa防水等级：IP68接线方式：五金端压线连接器接触件及镀层：铜，Φ2.4mm,镀金。接触件材料：热塑材料，PA66，260℃耐温，V-0级阻燃。防水胶圈材料：硅胶。外观：无缩水、变形等现象。灌胶材料：环氧树脂 "

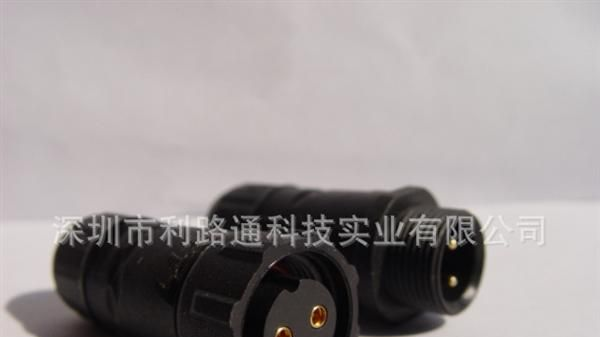

原厂家防水连接器 公母旋转对接 CE认证
