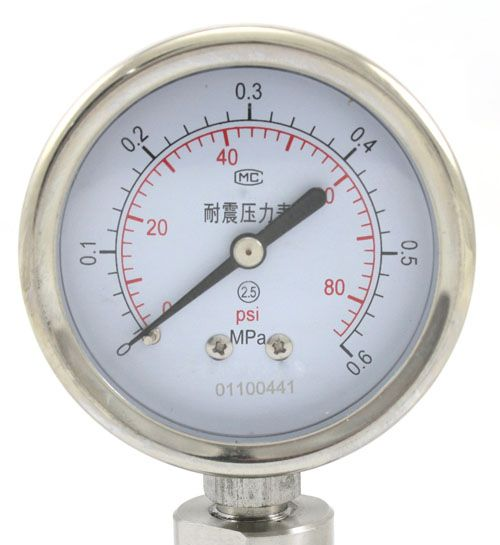

供应膜片压力表,隔膜压力表
| 价 格： | 面议 | |
| 型号/规格： | SPRF-100A | |
| 品牌/商标： | 苏普锐 |
膜片压力表适用于测量具有一定腐蚀性、非凝固或非结晶的各种流体介质的压力或负压。耐腐蚀性能取决于膜片材料。
膜片压力表结构原理
仪表由测量系统(包括法兰接头、波纹膜片)、传动指示机构(包括连杆、齿轮传动机构、指针和度盘)和外壳(包括表壳和罩圈)等组成。仪表外壳为防溅结构，具有较好的密性，故能保护其内部机构免受污秽浸入。
仪表的作用原理是基于弹性元件(测量系统上膜片)变形。在被测介质的压力作用下，迫使膜片产生相应的弹性变形---位移，借助连杆组经传动机构的传动并予放大，由固定于齿轮上的指针逐将被测值在度盘上指示出来。
膜片压力表主要技术指示
度等级：2.5
使用环境温度：-40～+70℃；相对湿度不大于90%
温度影响：使用温度偏离20±5℃时，其温度附加误差不大于0.04%/℃
膜片压力表工作位置：垂直安装。
|
型号 |
标度范围 |
承压部 |
表壳 |
重量kg |
|
|
SPRF-100A |
0～0.6、0～0.1、0～0.16、0～0.25、0～0.4 |
φ85 |
φ100 |
1.6 |
|
|
SPRF-100B |
|||||
|
φ115 |
|
||||
|
SPRF-150A |
φ85 |
φ150 |
1.8 |
|
|
|
SPRF-150B |
|||||
|
φ115 |
|
||||
|
SPRF-100B |
0～1.6、0～.5、0～4、0～6、0～10、 |
φ160 |
φ100 |
2.9 |
|
|
SPR50B |
φ160 |
φ150 |
3.2 |
|
膜片压力表0～40、-40～0、±20KPa规格承压部尺寸D1为φ85
导压系统及外壳等主要零件的材质
|
型号 |
名称 |
导压系统 |
表壳材料 |
||
|
膜片 |
法兰接头 |
密封垫圈 |
|||
|
100A |
膜片压力表 |
Cr15Ni7Mo |
1Cr18Ni9 |
丁腈橡胶 |
铸铝 |
|
sPF-100B |
不锈钢膜片压力表 |
聚四氟乙烯 |
1Cr18Ni9 |
||
|
SF-100B-F |
法兰不锈钢膜片压力表 |
||||
|
|
SPF-100A |
SPF-100B |
SPF-100B |
SPF-150A |
SPF-150B |
SPF-150B-F |
|
D |
φ100 |
φ110 |
φ110 |
φ150 |
φ160 |
φ160 |
|
H |
66 |
66 |
66 |
91 |
91 |
91 |
|
h |
32 |
32 |
36 |
32 |
32 |
36 |
