LXB-2A电流相位比较继电器
| 价 格： | 面议 | |
| 额定电压： | - | |
| 产品系列： | 电流相位比较继电器 | |
| 线圈电源： | - | |
| 额定电流： | 5 | |
| 触点切换电流： | - | |
| 触点切换电压： | - | |
| 防护特征： | 封闭 | |
| 触点负载： | - | |
| 应用范围： | 电流 | |
| 型号/规格： | LXB-2A | |
| 品牌/商标： | 国产 | |
| 触点形式： | 常开型 |
1、用途
LXB-2A型电流相位比较继电器用于相位比较式母线差动保护线路中，作为选择元件。
2、技术要求
1．额定值
额定电流为1A、5A。
额定频率为50 Hz～60Hz。
2．动作区
当IC和IM大于In，小于30In时，动作区为140°～180°，无重复动作区。
3．灵敏角：0°±4°、180°±4°。
4．起动电流
在灵敏角条件下，当任一电流在30In以内变化时，起动电流不大于0.5In。
5．动作时间
在灵敏角条件下，当IC、IM不小于In时，动作时间不大于40ms。
6．功率消耗
当IC、IM均为In时，继电器的总功率消耗不大于1.5VA。
7．触点断开容量
在直流有感(τ=5ms)回路，U≤250V，I≤0.2A为10W；在交流(cosφ=0.4)回路，U≤250V，I≤0.2A为20VA。
8．触点长期允许闭合电流为0.5A。
9．热性能要求
当环境温度在40℃ 时，继电器的变流器长期耐受110%额定电流时，绕组温升不超过65℃。
10．冲击电压为5kV。
11．绝缘电阻不小于300MΩ。
12．介质强度
继电器各导电电路连在一起与外露的非带电金属部分及外壳之间，应能承受2kV (有效值)，50Hz的交流电压历时1min的试验，而无绝缘击穿或闪络现象。
13．电寿命为103次，机械寿命为104次。
14．重量约为2.5kg。
- 所属城市：浙江
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈永攀
- 电话：
- 传真：
- 手机：
- QQ ：
DLS-44双位置继电器
信息内容：1、用途 DLS-40系列双位置继电器用于交流、直流操作的各种保护与自动控制系统中，作为切换、闭锁元件。其中DLS-41、42型用于直流回路；DLS-43、44 型用于交流回路；DLS-41、43型的线圈不串触点；DLS-42、44型的线圈串触点。2、结构与工作原理继电器采用JCK-10A/3壳体，外形尺寸、背后端子及安装开孔图见附录1。背后端子接线图见图2，前接线端子接线图见图3。dzsc/19/2872/19287204.jpg (a) DLS-41、43 (b) DLS-42、44图1 工作原理继电器工作原理见图1，继电器铁芯呈“山”字形，边柱上有线圈，DLS-41、43型继电器绕组直接引到端子[见图1(a)]，DLS-42、44型继电器绕组通过一副内部触点串联后引到端子[见图1(b)]。当继电器线圈励磁动作时，一组触点闭合，另一组触点断开。继电器的可动系统由磁路中的磁铁自保持。在图1(b)所示位置，当左边的线圈供给正确极性的直流电时，铁芯中产生磁通，与磁铁的磁通方向相反，迫使继电器转换到另一位置，此时与线圈串联的触点断开，电源被切断，继电器靠磁铁保持在动作后的位置上。触点型式用两位数表示举例如下：DLS-41/10- 2动断触点对数动合触点对数 触点型式是指衔铁左闭右开而言，端子118、128(左)线圈通...
JL-51静态电流继电器JL-51A

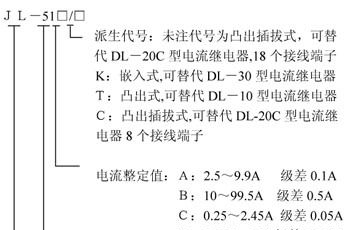

信息内容：用途 JL-51型电流继电器用于发电机，变压器及输电线路的过负荷和短路的继电保护线路中（与常规电流继电器相同），作为启动元件。本继电器在电力系统CT饱和后仍能正确动作。主要特点 无需直流辅助电流，彻底解决了来自直流电源的干扰及发热问题。极大地提高了工作的可靠性。 抗CT饱和、抗暂态超越。本继电器是针对电力系统故障后，CT饱和可能引起电流继电器抖动和拒动而设计的。 主回路由三个厚膜电路芯片构成，具有很高的准确性和返回系数，且功耗小，整定范围宽。 采用拨码开关进行整定，直观方便。 具有很强的抗干扰能力和可靠性。 该继电器是电磁式电流继电器及需要直流辅助电源电流继电器的更新换代产品。有三种安装形式可以代替DL－10型、DL－20C型、DL－30型电流继电器。型号含义dzsc/19/2872/19287238.jpg技术数据 继电器的型号及技术数据列于表:型 号电流整定范围(A)额定频率(Hz)JL－51A2.5~9.950
