HWL-42无源静态电流继电器
| 价 格： | 面议 | |
| 额定电压： | V | |
| 产品系列： | HWL | |
| 线圈电源： | 220 | |
| 额定电流： | 5 | |
| 线圈功率： | 1 | |
| 触点切换电流： | - | |
| 触点切换电压： | - | |
| 防护特征： | 塑封式 | |
| 触点负载： | 中功率 | |
| 应用范围： | 电流 | |
| 型号/规格： | HWL-42 | |
| 品牌/商标： | 国产 | |
| 触点形式： | 转换型 |
主要技术参数
1、功率消耗：交流回路功耗小于1.5VA(交流额定值5A时)。
2、无辅源电流继电器整定误差
a、整定值在2-99.9A范围内，整定平均误差的值不大于3%；
平均误差=(5次测量平均值-整定值)/整定值×100%。
b、在基准条件下，同一整定值上测量的5次动作值的值和最小值应不大于的4%。
c、在-10℃~50℃的温度下，任一整定点误差的值应不大于整定值的5%。
3、交流额定值：5A，50Hz(可长期接通15A电流)。
4、动作时间: 1.1倍整定值的动作时间不大于40ms；2倍整定值的动作时间不大于35ms。
5、返回系数：0.85-0.95
6、 返回时间：不大于27ms。
- 所属城市：浙江
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈永攀
- 电话：
- 传真：
- 手机：
- QQ ：
JL-22静态电流继电器JL-22A

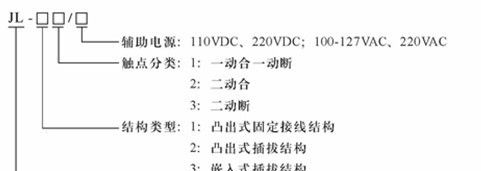

信息内容：1、应用范围 JL系列集成电路电流继电器用于电机、变压器和输电线的过负荷和短路保护装置中作为启动元件。本产品为集成电路静态型继电器，精度高、功耗小、动作时间短、返回系数高、整定直观方便、它克服了原来电磁型继电器触点易抖动、工作噪音较大、动作值返回系数难凋整及运输后动作值易变等缺点。产品分为三个系列：JL-10、JL-20、JL-30，可分别替代DL-10、DL-20、DL-30、DL-7等电磁式继电器。 注：JL-10、20、30系列电流继电器与其他各厂家型号JL-1A、1B、1C、JL8-10、20、30系列等共属同类型产品。dzsc/19/2868/19286803.jpg2、主要技术参数 辅助电源：DC 220V、110V、48V；AC 100-127V、220V 整定范围：A 0.05-0.499A、B 0.2-1.99A、C 2-19.9A、D 5-49.5A、E 10-99.5A。 整定误差：在基准条件下，整定值误差不超过±2.5％；一致性不大于整定范围的1.5％。 返回系数：在基准条件下，任一整定点的返回动作值不小于0.9。 动作时间：1.1倍整定值动作时间不大于25ms。 返回时间：0.5倍整定值返回时间不大于27ms。 功率消耗：交流回路功耗小于2VA；直流回路功耗小于5W。 触点容量：在电压不超过250V，电流不超过5A，时间常数为5...
LXB-2A电流相位比较继电器
信息内容：1、用途LXB-2A型电流相位比较继电器用于相位比较式母线差动保护线路中，作为选择元件。 2、技术要求1．额定值额定电流为1A、5A。额定频率为50 Hz～60Hz。 2．动作区当IC和IM大于In，小于30In时，动作区为140°～180°，无重复动作区。3．灵敏角：0°±4°、180°±4°。4．起动电流在灵敏角条件下，当任一电流在30In以内变化时，起动电流不大于0.5In。 5．动作时间在灵敏角条件下，当IC、IM不小于In时，动作时间不大于40ms。6．功率消耗当IC、IM均为In时，继电器的总功率消耗不大于1.5VA。7．触点断开容量在直流有感(τ=5ms)回路，U≤250V，I≤0.2A为10W；在交流(cosφ=0.4)回路，U≤250V，I≤0.2A为20VA。8．触点长期允许闭合电流为0.5A。9．热性能要求 当环境温度在40℃ 时，继电器的变流器长期耐受110%额定电流时，绕组温升不超过65℃。10．冲击电压为5kV。11．绝缘电阻不小于300MΩ。12．介质强度继电器各导电电路连在一起与外露的非带电金属部分及外壳之间，应能承受2kV (有效值)，50Hz的交流电压历时1min的试验，而无绝缘击穿或闪络现象。13．电寿命为103次，机械寿命为104次。14．重量约为2.5kg。
