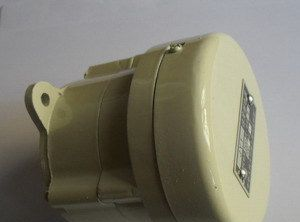

1、用途JC-2型冲击继电器用于直流操作的继电保护及控制回路中作为集中信号的元件。2、结构与工作原理继电器采用JK-11K、H、Q型壳体，其外形尺寸、背后端子及安装开孔图见附录3。背后端子接线图见图1。dzsc/19/2852/19285267.jpg图1 背后端子接线图继电器的基本原理是采用电容充放电原理，用极化继电器作执行元件。冲击电流Ic自端子5流入，在R1上得到电压增量IcR1,该电压通过极化继电器绕组给电容器C充电，其充电电流使极化继电器动作。极化继电器具有双位置特性。当电容器充电完毕，充电电流消失，极化继电器触点保持在动作位置。其返回可以通过按钮或触点将复归电流通入端子2，经电阻R2使极化继电器绕组流过反向电流而迫使返回；也可以用反向冲击自动返回，即当∑Ic突然减小Ic时，在R1上有一减量电压-IcR1，该电压使电容器经极化继电器绕组放电，其放电电流使极化继电器返回。继电器使用的典型接线图如图2所示。3、技术要求1． 直流额定电压：220V、110V、48V、24V。2． 冲击动作及冲击返回电流为0.1A。3． 稳定电流为2A。4． 稳定电流时的功率消耗为4W。5．触点断开容量在直流有感（τ=5ms）回路，U≤250V，I≤1A，为20W；在交流（cosФ=0.4）回路，U≤250...
