双位置继电器DCS-13
| 价 格： | 面议 | |
| 额定电压： | 220 | |
| 产品系列： | DCS-10 | |
| 线圈电源： | 220 | |
| 额定电流： | 5 | |
| 线圈功率： | 1 | |
| 触点切换电流： | - | |
| 触点切换电压： | - | |
| 防护特征： | 防尘罩式 | |
| 触点负载： | 中功率 | |
| 应用范围： | 双位置 | |
| 型号/规格： | 上继 DCS-13 | |
| 品牌/商标： | 国产 | |
| 触点形式： | 常开型 |
DCS-10(RXMVB2)系列双位置继电器
1 用途
用于需要大容量双稳态触点的工业控制和其他一般控制场合。
2 特点
2.1体积小，拆装方便，能安装在位置紧张有限的场合。
2.2用于需要大容量双稳态触点的工业控制和其它控制上，在电流互感器二次侧和跳闸上要求多切换。
2.3线圈回路串有切断触点，消除了持续的功耗，从而限制了热量积累及减轻控制电源的负载。
2.4线圈激励有交流和直流两种。
3 动作原理
DCS-10(RXMVB2)系列大容量锁定继电器足靠磁铁锁定的双稳态继电器。该继电器由磁系统，接触系统，支架三部分组成。磁系统由左右二个线圈，中间柱磁铁及铁芯组成双口磁回路，当左右二个线圈中的一个线圈通电激励时，线圈产生的磁场对磁铁产生斥力，使衔铁转换到另一侧由磁铁锁定并带动触点转换。触点采用桥式接触，断开容量较大。外壳采用引进的Combiflex凸出式模数化入结构。
4 技术数据
4.1动作值：DC<70％额定电压，AC<80％额定电压。
4.2动作时间：30／25ms(触点闭合／断开)。
4.3线圈功耗：DC 3.5W，AC 15VA。
4.4触点断开容量：AC，250V，10A(COSφ>0.4)，1000VA； DC，250V，5A(L/R<40ms)，100W。
4.5重量：0.7kg(凸出式)，2.5kg(嵌入式)。
4.6绝缘耐压：50Hz，1min，2kV。
4.7冲击电压：5kV。
4.8继电器能承受5-15Hz中等震级的地震波冲击。
4.9额定电压及线圈阻值。（见表1、2）
电压等级DC(V) | 48 | 110 | 220 |
线圈阻值(Ω) | 1.2K | 4.7K | 20.8K |
电压等级AC(V) | 110 | 220 | 380 |
线圈阻值(Ω) | 1K | 4.7K | 20.8K |
4.10继电器触点规格（见表3）
代号 |
| |||
RXME1代号 |
| |||
触 | dzsc/19/2844/19284468.jpg |
4.11凸出式模数化插入结构，外形尺寸见《附录》Ⅲ中附图2(2S12C)。
4.12凸出式模数化插入结构底座安装尺寸按《附录》Ⅲ中附图6(2S12C)可插入1个，按附图8(4S12C)可插入2个。
5 订货须知
订货时请注明型号及电压等级与特殊要求（如8付动合等）。
例：DCS-11-DC24V
- 所属城市：浙江
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈永攀
- 电话：
- 传真：
- 手机：
- QQ ：
过电流继电器 JL4 6-60A 300A
信息内容：销售各种继电器系列，时间继电器系列、高精度继电器、过电流继电器、交直流电磁继电器、静态电流继电器、电压继电器、欢迎客户来电洽谈选购、电话、13736399879、QQ；1337957696. JL3系列过电流继电器产品详细说明：

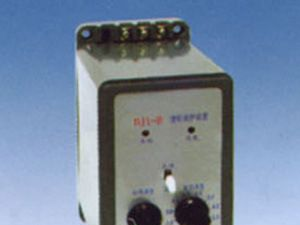

DJ1电流时间转换装置DJ1-B
