价 格: | 面议 | |
型号/规格: | BX1205000 | |
输入电压范围: | 100-250 | |
适用产品: | 通用 | |
输出电压: | 12 | |
品牌/商标: | bx | |
OEM: | 可OEM |
dzsc/19/2833/19283322.jpg
dzsc/19/2833/19283322.jpg
dzsc/19/2833/19283322.jpg
dzsc/19/2833/19283322.jpg
dzsc/19/2833/19283322.jpg
dzsc/19/2833/19283322.jpg
dzsc/19/2833/19283322.jpg
dzsc/19/2833/19283322.jpg
dzsc/19/2833/19283322.jpg
dzsc/19/2833/19283322.jpg
1、描述/ DESCRIPTION:
本规格书适应于BX1205000型号的开关电源.
The purpose of the document is to specify the functional requirements of a60W switching power supply.
2、输入特性/INPUT CHARACTERISTICS:
2.1输入电压/Input Voltage:
额定电压/Rated Voltage:100~240Vac
调整范围/Variation Range:90-264Vac
2.2输入频率/Input Frequency:
额定频率/ Rated Frequency: 50/60Hz.
调整频率/Variation Frequency:47-63Hz
2.3输入电流/Input Current:
当输入交流电压为额定值的下限电压负载满载时,输入交流电流1.5A.
1.5Amps max At any input voltage and rated, DC output rated load.
2.4浪涌电流/Inrush Current:
当输出为额定负载,环境温度为25℃,输入240Vac冷态起机时的浪涌电流小于50A.
50 Amps Max. Cold start at 240Vac input, with rated load and 25℃ambient.
2.5 AC漏电流/Ac Leakage Current:
当输入电压240Vac时,漏电流为0.25mA.
0.25mA Max.At240Vac input.
3、输出特性/OUTPUT CHARACTERISTICS:
3.1输出功率/Power output
电压 Voltage | 最小负载 Min. Load | 额定负载 Rated. Load | 峰值功率 Peak | 输出功率 Output power |
12Vdc | 0.00A | 5.0A | 90 | 60W |
3.2负载特性,调整率/Combined Load/Line Regulation
电压 Voltage | 最小负载 Min. Load | 额定负载 Rated. Load | 线性调整 Line Regulation | 负载调整 Load Regulation |
12Vdc | 0.00A | 5.0A | ±1% | ±5% |
3.3纹波和噪音Ripple and Noise:
测试条件:在额定电压及额定负载条件下,使用示波器带宽为20MHz连接到充电器的输出端,同时输出端并联一个47uF的电解电容和一个0.1uF的瓷片电容.
Under nominal voltage and nominal load,the ripple and noise are as follows when measure with Max.Bandwidth of 20MHz and Parallel 47uF/0.1uF,crossed connected at testing point.
电压 纹波/噪音
Voltage Ripple and Noise(Max.)
12Vdc 120mV p-p
3.4启动延迟时间/Turn on delay time:
当输入115Vac和输出负载时,启动时间为3S.
3Second Max.at 115Vac input and output Max.load.
3.5上升时间/Rise time:
当输入115Vac和输出负载时时间为40 mS.
40 mS Max.at 115Vac input and output Max load.
3.6保持时间/Hold up time:
当输入115Vac和输出负载时,最小保持时间为5 mS .
5 mS Min.at 115Vac input and output Max.Load.
3.7效率/Efficiency:
当115/230Vac输入电压时,1/4,1/2,3/4和满载计算平均效率,最小83%。
83% Min, At 115/230Vac input voltage,1/4,1/2,3/4 and full load calculation average efficiency.
4、保护功能/PROTECTION FUNCTION:
4.1短路测试/Short circuit test:
该电源供给器在短路解除时能正常工作恢复.
The power supply will be auto recovered when short circuit faults remove.
4.2过流保护/Over current Protection:
过流故障排除后,电源将自动恢复正常工作.
The power supply will be auto recovered when over current faults remove.
4.3过压保护/Over Voltage Protection:
当输出电压超过额定电压的120%~170%时,电源将保护,故障排除后能恢复正常工作.
The power supply will auto recovered when faults remove 120%~170%.
5、环境要求/ENVIRONMENTAL REQUIREMET:
5.1工作温度/Operating Temperature:
0℃-40℃,满载,正常工作.
0℃to 40℃,Full load, Normal operation.
5.2储藏温度/Storage Temperature:-20℃to 80℃
带外壳/With package
5.3工作湿度/Relative Humidity:
5%(0℃)~90%(40℃),72小时,满载,正常工作.
5%(0℃)~90%(40℃)RH,72Hrs,Full load,Normal operating.
5.4振动/Vibration:
1.测试标准:国际电工电子委员会
Operating: IEC 721-3-33M3
5~9Hz,A=1.5mm
加速度(9~200Hz,Acceleration5m/S2)
2.运输/Transportation:
IEC 721-3-22M2
5-9Hz,A=3.5mm
9~200Hz,加速度Acceleration=5m/S2
200~500Hz,加速度Acceleration=15m/S2
3.轴向振动/Axes,10 cycles per axis.
在测试过程中不能出现性的损坏.
No permanent damage may occur during testing.
在电源开启和关闭后,样机能够恢复到最初条件.
The SAMPLE has to restore to its original situation after power off/on..
5.5跌落试验/Dropping Packed:
插墙式跌落高度为1米、桌面式跌落高度为760mm;
1Mfor wallmount type and760mmfor desktop type as above described.
测试台面是厚13mm的夹木板,离地面高19-20mm
The horizontal surface consists of hardwood at least13mmthick, mounted on two layers of plywood
each19mmto20mmthick,all supported on a concrete or equivalent non-resilient floor.
6、安全要求/SAFETY REQUIREMENT:
6.1安全:符合标准UL/CUL-(UL60950-1),TUV/GS-(EN60950-1),CCC-(GB4943) , PSE- (J60950-1),EK-(K60950-1)
Safety: accord withUL/CUL-(UL60950-1),TUV/GS-(EN60950-1),CCC-(GB4943) ,PSE- (J60950-1),EK-(K60950-1)
6.2高压/DIELECTRIC STRENGTH Hi-Pot:
初级对次级/Primary to secondary:1800Vac10mA/3S for type test.
6.3 绝缘抗阻/ Iusulation resistance:
初级对次级/Primary to secondary:10MΩ min at 500V DC.
6.4 EMI标准/EMI STANDARD
Meets the Limits of/测试符合
<1>.Fcc part15 class B rules
<2>.EN55022 class B rules
<3>.GB9254-1998,GB17625.1-2003
7、结构参数/MECHANICAL REQUIREMENT:
7.1外壳/Enclosure:
外壳尺寸: L120x W53x H32mm;
The power supply size: L120x W53x H32mm;
7.2输入线/Input Connector:
IEC-320-C14.
"开关电源 120W 12V10A 安防电源 监控电源 LED电源 开关电源厂家产品特点:1.采用高效率,低损耗,环保线路设计;具有过压保护,过载保;2.产品美观大方,外壳采用耐高温阻燃,采用超声波焊接,使用安全可靠;3.输出干扰非常小,输出电压稳定,能更好的延长外接电器的使用寿命; 产品参数:1.输入:100V—240V 50/60Hz;2.输入波动范围:90V—264V,47Hz—63Hz;3.输出功率:60W;4.输出误差:<±0.5%;5.工作效率>81%;6.纹波>60mV;7.高压测试>3KV,10mA,60S;8.绝缘电阻:P-S>50Mohm at 500V DC;9.工作温度范围:-20℃—45℃, 湿度:30%—85%;10.运输及存储环境:温度:0℃—75℃, 湿度:0%—95%;11.过载保护,过流保护,抗启动冲击,抗电子干扰;12:重量:195g;13.电源表面温度: 常温25℃时,表面温度>50℃.满载时>60℃,高温45℃时,满载老化,表面温度>75℃.dzsc/19/2840/19284079.jpgdzsc/19/2840/19284079.jpgdzsc/19/2840/19284079.jpgdzsc/19/2840/19284079.jpgdzsc/19/2840/19284079.jpgdzsc/19/2840/19284079.jpgdzsc/19/2840/19284079.jpgdzsc/19/2840/19284079.jpgdzsc/19/2840/19284079.jpg使用范围:...

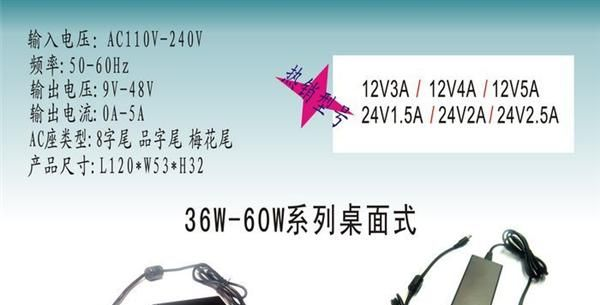

dzsc/19/2843/19284357.jpgdzsc/19/2843/19284357.jpgdzsc/19/2843/19284357.jpgdzsc/19/2843/19284357.jpgdzsc/19/2843/19284357.jpgdzsc/19/2843/19284357.jpgdzsc/19/2843/19284357.jpgdzsc/19/2843/19284357.jpgdzsc/19/2843/19284357.jpgdzsc/19/2843/19284357.jpg1. 抗干扰性能好,可靠性能高。 2. 直流纹波小,工作效率高。3. 工作温度低,使用寿命长。4. 输入电压范围宽,(90-264V)符合全球使用标准。5. 绝缘性能好,抗电强度高。6. 具有短路,过载,过压保护功能。7. 满负荷高温烧机,100%老化测试8. 公司的产品规格繁多且外形优美.公司产品设计时严格按照安规标准.9. 公司属独资、一般纳税人企业,能开17%增值税发票.10. 有独立的研发、生产及销售机构.11.产品保用3年。12. 产品通过了UL CE ERP CB GS PSE SAA MEPS CCC BS KC BMSI ROH. 抗干扰性能好,可靠性能高。 2. 直流纹波小,工作效率高。3. 工作温度低,使用寿命长。4. 输入电压范围宽,(90-264V)符合全球使用标准。5. 绝缘性能好,抗电强度高。6. 具有短路,过载,过压保护功能。7. 满负荷高温烧机,100%老化测试8. 公司的产品规格繁多且外形优美.公司产品设计时严格按照安规标准.9...
